DC2886A

产品详情

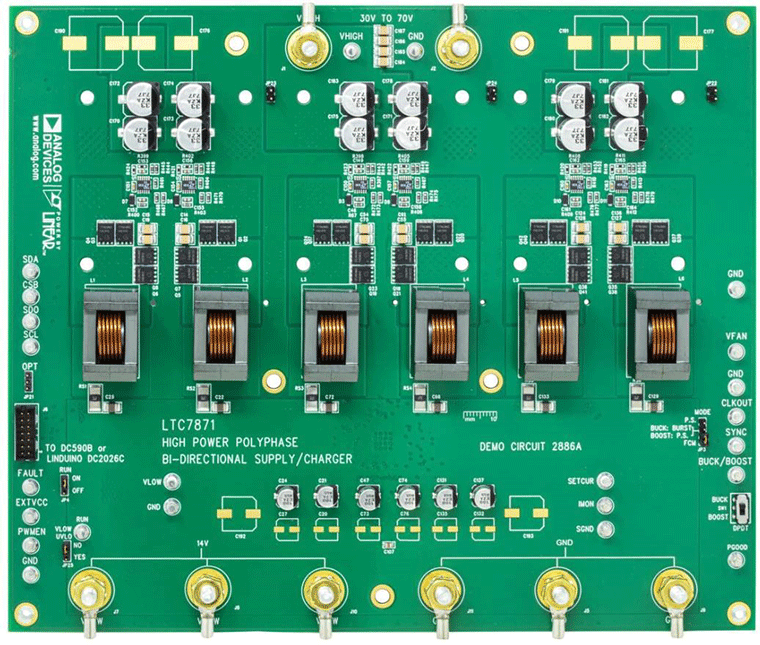

演示电路DC2886A是一款大功率、高效同步六相双电流转换器，内置LTC7871和LTC7060。根据功率流的方向，标记 V_HIGH 和 V_LOW 的端子是输入或输出。当SW1开关处于降压挡位时，V_LOW 提供 14 V 输出，而 V_HIGH 是输入，范围为30V至70V。当开关处于升压挡位时，V_HIGH 提供48V输出，而 V_LOW 是输入，范围为10V至14V。两个方向上，最大 V_LOW 电流均为180 A。在输入电压范围内以降压方式工作时，最大输出功率是2.5 kW。当输入电压为14 V，以升压方式工作时，最大输出功率是2.4 kW。以最大功率运行时，需要外部气流。MOSFET的每相都由LTC7060半桥驱动器驱动。每个LTC7060栅极驱动器都放置在MOSFET旁边，并从LTC7871接收PWM信号。

使用具有低功耗的高精度AC/DC电流感测架构，通过一个1mΩ的低感测电阻来检测每相的电感器电流。LTC7871的恒定电流环路根据BUCK引脚状态，为流入或流出的 V_LOW 端子电流提供了DC电流限制。此电流可由SETCUR引脚进行编程，并由IMON引脚进行监控。

DC2886A提供SPI兼容的串行端口。借助主机上的 DC2026C (Linduino^® One) 演示板以及 QuikEval^™ 软件，用户可以：

• 将调节后的 V_LOW 或 V_HIGH 上调或下调。
• 用SETCUR引脚使DC限流值上调或下调。
• 启用扩频后，调整扩频电路的频率扩展和调制速率。
• 监控LTC7871的运行状态和故障。

DC2886A 的其他特性包括：

• 引脚可选的轻负载工作模式
  • 降压：FCM，跳脉冲和突发工作模式^® 运行
  • 升压：FCM和跳脉冲
• SYNC和CLKOUT引脚
• 可选跳线，实现扩频调制
• RUN、FAULT、PGOOD和PWNEN引脚
• BUCK引脚从外部控制功率流的方向
• 可选散热器的尺寸
