用户手册
1 查看全部

概览

产品详情

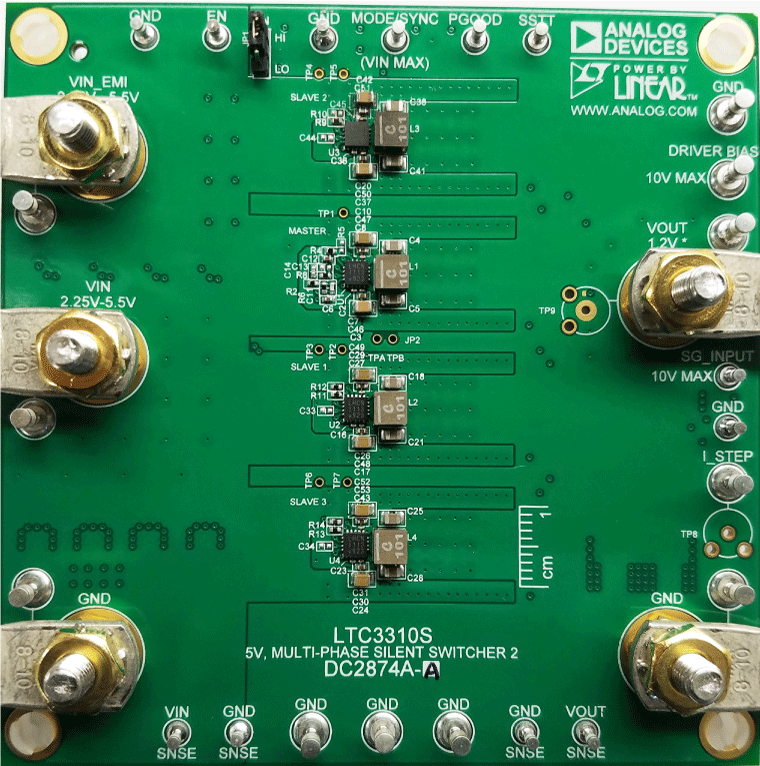

演示电路DC2874A演示作为多相 2.0 MHz 3.3 V 至 1.2 V 降压稳压器运行的 LTC3310S 10 A低压同步降压型 Silent Switcher。DC2874A提供三种构建选项，分别提供两相 20 A、三相 30 A 或四相 40 A 输出解决方案。LTC3310S 支持 0.5 V 至 VIN 的可调输出电压，多相操作过程中的工作频率为 500 kHz 至 2.25 MHz。

DC2874A 在脉冲跳跃模式下工作，并允许从属相位在主相位开始跳跃脉冲之前先停止切换，从而实现更好的低电流效率。

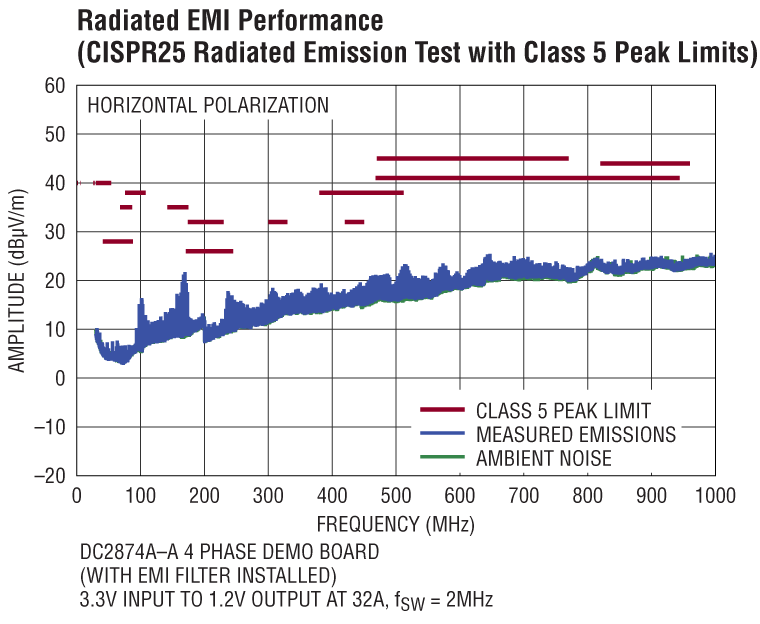

DC2874A 还具有 EMI 滤波器，可降低传导 EMI。可通过在 VIN EMI 端子上施加输入电压包含该 EMI 滤波器。有关板的 EMI 性能，请参阅“EMI测试结果”部分。EMI 性能图中的红色线条表示传导型和辐射型发射测试的 CISPR25 5 级峰值限值。

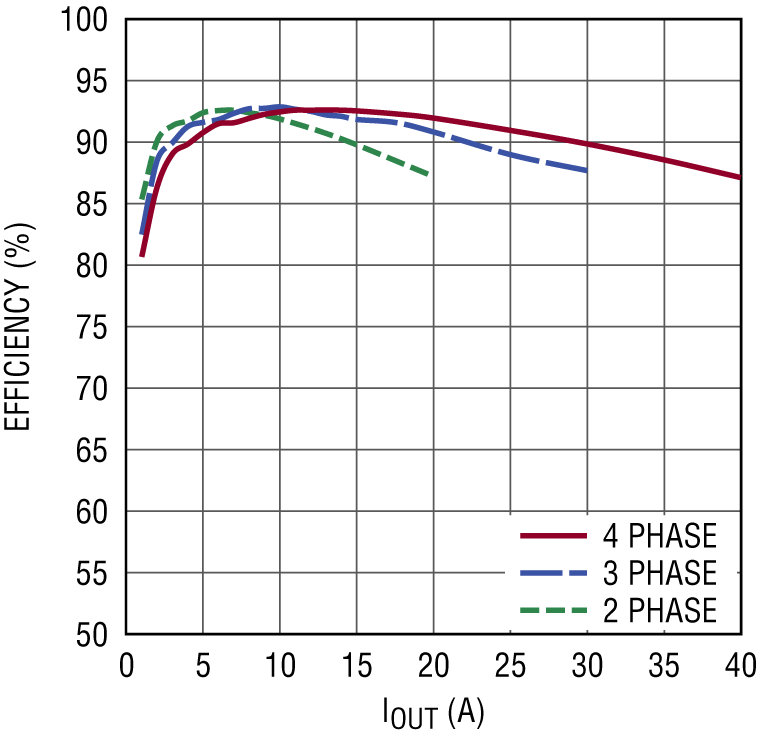

效率与负载图显示了 2 相、3相和4相电路3.3 V输入时的电路效率。

LTC3310S 数据手册提供了完整的套件、操作和应用信息说明。必须将该数据手册与本演示手册配合阅读。LTC3310S 组装在 3mm x 3mm LQFN 封装中，该封装具有裸露焊盘以实现低热阻。
