DC2844A

产品详情

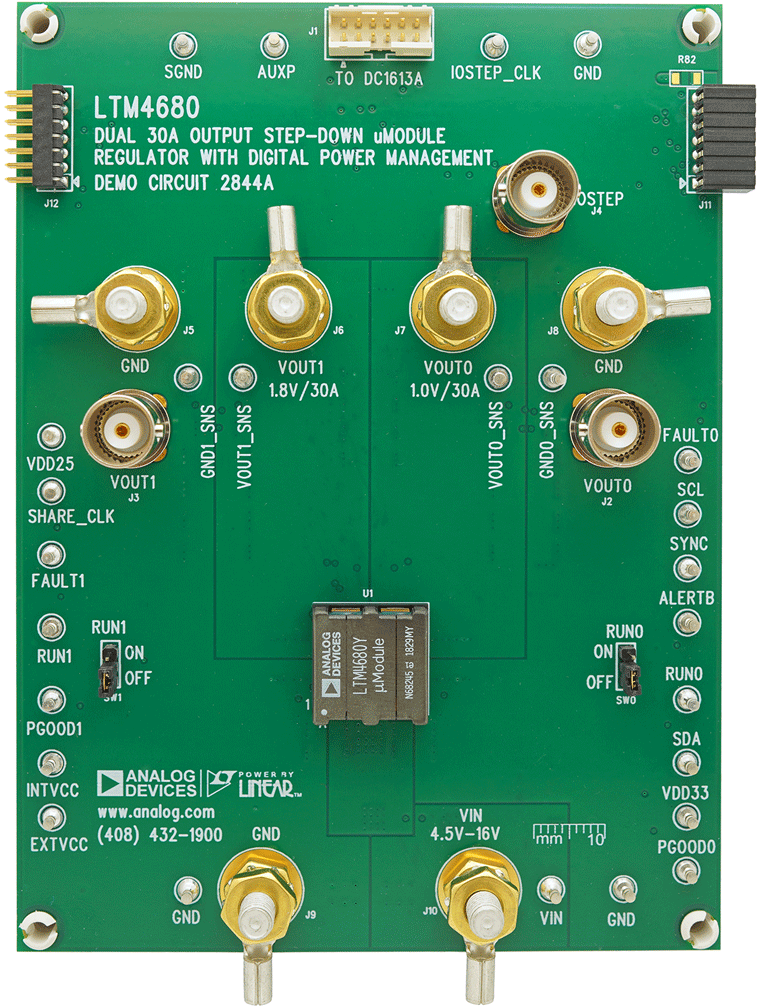

演示电路 2844A 是双输出、高效率、高密度 µModule^® 稳压器，其输入范围为 4.5V 至 16V。每个输出可提供 30A 的最大负载电流。该演示板采用了一个 LTM4680 µModule 稳压器，该器件是一款具有数字电源系统管理功能的双输出 30A 或单输出 60A 的降压型稳压器。如需了解更多详细信息，请参见 LTM4680 数据手册。

DC2844A 上电至默认设置，并根据配置电阻器产生功率，无需任何串行总线通信。这实现了 DC/DC 转换器的简易评估。如需充分发掘该器件丰富齐全的电源系统管理功能，请将 GUI 软件 LTpowerPlay^® 下载到 PC 上，并使用 ADI 的 I2C/SMBus/PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户能在运行当中重新配置器件并将配置存储在 EEPROM 中，查看电压、电流、温度和故障状态的遥测数据。
