DC2840A

LT8365 演示板 | 反相转换器，9 V ≤ V_IN ≤ 30 V，高达10 mA时-250V_OUT

顶部

概览

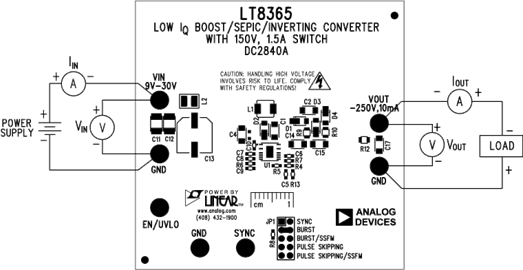

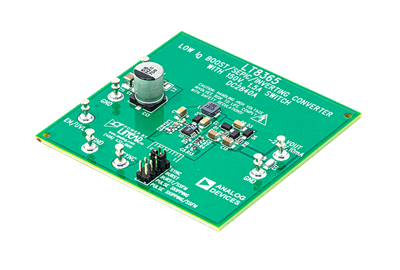

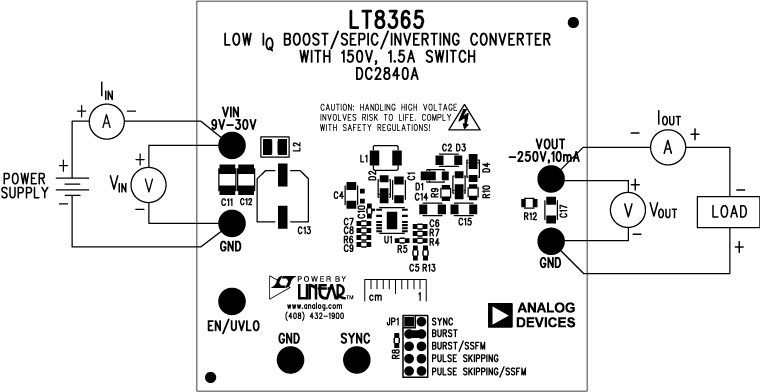

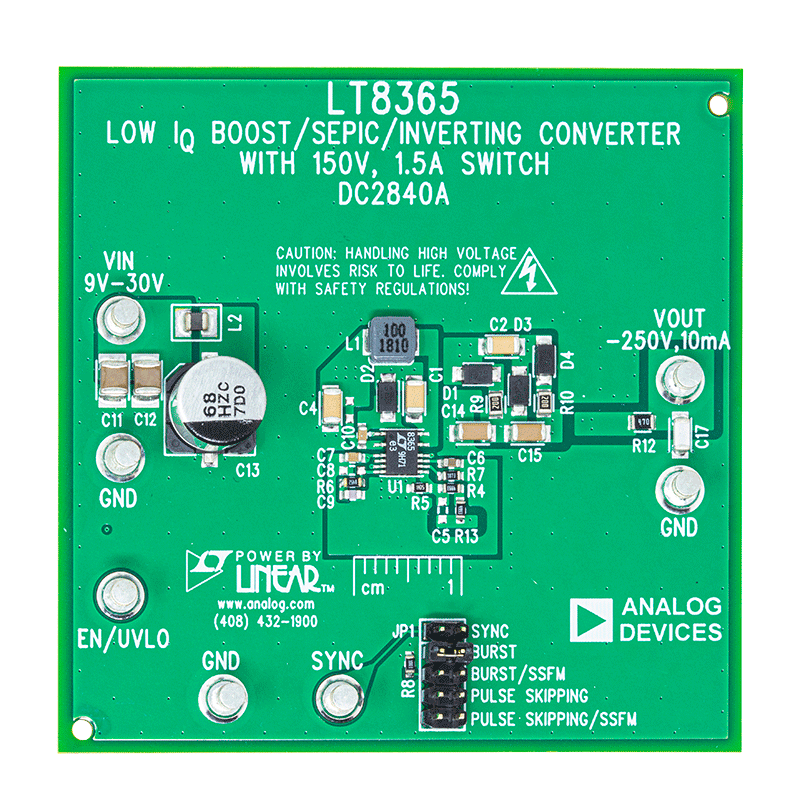

演示电路2840A内置采用升压配置的LT8365。它的开关频率为400kHz，旨在将9V至30V电源电压转换为-250V，输出电流为10mA。

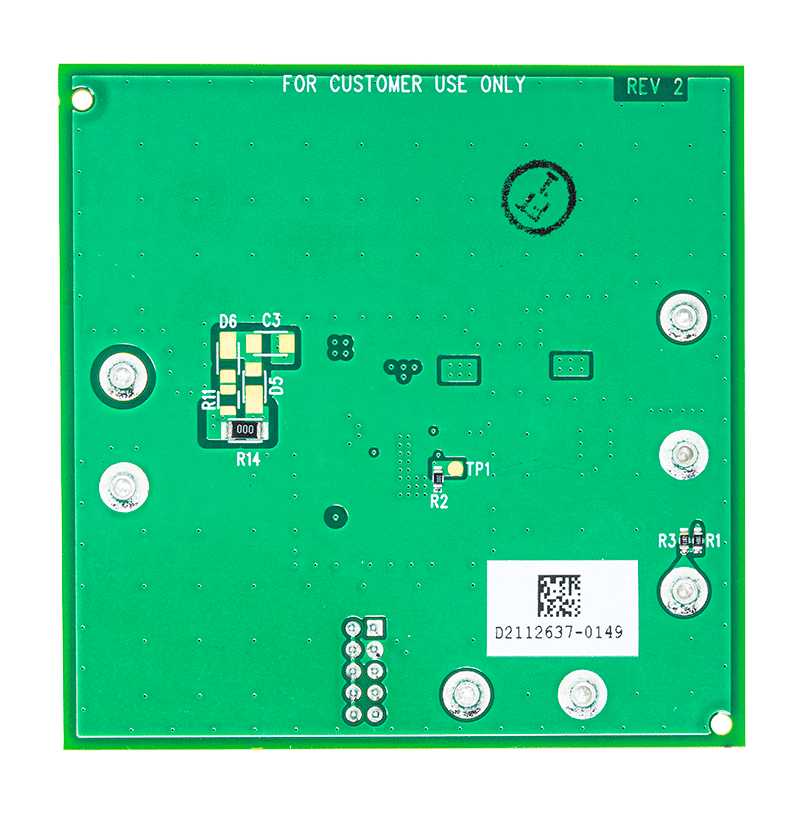

该演示板包含可选的第三电荷泵级，适用于需要更高输出电压的应用。如果需要，可以移除R14并安装可选元件。输出电压检测连接保持不变。

LT8365的输入电压高达60V，可用于不同的拓扑。但此演示电路中的元件选择将输入电压限制为30V。

该演示板包含可选跳线JP1，以帮助选择所需的Sync引脚工作模式。默认设置为Burst Mode^®工作模式。

此电路板布局经过优化，具有良好的EMI性能和较小的解决方案尺寸。为了满足CISPR 25 5类辐射标准，需要使用输入和输出滤波器。本手册中包含电磁辐射图表。

数据手册提供了完整的器件、操作说明和应用信息。必须将该数据手册与本演示手册配合阅读。
