DC2834A
LTC7803EMSE演示板 | 高频、低IQ同步降压控制器
顶部
概览
优势和特点
- 宽输入电压范围：由 5V 到 38V
- 高达 20A 的高加载电流
- 极低静态电流：休眠模式下为 15μA，关断时低至 1μA
- 具有选择扩频或固定频率的能力
- 轻负载时，可选择脉冲跳跃模式、强制连续模式或低纹波 Burst Mode® 操作
- 可与外部时钟同步
- DC2834A 支持 RSENSE 或电感器 DCR 电流检测（可选）。
产品详情

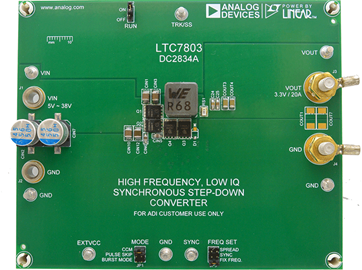

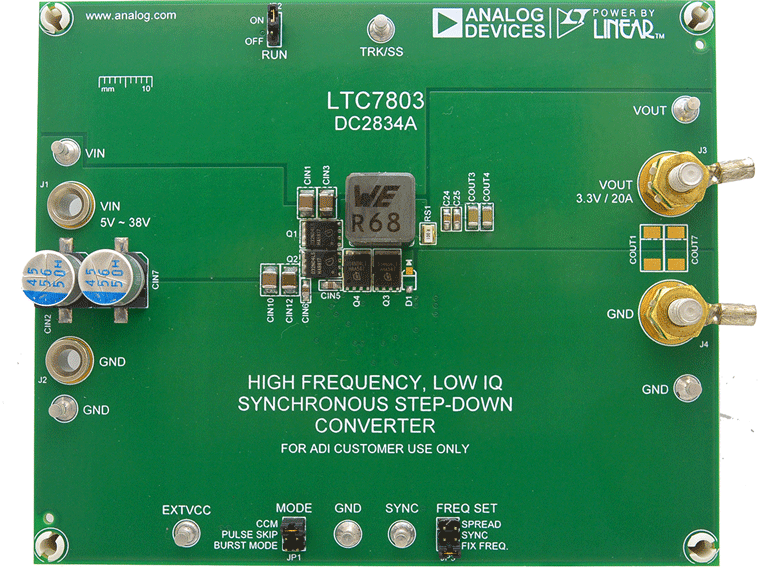

演示电路DC2834A是一款DC/DC同步降压型转换器，内置LTC7803 (MSE封装)扩频或恒频电流模式同步降压控制器。DC2834A提供3.3V输出电压。
500kHz恒定开关频率工作可实现小型高效电路。
该转换器在宽负载范围内提供较高的输出电压精度（通常为±2%），且没有最低负载要求。
DDC2834A支持两种控制器偏置方式：直接通过输入电压偏置或通过 EXTVCC 输出轨偏置。第三种可能是将外部电压源连接至 EXTVCC 端子。
DC2834A支持100kHz至3MHz的极宽开关频率范围。扩频操作可降低峰值辐射和传导噪声，从而轻松满足电磁干扰(EMI)标准要求。
DC2834A提供小尺寸电路，是一款经济高效的高密度解决方案，适合电信、汽车和以太网供电应用。
相关产品
文档
-
DC2834A - Schematic2020/7/17PDF419 K
-
DC2834A - Demo Manual (Rev. 0)2020/7/17PDF1 M
-
DC2834A - Design File2020/7/17ZIP4 M
