DC2727A

产品详情

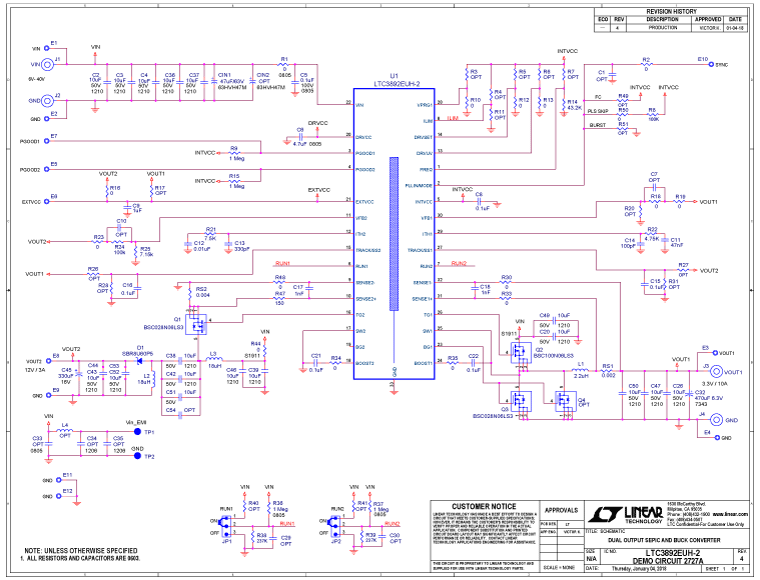

演示电路2727A是一款高输入电压、高效率双路输出DC/DC转换器。它具有LTC^®3892 2、低IQ、双路输出、两相同步降压型DC/DC控制器。该演示板在6V至40V输入电压范围内工作，产生3.3V (10A)和12V（3A输出）电压。

12V输出采用SEPIC转换器设计，可通过高于、低于或等于输出电压的输入电压获得稳定的输出电压。它使用同步降压转换器提供3.3V电压。这些输出电压可通过某些修改轻松更改。

栅极驱动电压可从5V调至10V，以便使用逻辑或标准电平MOSFET。在轻负载时，DC2727A支持三种工作模式：强制连续模式、跳脉冲和突发模式(Burst Mode^®)工作。强制连续模式可降低输出电压纹波并产生低噪声开关频谱。跳脉冲和突发模式可在轻负载条件下提高效率。

DC2727A的两个输出切换异相以减少输入滤波。DC2727A支持可选限流并提供极低压差工作性能，具有99%占空比能力。DC2727A具有250kHz的标准工作频率，但可在75kHz和高达850kHz的范围内调整。此外，LTC3892-2集成自举二极管，可简化设计。

DC2727A设计用于支持多种尺寸的输入/输出电容和电感，以适应各种应用。LTC3892-2的数据手册提供完整的说明和应用信息，必须配合DC2727A的此演示板手册一起阅读。
