DC2677A
LTC2358-18、LT6658、ADA4522-2工业数据采集非隔离板
顶部
概览
产品详情

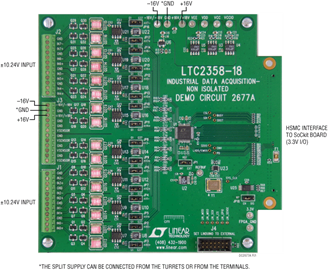

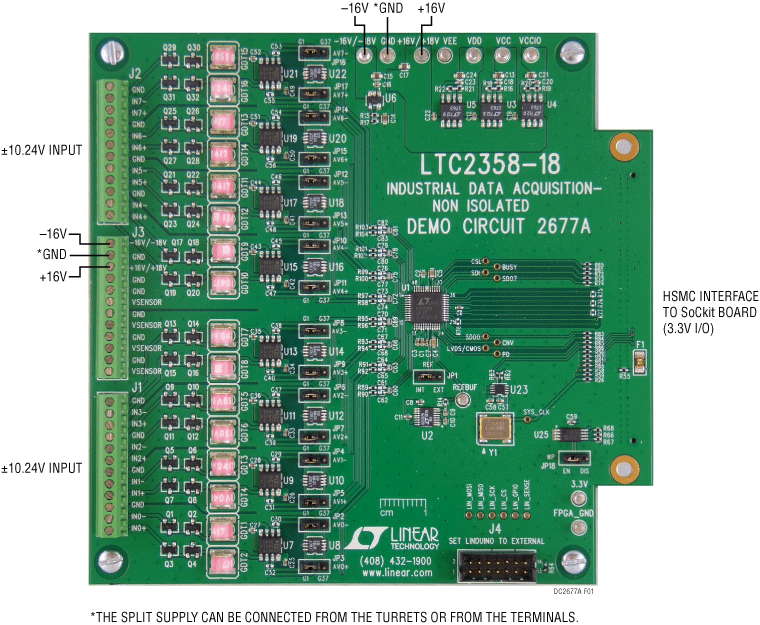

演示电路2677A是一个适合鲁棒的工业数据采集应用的LTC®2358-18参考设计。LTC2358-18能够测量具有宽输入共模范围的高电压；不过，DC2677A可提供支持高达400V的连续输入保护。DC2677A与提供浪涌保护的气体放电管相结合，能够耐受极端损害。
该参考设计包括LTC2358-18 SAR ADC、ADA4522-2双通道零漂移运算放大器和用于传感器激励的LT6658双路输出高电流基准电压源。
数字接口是一款HSMC（高速夹层连接器），兼容Altera Cyclone V SoCkit和其他支持3.3V CMOS I/O的Altera FPGA评估板。
文档
-
DC2677A - Schematic2018/6/29PDF174 K
-
DC2677A - Demo Manual2018/6/29PDF1 M
-
DC2677A - Design Files2018/6/29ZIP4 M
