DC2631A

产品详情

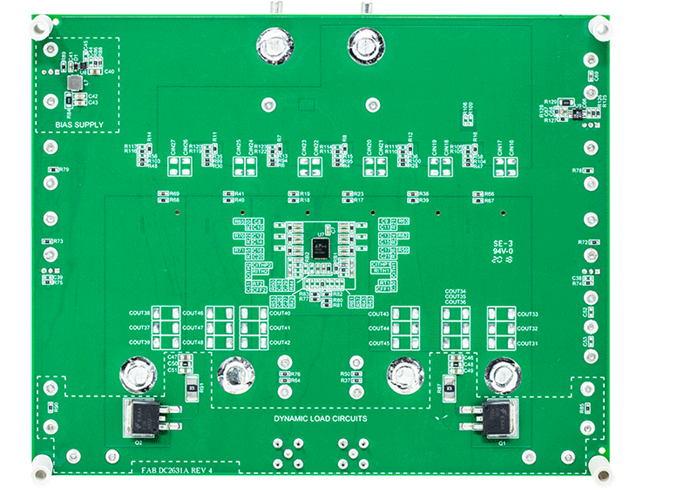

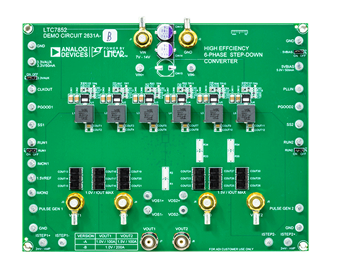

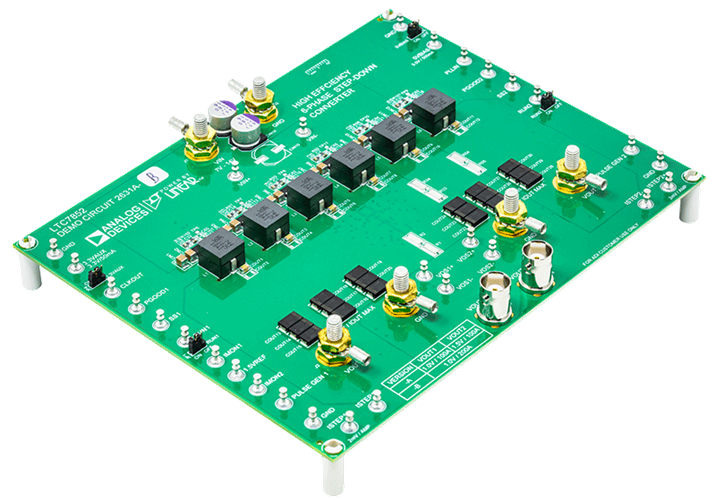

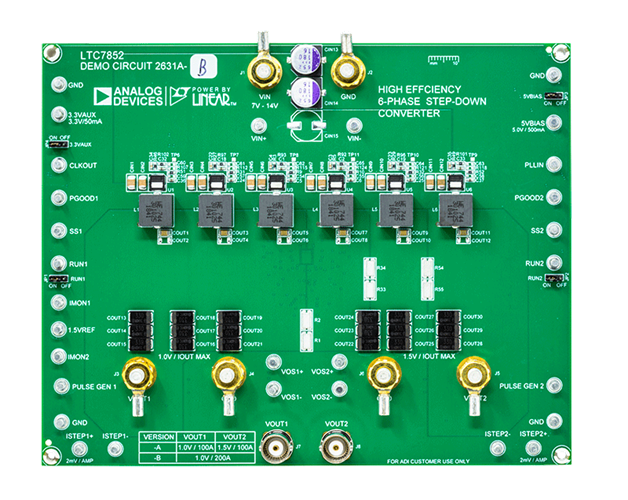

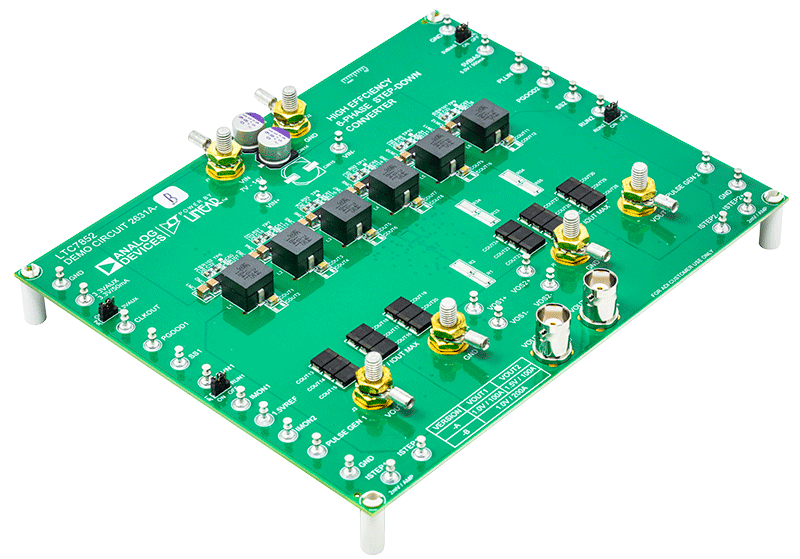

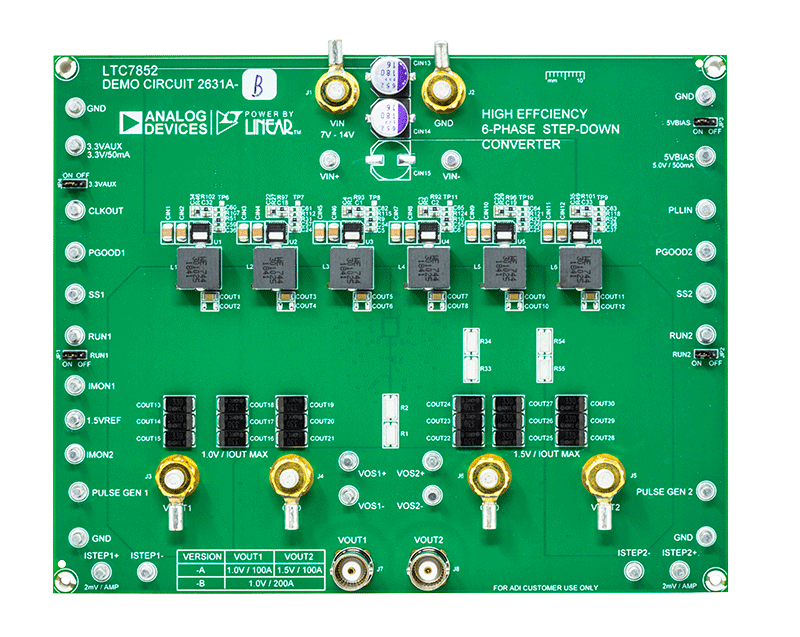

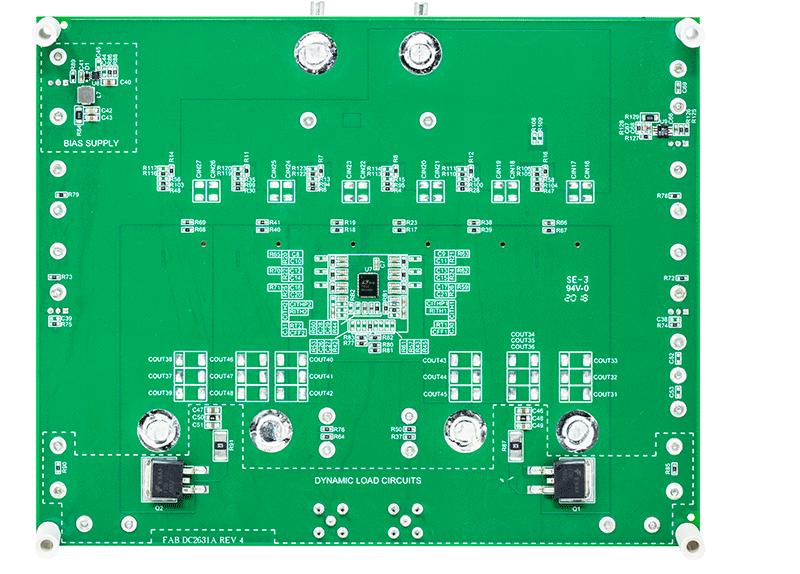

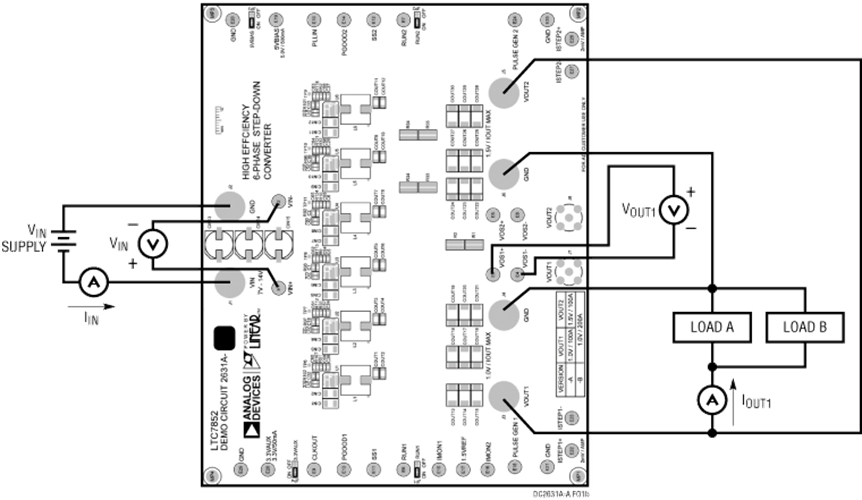

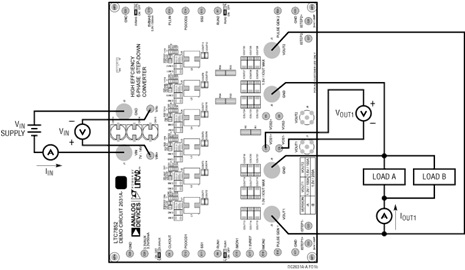

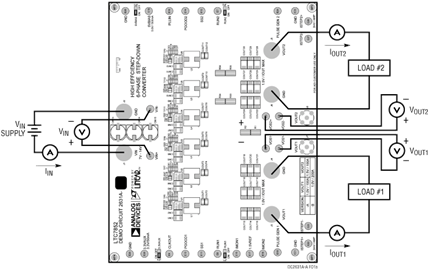

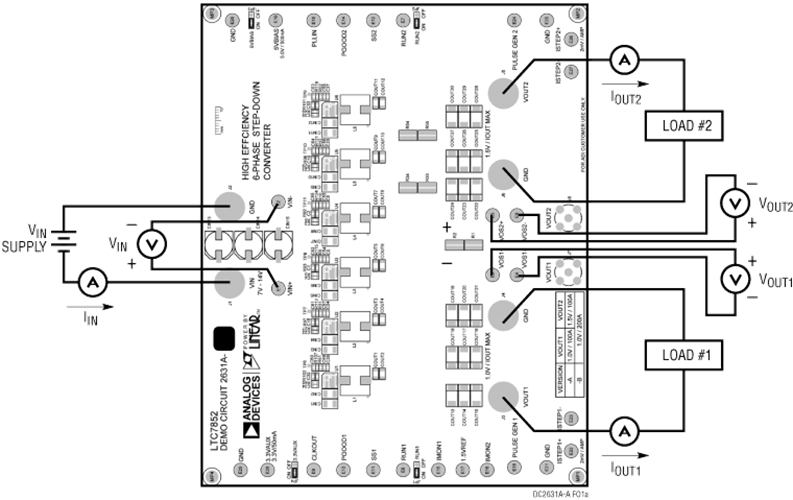

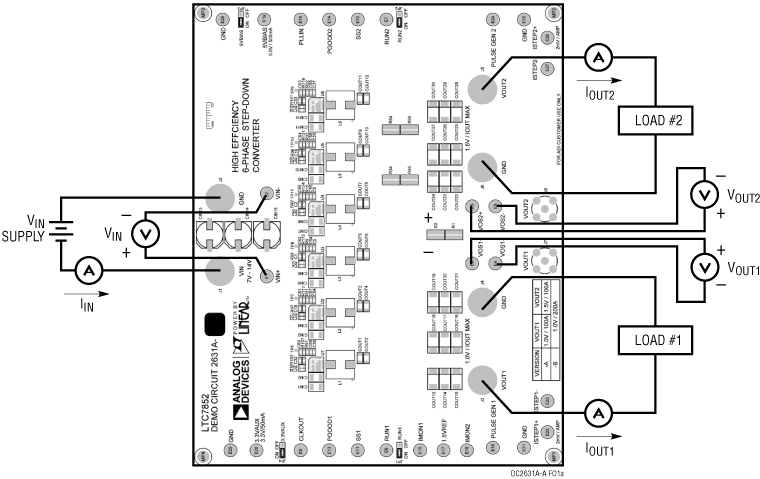

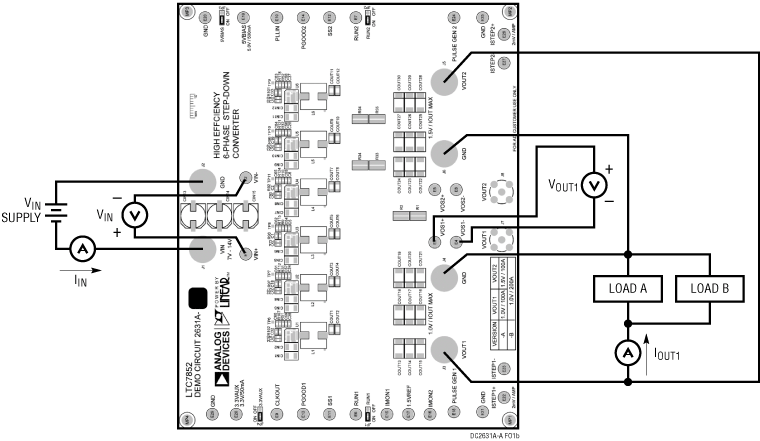

演示电路 2631A 在两个高输出电流、高效率降压型转换器中采用了 LTC7852，这两个转换器各有其自己的组装型式。–A 组装型式的转换器提供 1.0V/100A 和 1.5V/100A 两个 3 相输出。–B 组装型式则提供单个 1.0V/200A 的 6 相输出。图 3 给出了方框图。两个转换器均在 7V 至 14V 的输入电压范围内工作，开关频率为 400kHz。

每相的功率级均包含一个 5mm × 5mm DrMOS 和典型 DCR 为 0.32mΩ 的11.3mm × 11.0mm 0.25µH 铁氧体电感器。LTC7852 采用峰值电流模式架构，可利用低于 mΩ DCR 电感器实现准确的 DCR 检测和均流。LTC7852 为每个 DrMOS 提供一个三态兼容型 PWM 输出。

DC2631A 的其他特点包括：

• 输出电压 V_OUT1 和 V_OUT2 的差分检测
• IMON 引脚可监视每个电源轨的电感器电流。
• 提供任选的电阻器和跳线，以改变 V_OUT1 和 V_OUT2 的相位排列：
• V_OUT14 相，_VOUT2：2 相
• V_OUT1：5 相，_VOUT2：1 相
• 请注意，默认的相位排列为：V_OUT1：3 相，V_OUT2：3 相
• 提供任选的电阻器和跳线，以并联 V_OUT1 和 V_OUT2。
• RUN、PGOOD、PLLIN 和 CLKOUT 引脚
