用户手册 Rev. 0
1 查看全部

概览

产品详情

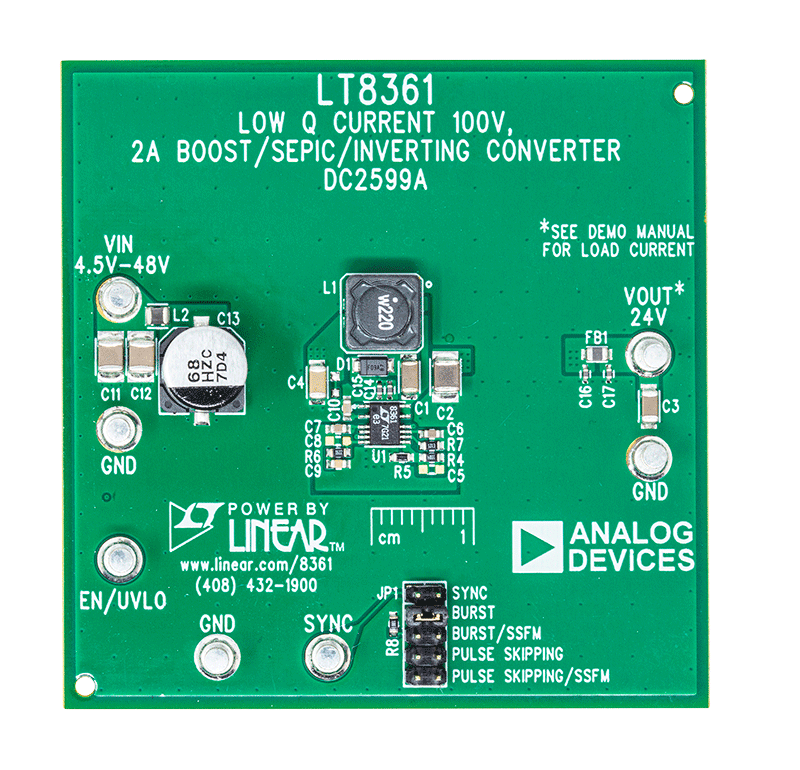

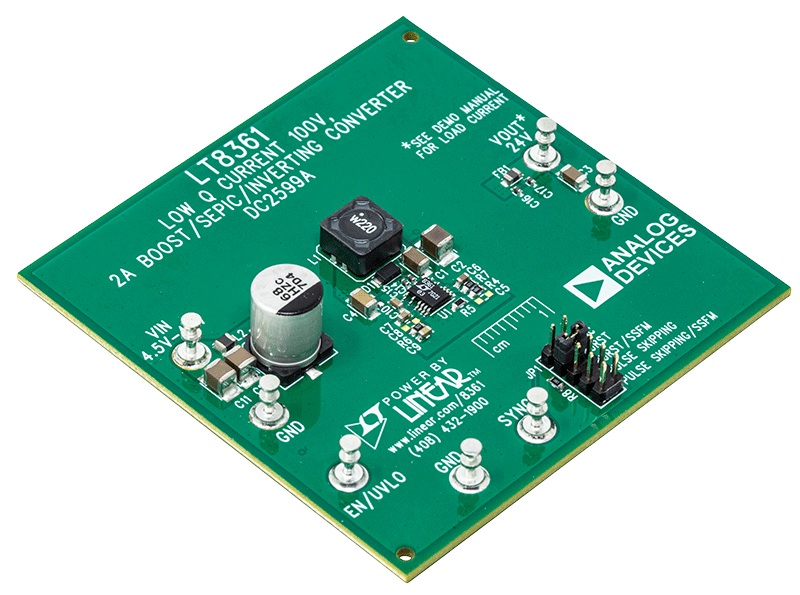

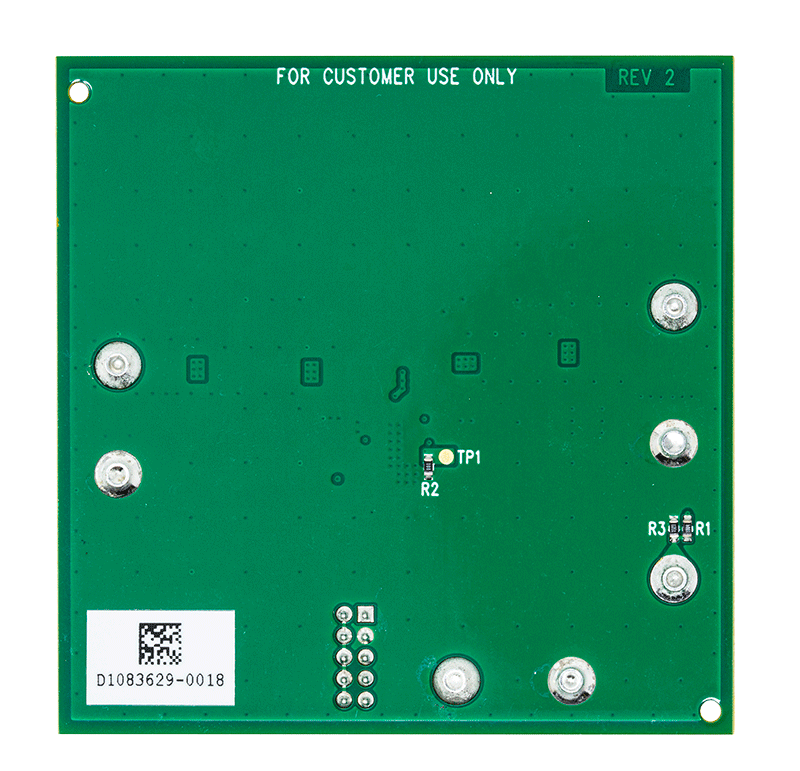

演示电路2599A内置采用SEPIC配置的LT8361。它的开关频率为400kHz，旨在将4.5V至48V电源电压转换为24V，输出电流高达600mA（取决于输入电压）。

LT8361可以采用高达60V的输入电压工作。但是，在本演示电路中，该输入电压受限于输入电容的电压额定值。

该演示板包含可选跳线JP1，以帮助选择所需的Sync引脚工作模式。默认设置为突发工作模式(Burst Mode®)。

此电路板布局经过优化，具有良好的EMI性能和较小的解决方案尺寸。如需通过CISPR 25 5类辐射，需要由组成C20和C21的输入和输出滤波器以及优化型电源开关环路，且这些器件默认添加。可在无需抗扰度的应用中排除这些元件。

数据手册提供了完整的器件、操作说明和应用信息。必须将该数据手册与本演示手册配合阅读。
