DC2437A

LT3066 演示板 | 低噪声线性稳压器，有源输出放电，1.8V ≤ V_IN ≤ 45V, V_OUT = 1.2/1.5/1.8/2.0/2.5/3.3/5V(在 500mA)

顶部

概览

产品详情

产品详情

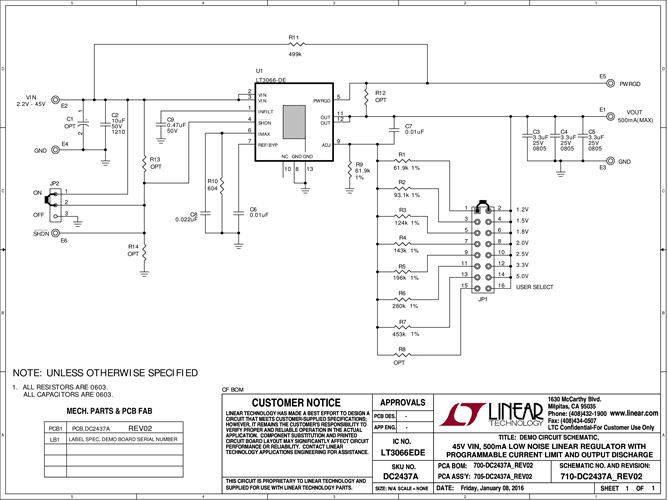

演示电路 2437A 是一款可调的 500mA 线性稳压器，其采用了 LT3066。LT3066 是一款微功率、低噪声和低压差电压线性稳压器，它可在 1.8V 至 45V 的输入电压范围内工作。该器件能提供 500mA 输出电流，典型压差电压为 300mV。可通过跳线选择的输出电压包括1.2V、1.5V、1.8V、2.0V、2.5V、3.3V 和 5V。一个 10nF 旁路电容器可在 10Hz 至 100kHz 带宽范围内将输出噪声降至 25μV_RMS，并对基准实施软启动。LT3066 的 ±45V 输入电压额定值与其精准电流限值相结合，使得这款 IC 成为坚固、高可靠性应用的理想选择。LT3066 具有一个 NMOS 下拉电路，此电路可在 SHDN 或 IN 被驱动至低电平时进行输出放电。
