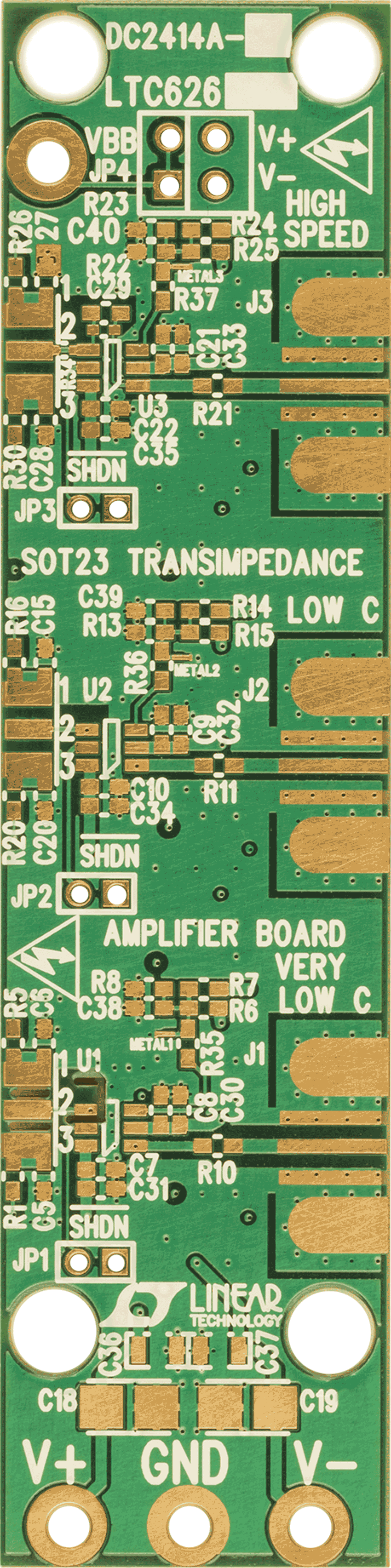

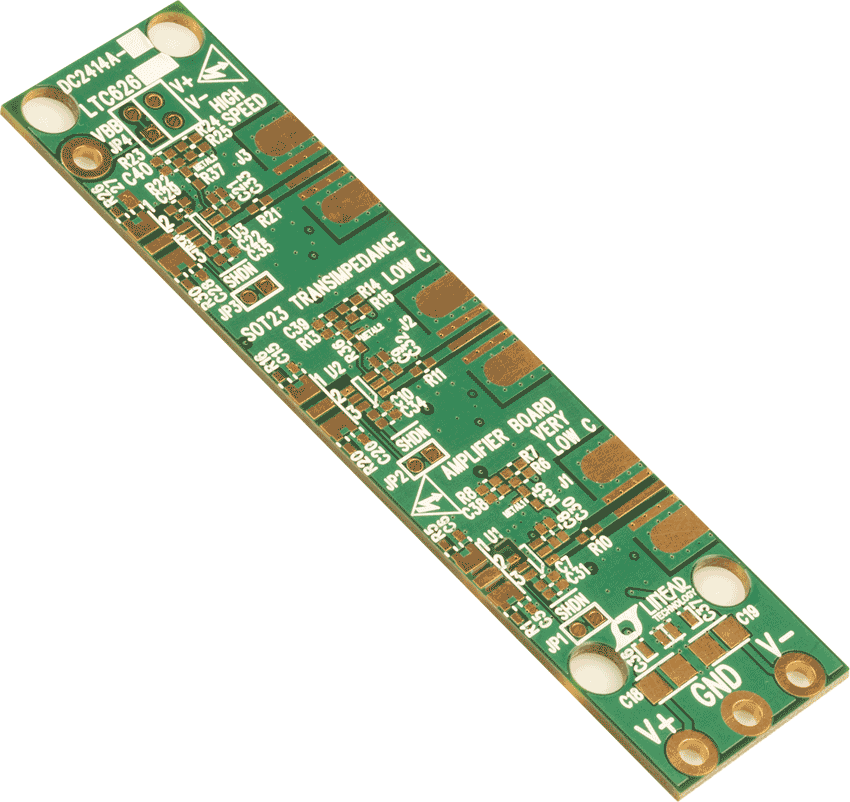

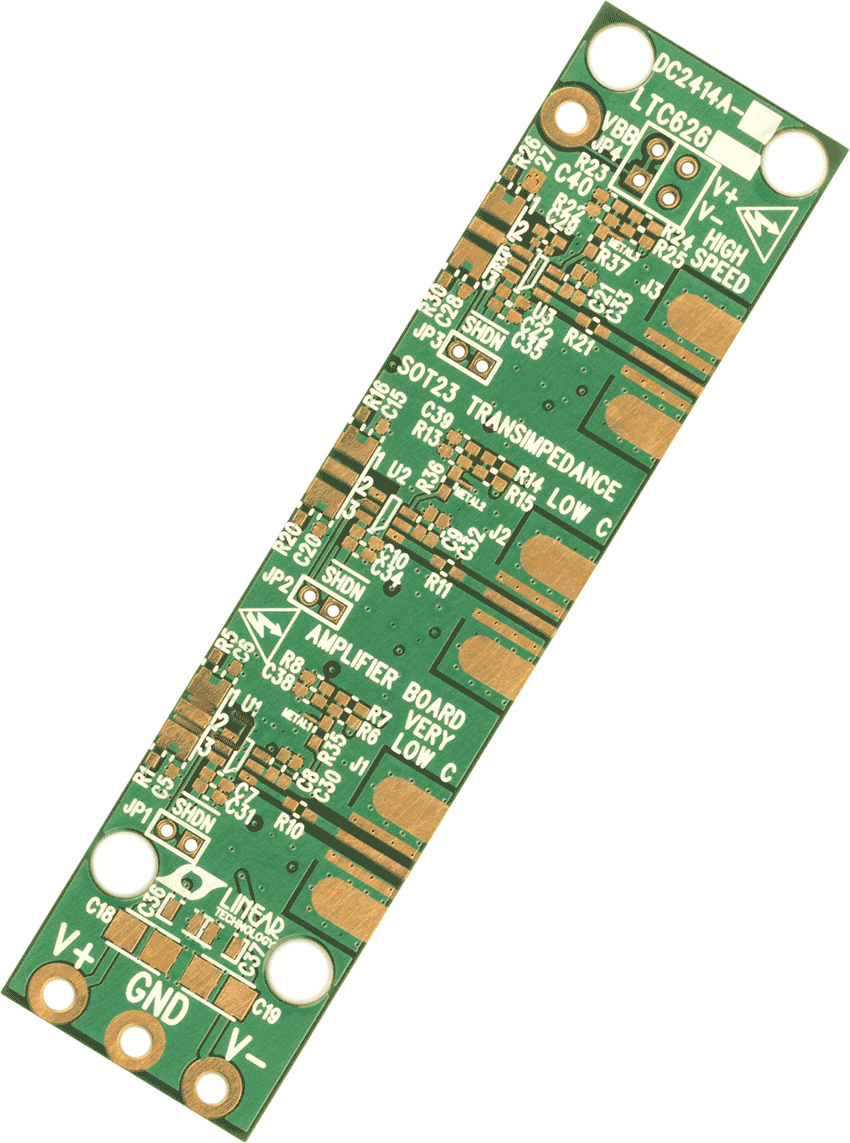

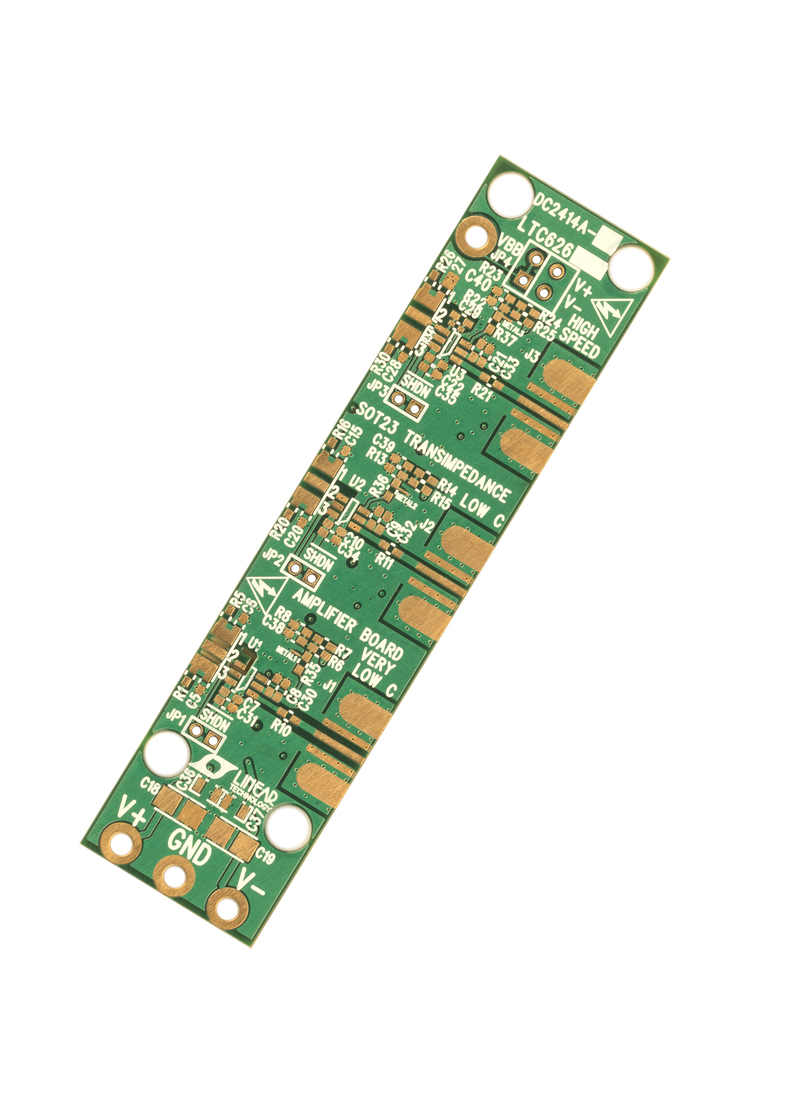

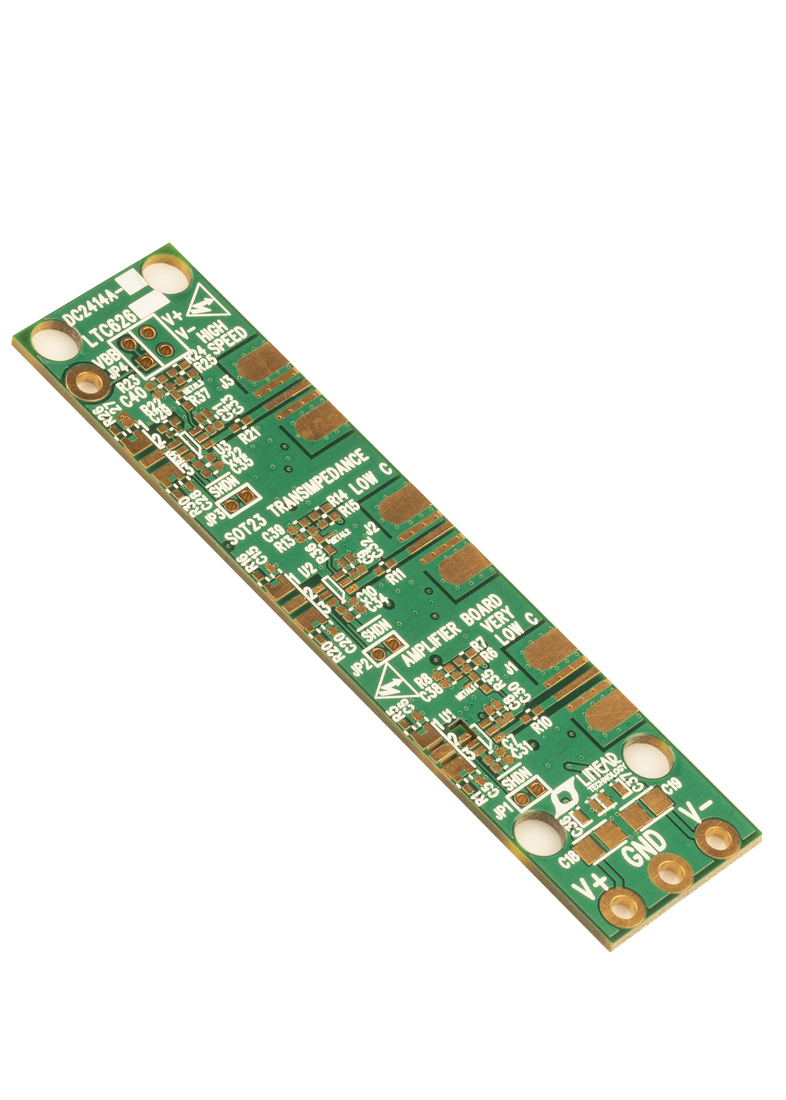

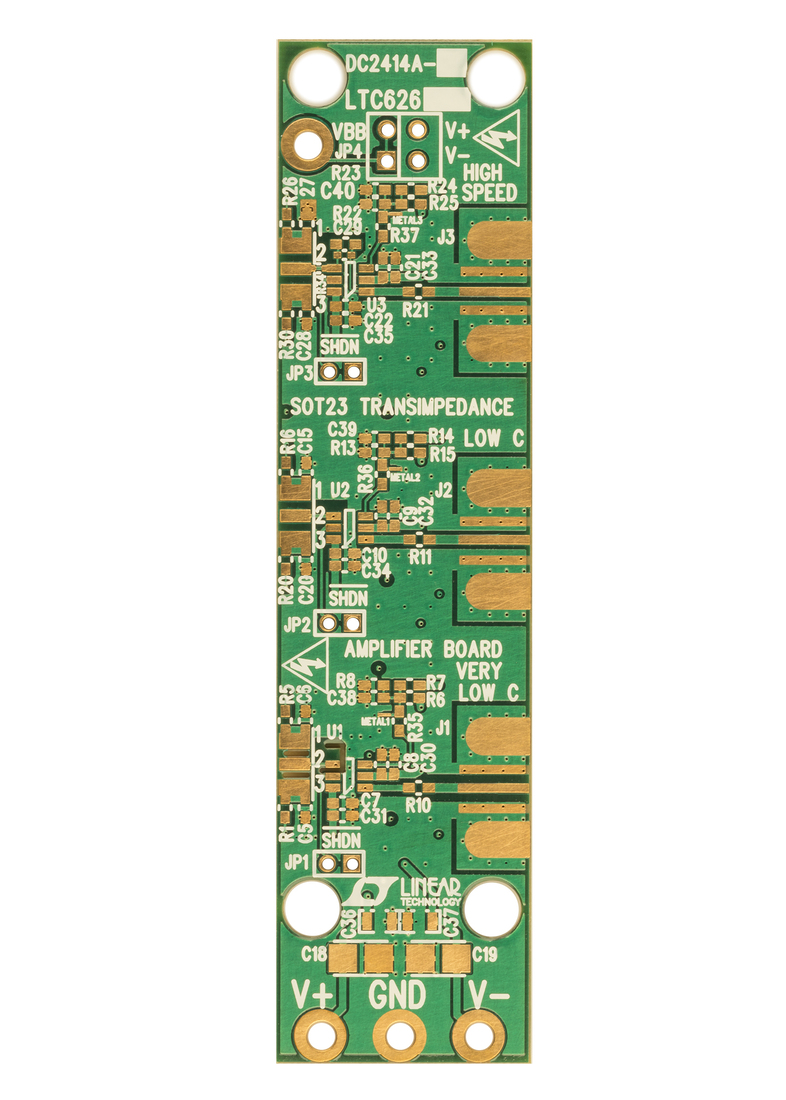

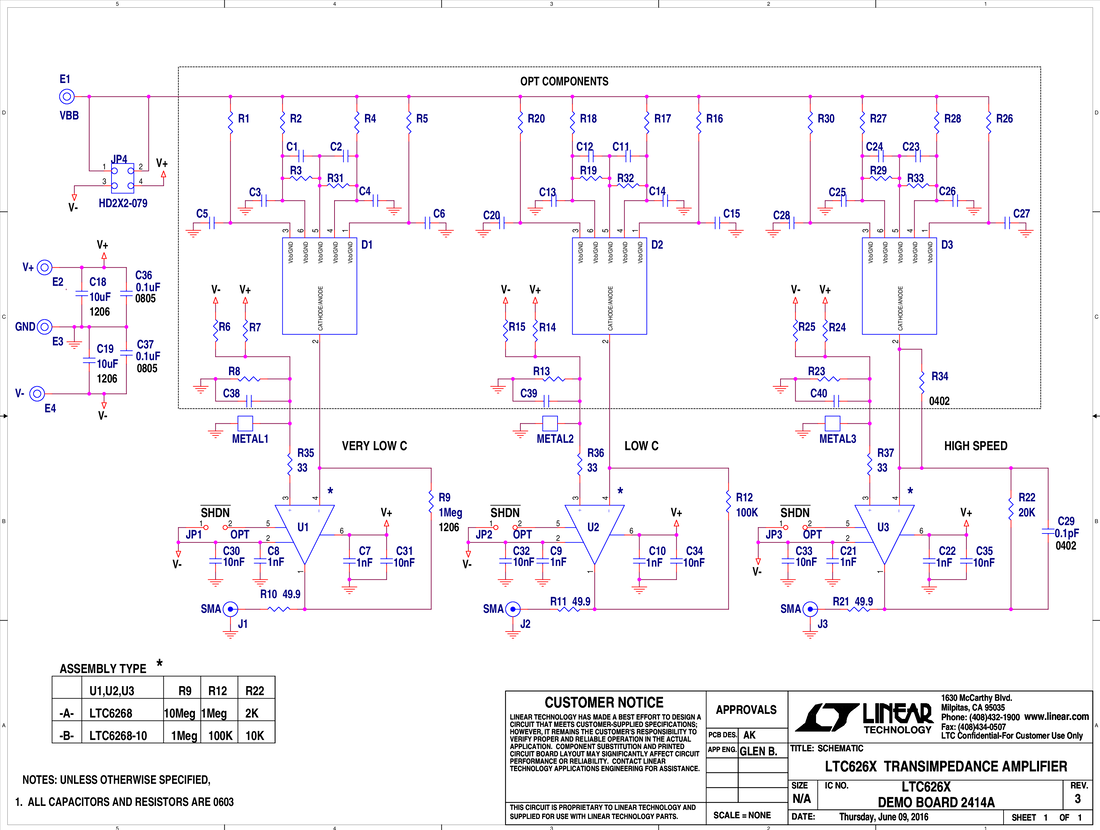

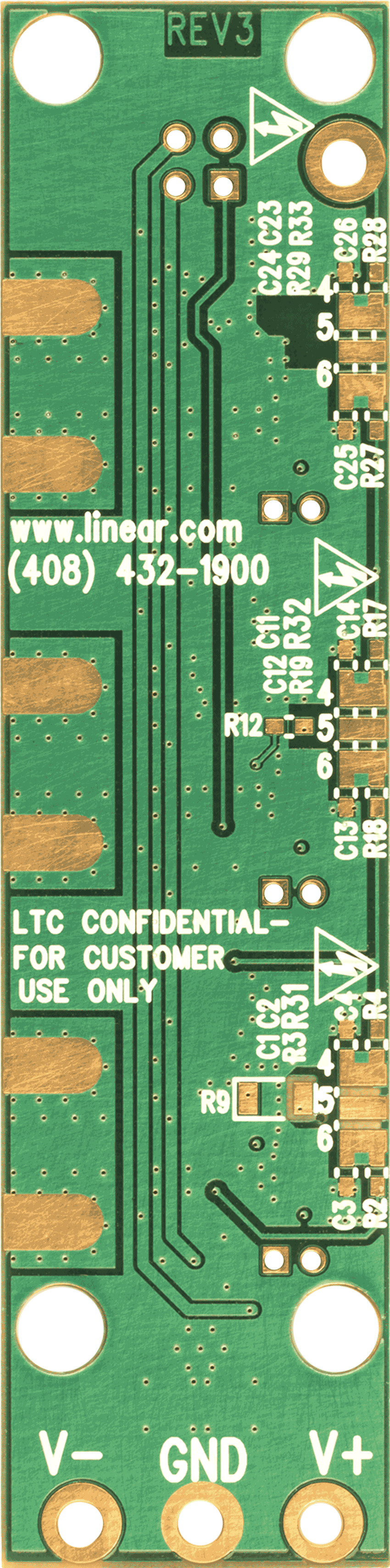

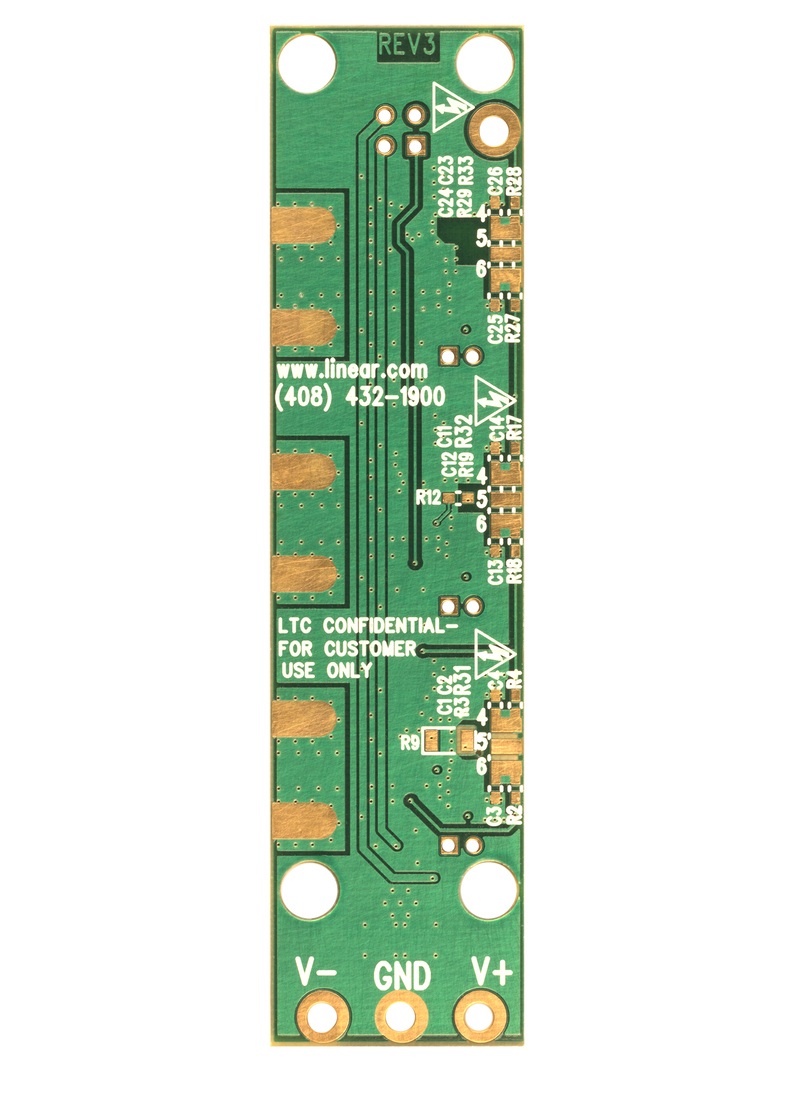

演示电路2414A具有三通道SOT-23跨阻放大器的布局。每个布局均采用不同的技术，可实现各种寄生反馈电容(CF)。上通道U3假设具有低互阻增益，寄生CF为0.1pF，并在0402尺寸(C29)范围内为额外元件CF提供尺寸空间。下通道U1假设具有高互阻增益，采用的布局可较大程度降低CF，尽管实际情况更为复杂，也可实现大约7fF。中间通道U2假设适中情况。电路输出针对SMA边缘连接器进行布局。输入由沿着边缘安置的每通道六个焊盘组成，可安装通孔光电二极管，以进行任何光电二极管引脚排列配置。
