DC2398A
LTC6373 可编程增益仪表放大器
顶部
概览
优势和特点
- Fully featured evaluation board for the LTC6373
- Jumper or Arduino options for LTC6373 gain selection
- Access to LTC6373 output common mode pin to control output level shifting
- Flexible power supply option (±15 V or a single 9 V to 12 V)
产品详情

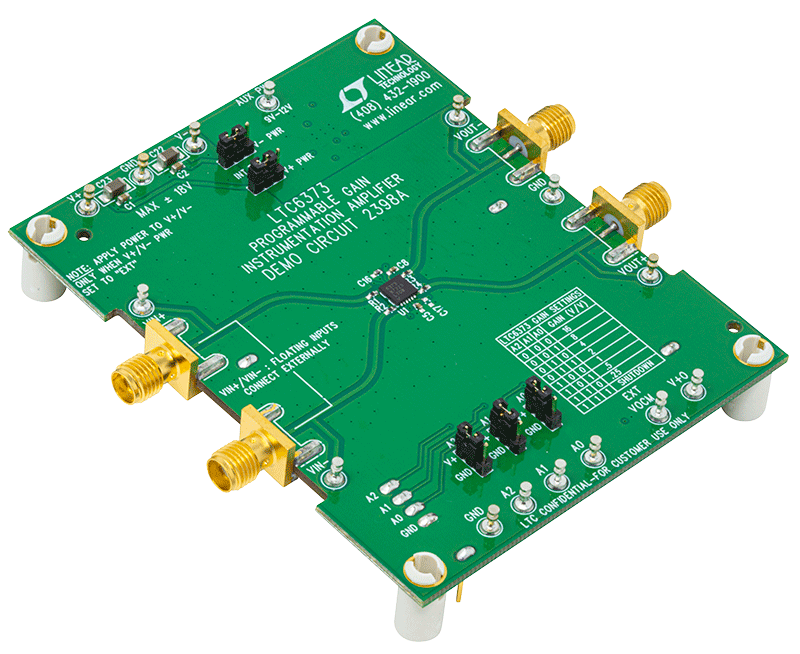

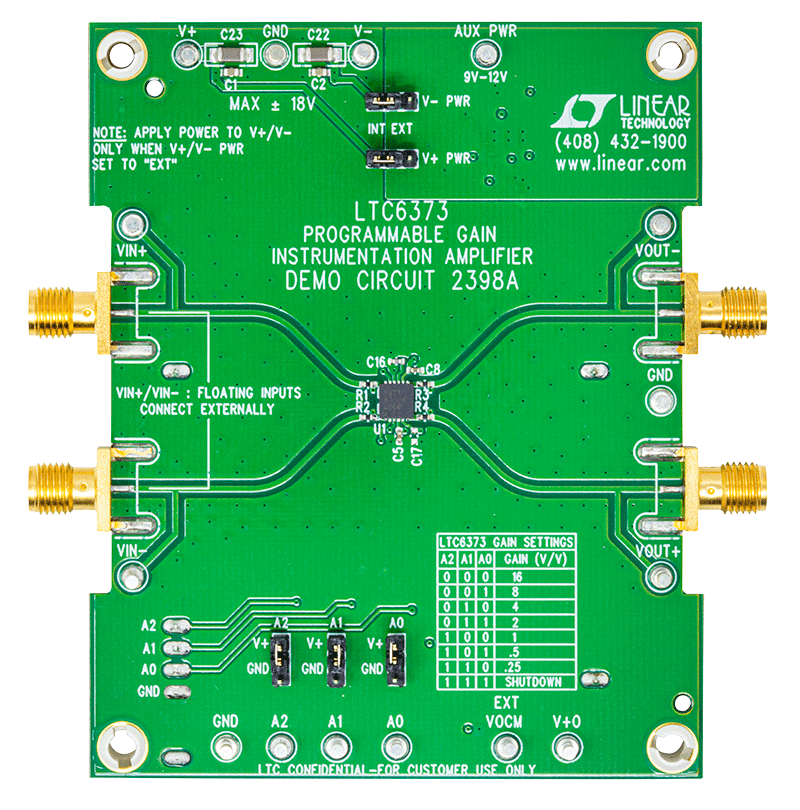

演示电路DC2398A内置LTC6373可编程增益仪表放大器。可通过多种方式控制电路增益，如只需设置板载跳线或通过连接Arduino或Linduino (DC2026A)微控制器板。LTC6373集成了具有独立共模电平转换功能的全差分输出。输出共模电平可由IC的内部默认值设置或由用户过驱动。

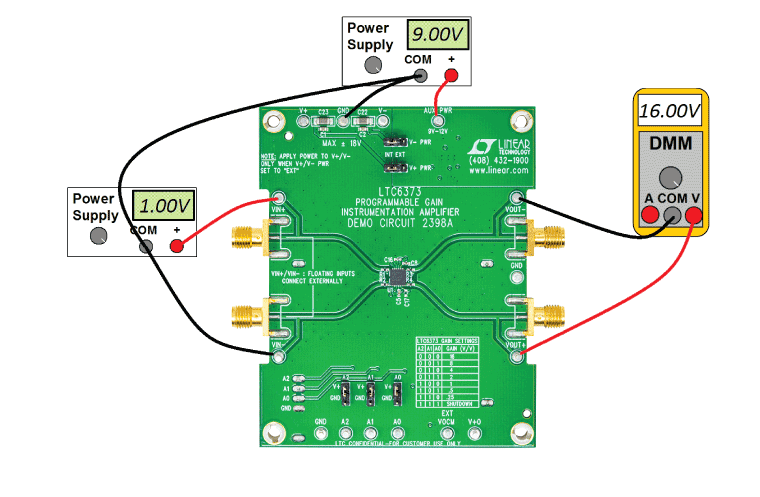

DC2398A可采用外部台式电源（通常为±15V）供电，但也可以选择演示使用LTC3265双通道低噪声电荷泵以便从9V至12V输入单电源生成±15V供电轨。提供此电路板的设计文件。
