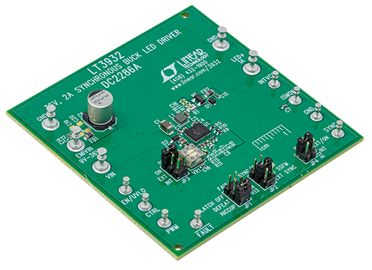

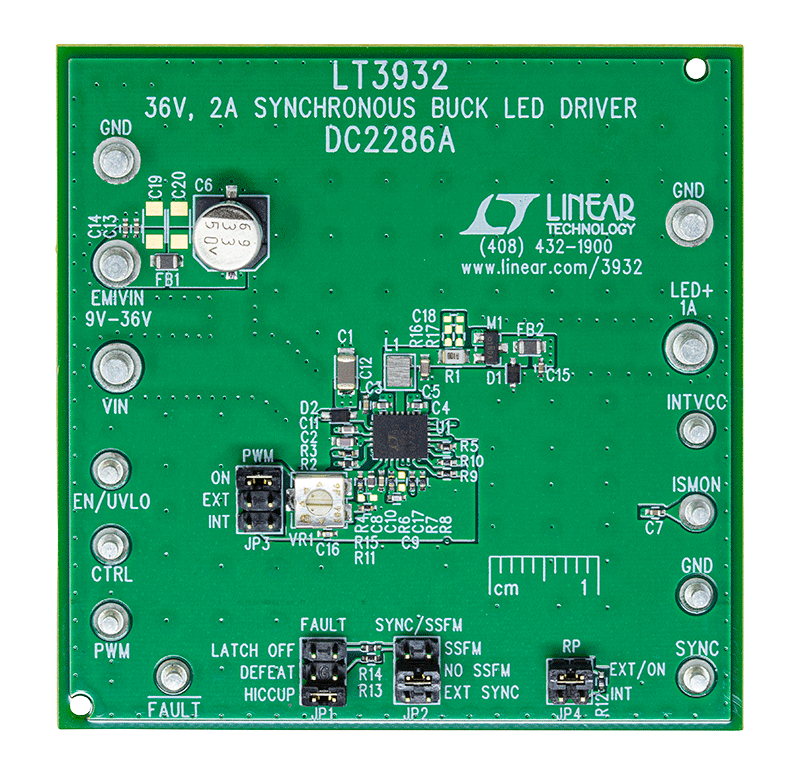

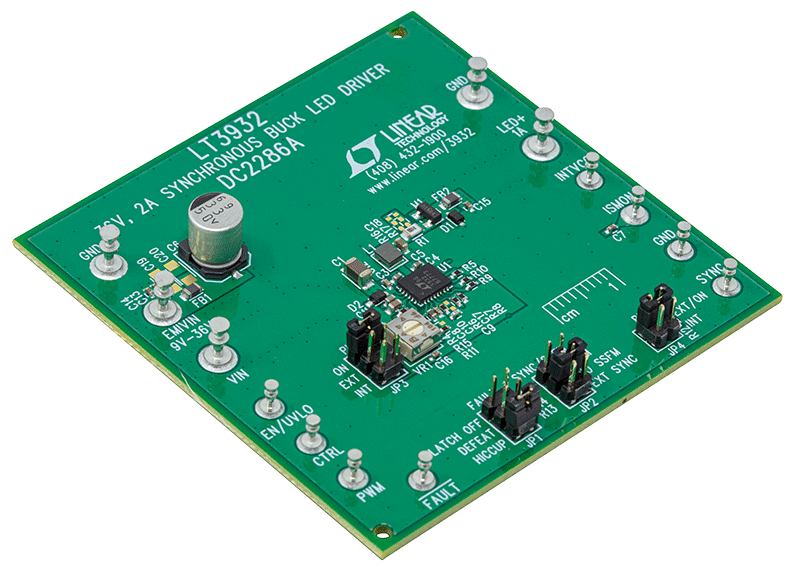

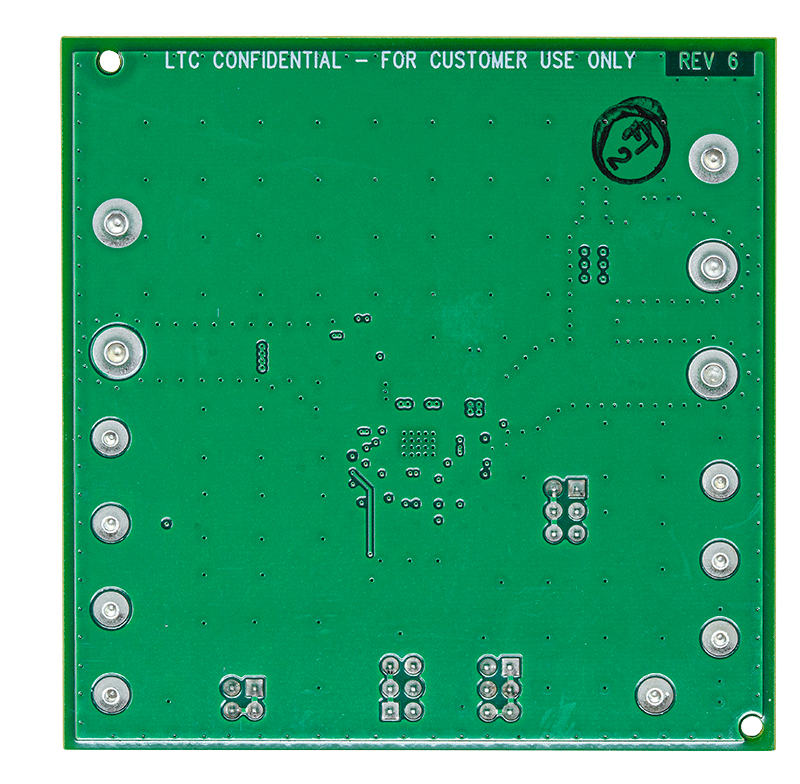

DC2286A

LT3932演示板 | 2MHz时V_IN = 8V至36V驱动两个串联LED (1ALED/6.6VLED)

顶部

概览

产品详情

产品详情

演示电路DC2286A是一款36V、2A同步2MHz降压LED驱动器，内置LT3932。当V_IN介于8V和36V之间时，可以驱动1A的一个或两个串联LED。使用单个LED（如果调整UVLO）时将以低至4V_IN的电压运行。DC2286A在2MHz开关频率下运行。可通过简单的跳线开启展频(SSFM)，从而降低EMI。DC2286A集成了多种低EMI特性，包括优化布局、SSFM以及输入和输出滤波器。它符合CISPR 25 5类传导和辐射EMI标准要求。它提供对开路和短路LED条件的保护，并报告故障。
