DC2247A

LT3922演示板|同步升压LED驱动器，4V ≤ V_IN ≤ 28V，V_LED = 34V（高达330mA时），2MHz f_SWITCH

顶部

概览

产品详情

产品详情

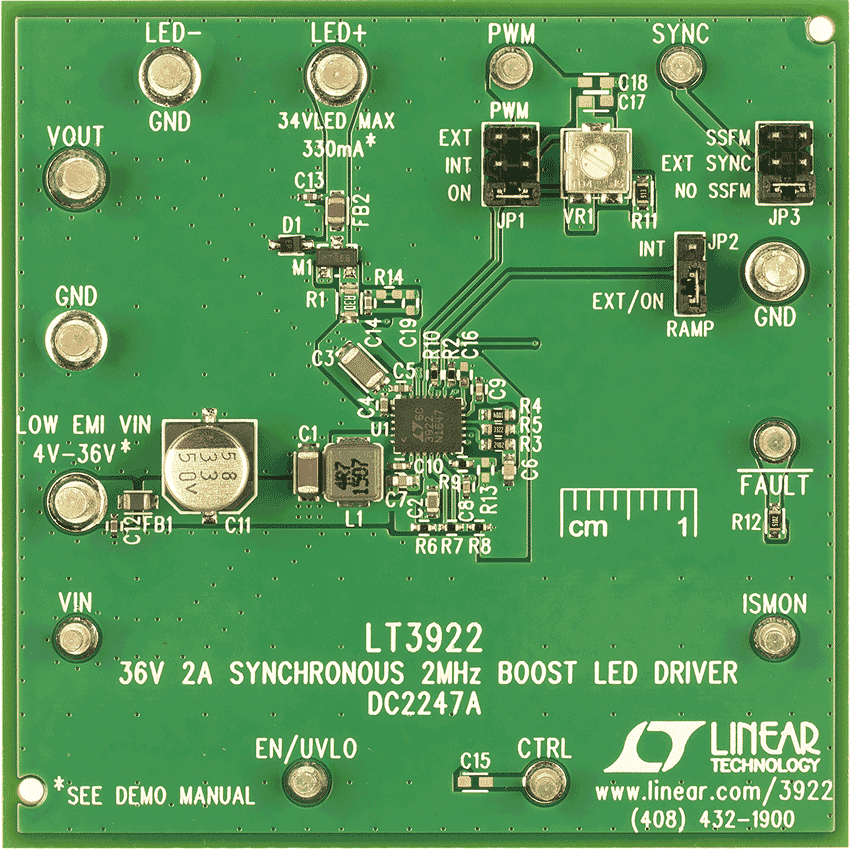

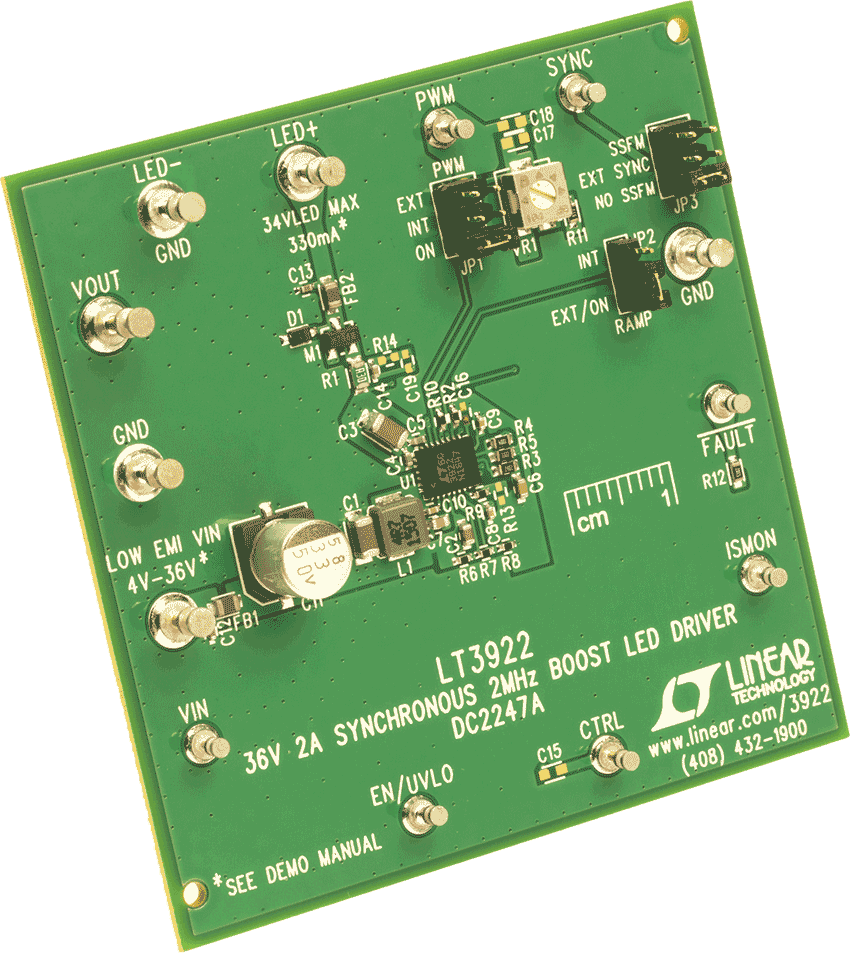

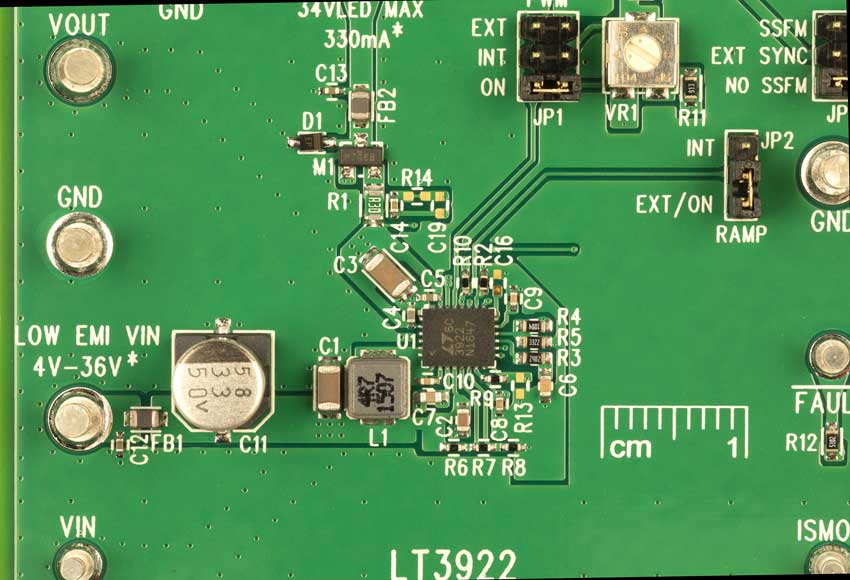

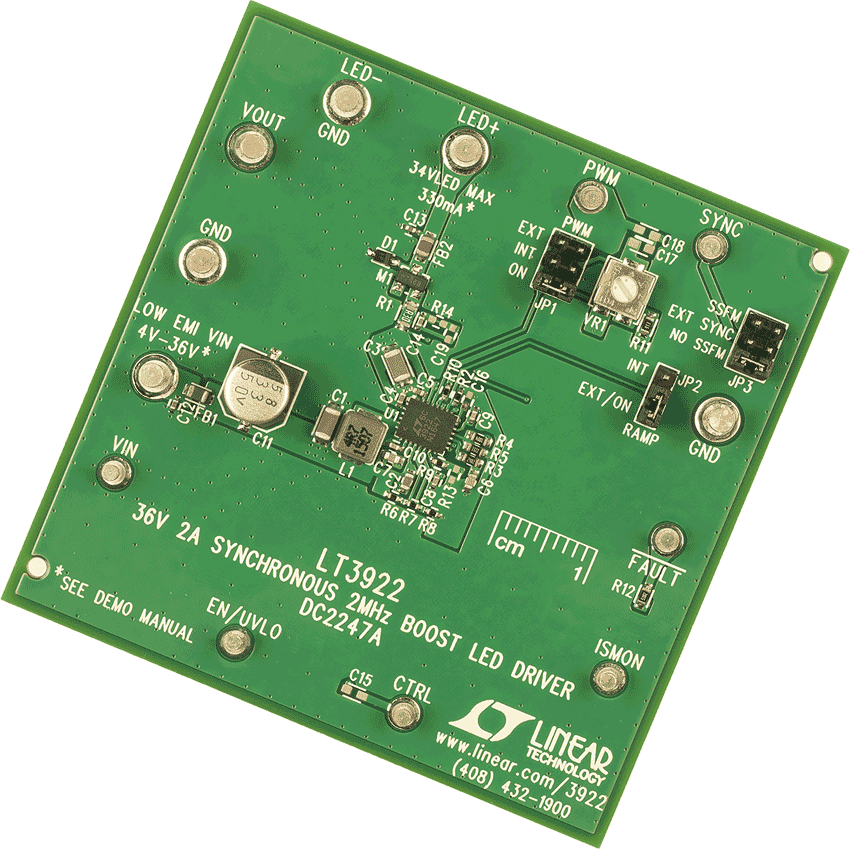

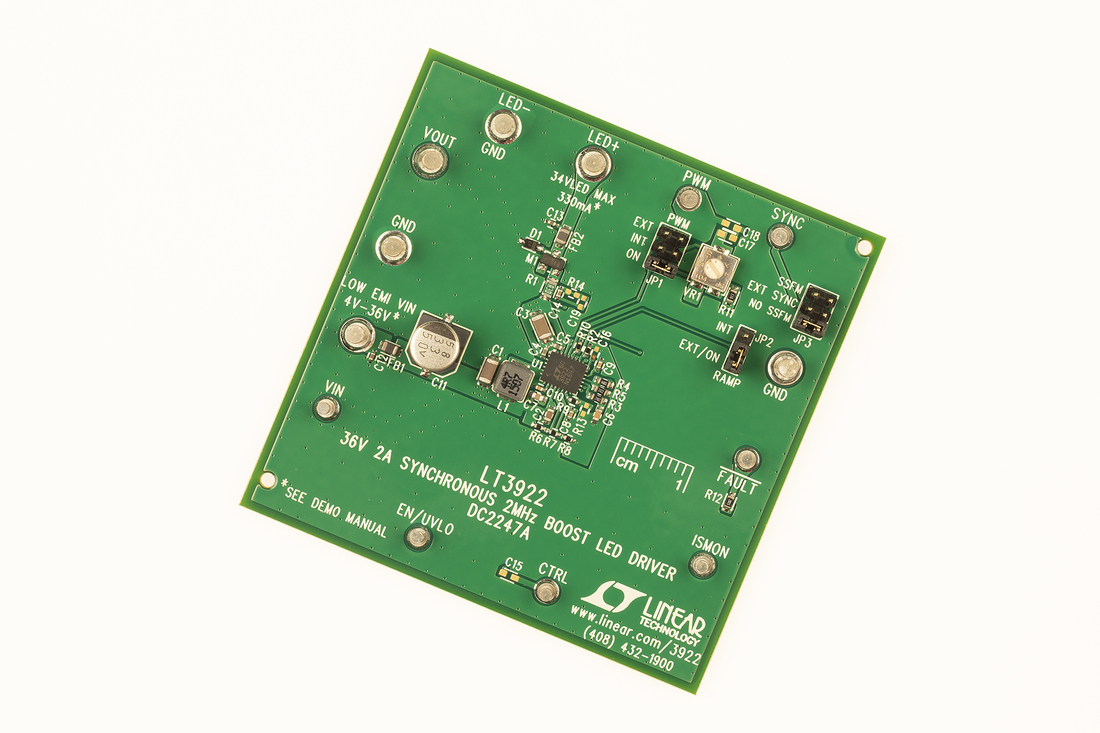

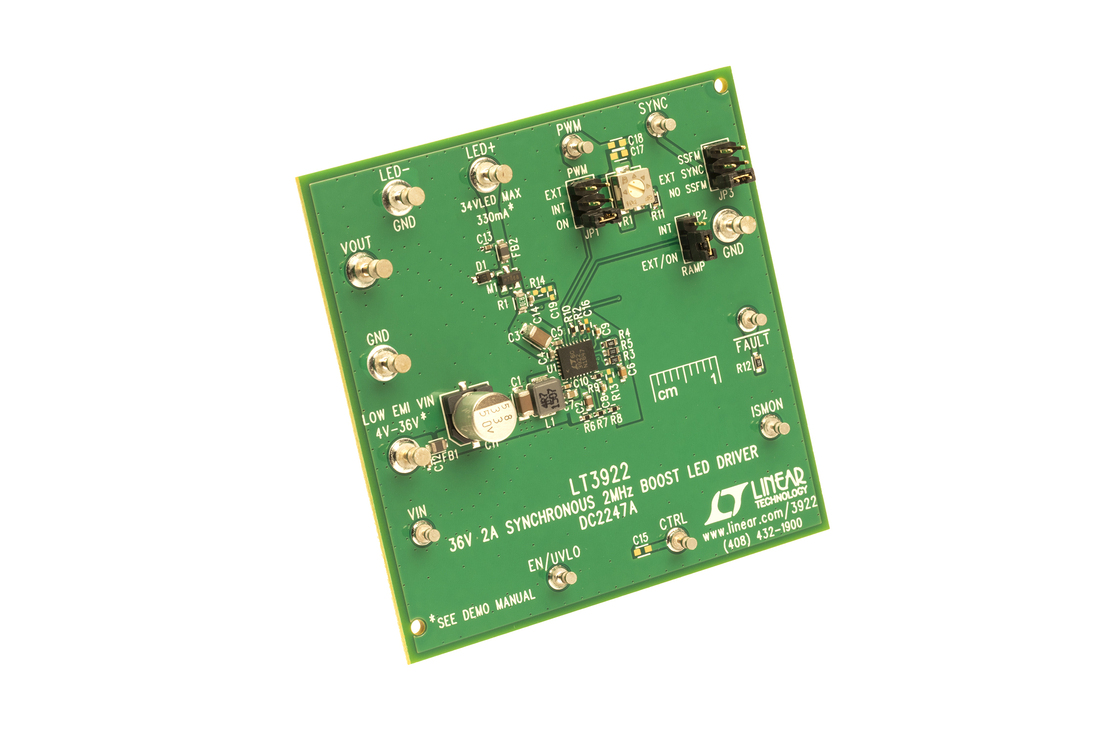

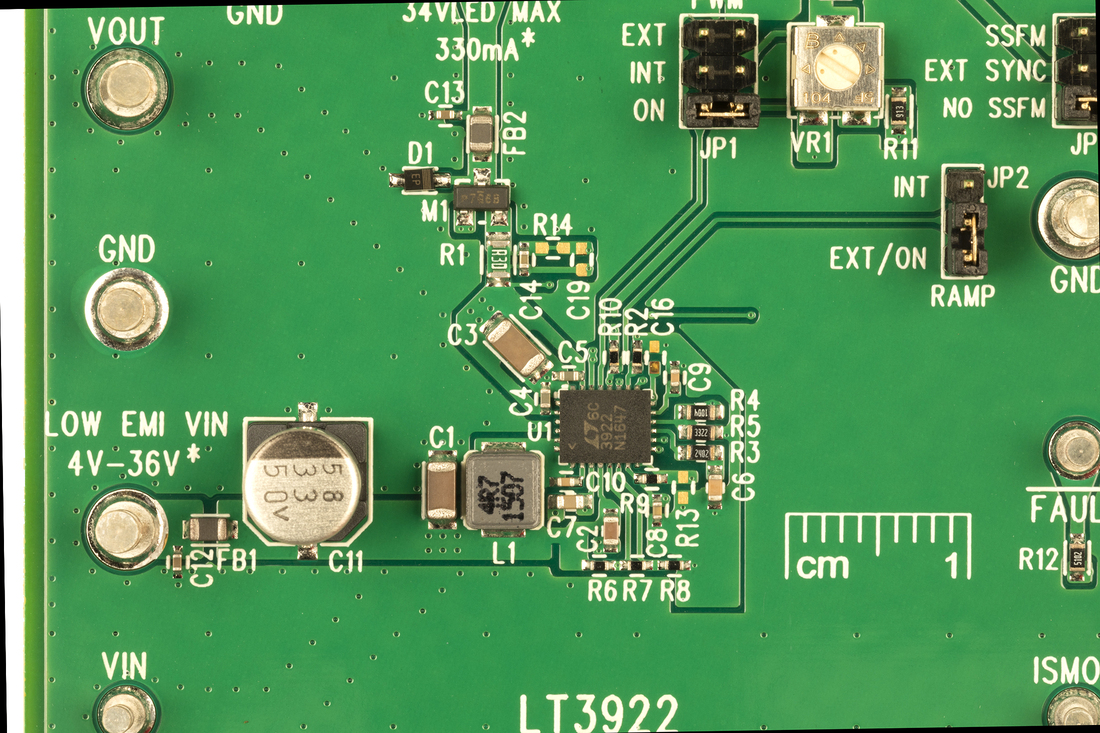

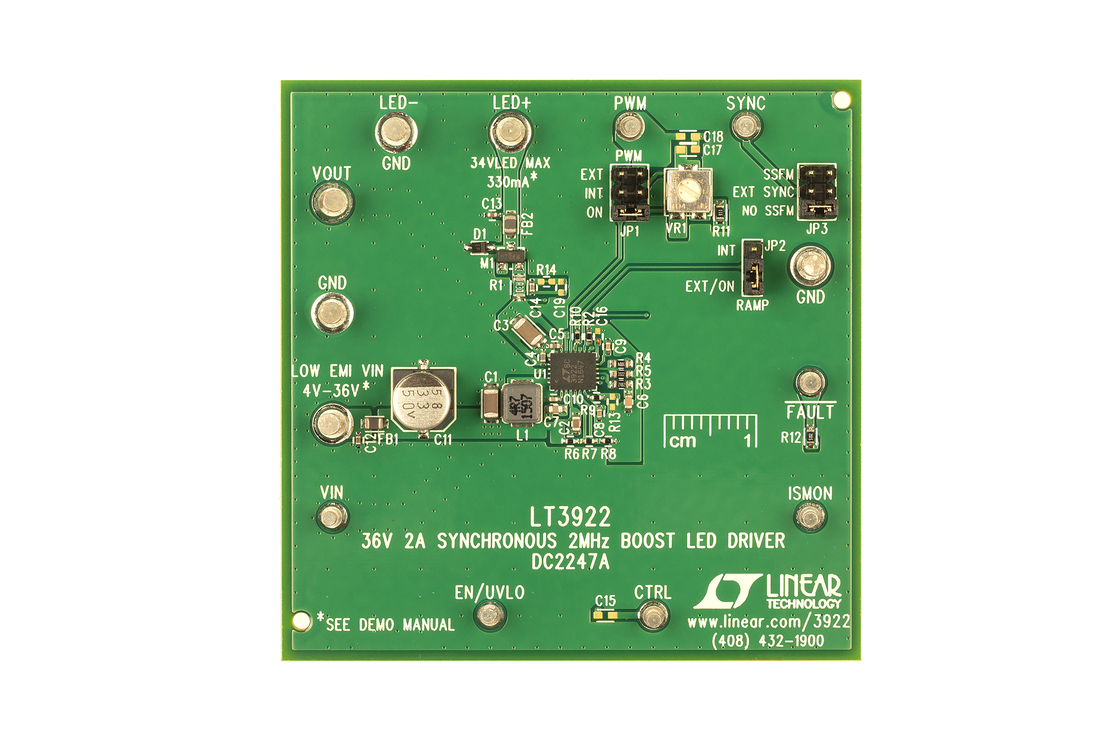

演示电路DC2247A是一款同步2MHz升压LED控制器，内置LT®3922。LT3922具有低EMI超低噪声开关稳压器架构和进一步降低EMI的可选扩频频率调制(SSFM)性能。它具有2A/36V内部电源开关，但该演示板配置为使用4V至28V输入，因此输入过压锁定设置在28V。当输入电压介于7V和28V之间时，可以驱动330mA（最高34V）的1串LED。

DC2247A集成了多种低EMI特性，包括优化布局、SSFM以及输入和输出滤波器。它符合CISPR 25 5类传导和辐射EMI标准要求。LT3922提供对开路和短路LED条件的保护，并报告这些故障。它还具有热关断特性。
