DC2222A-B
LTC2508-32演示板|集成可配置数字滤波器的32位过采样ADC（需要DC590、DC2026或DC890）
顶部
概览
产品详情

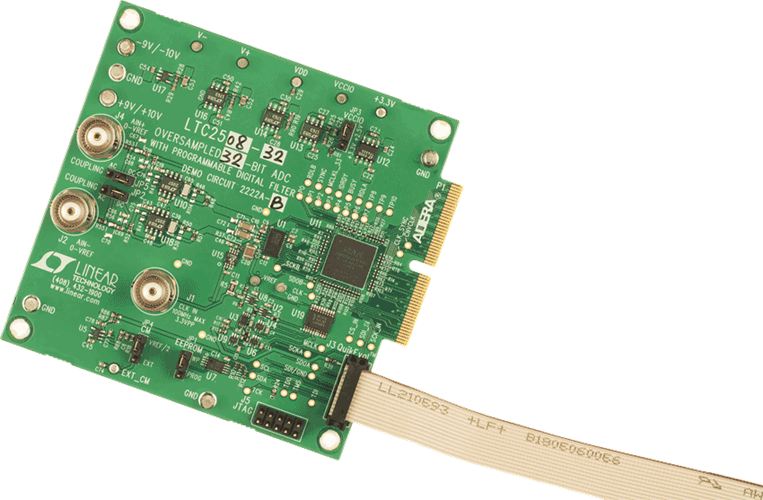

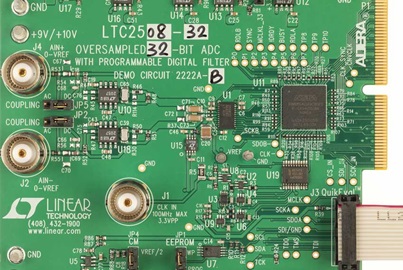

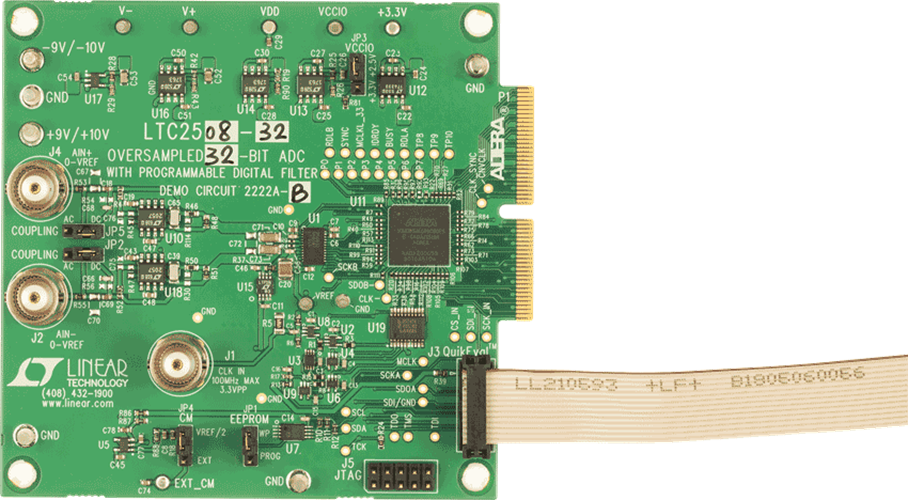

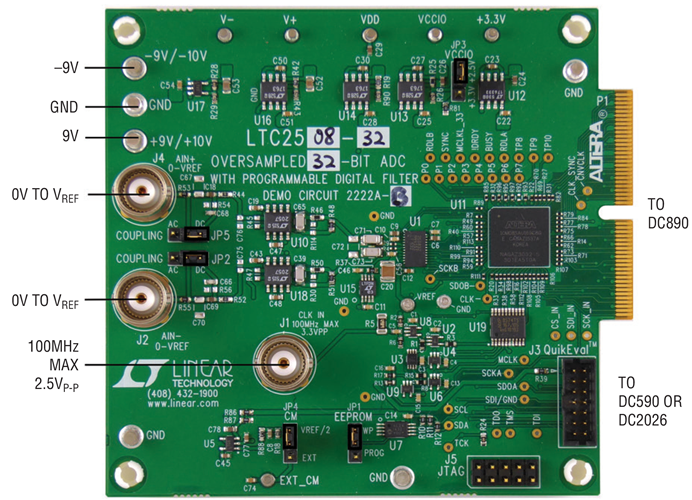

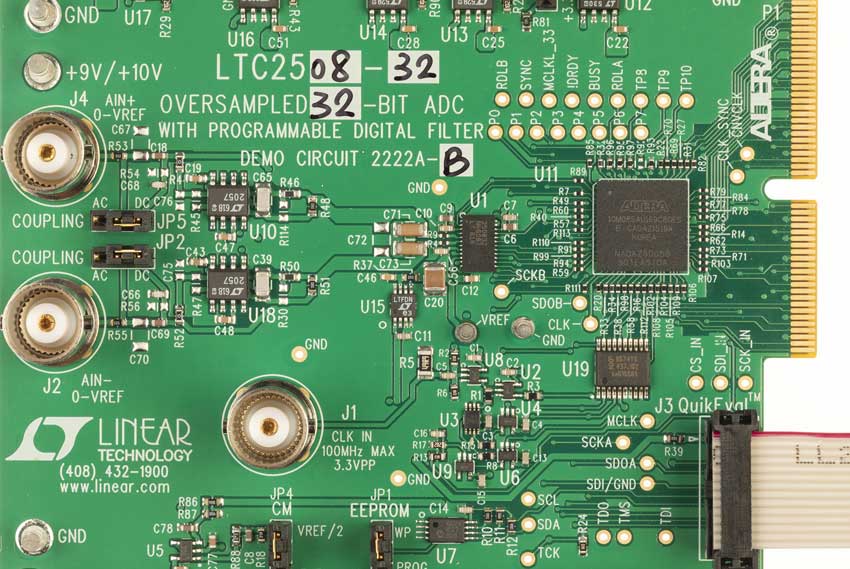

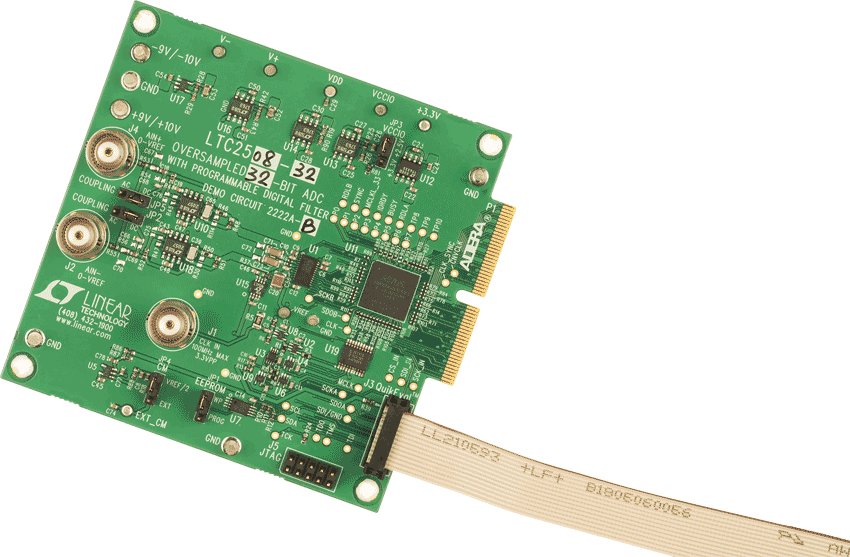

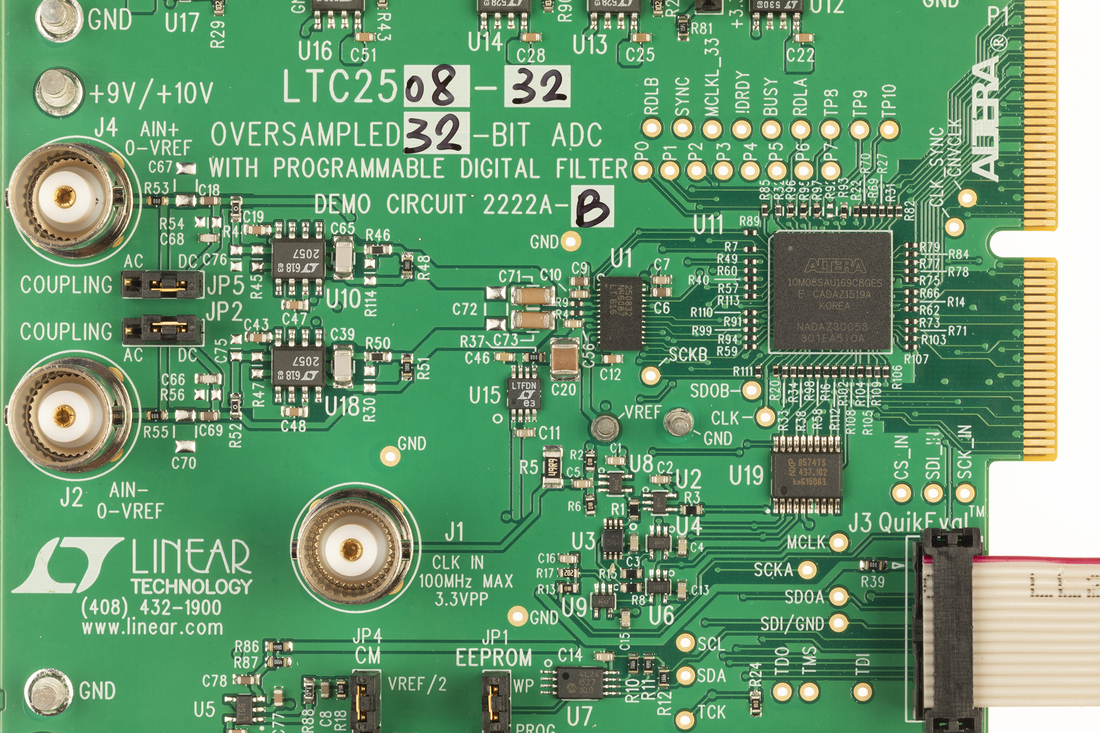

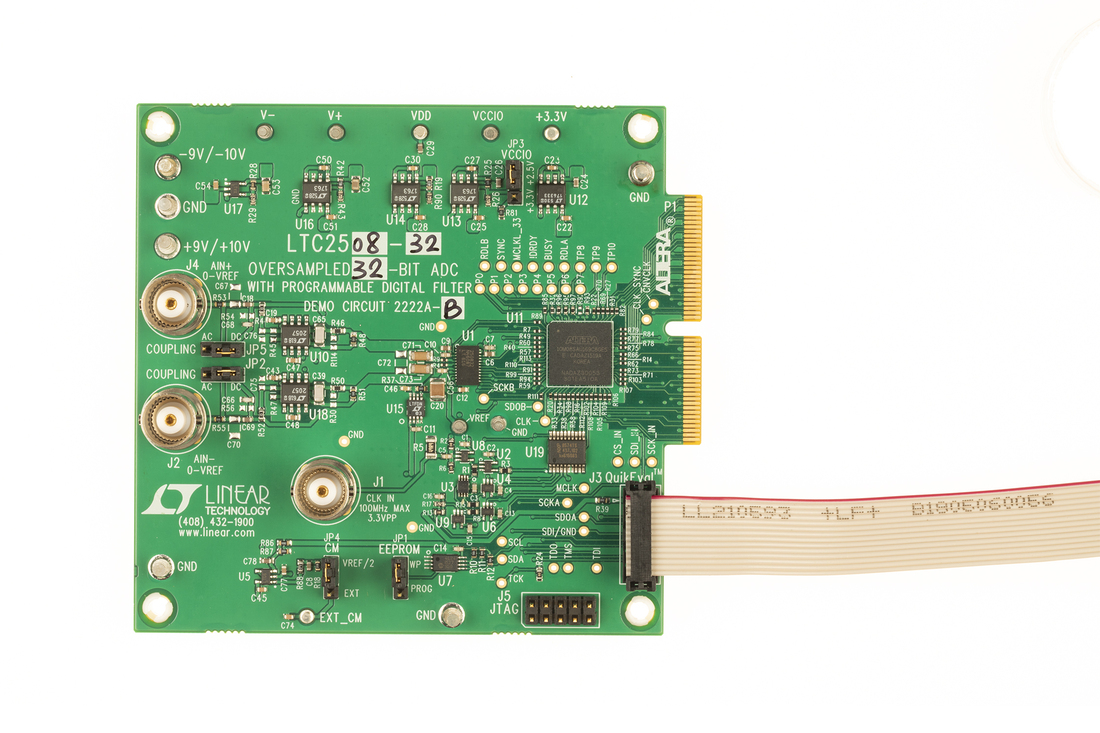

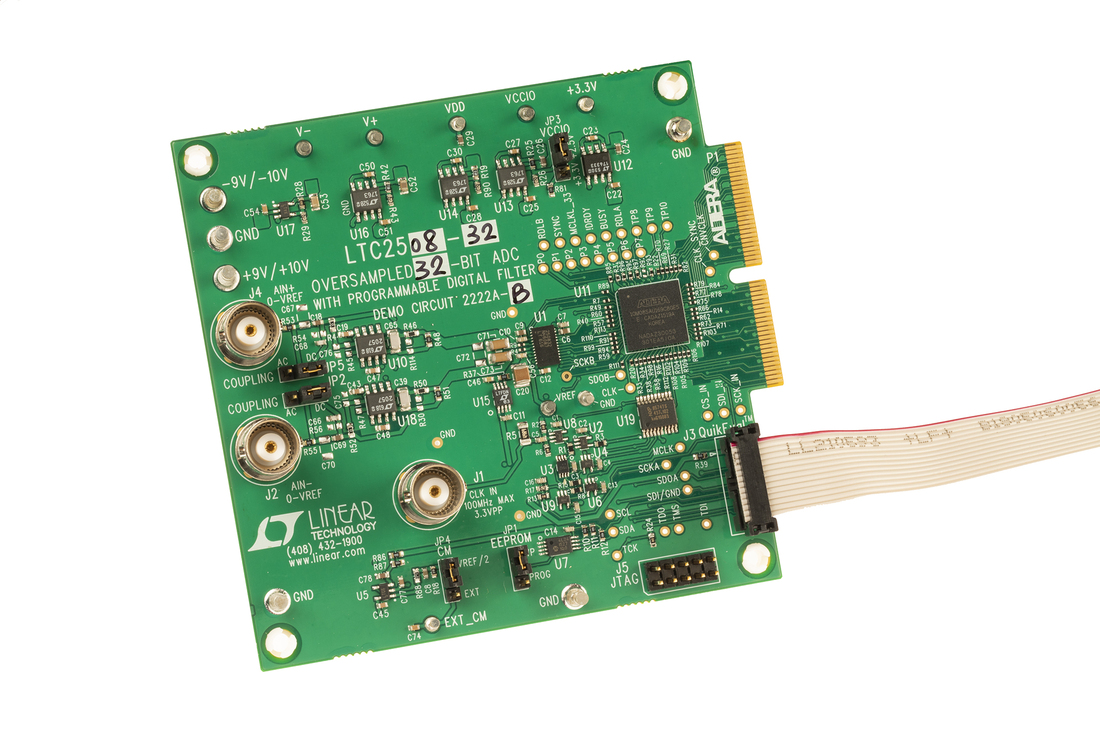

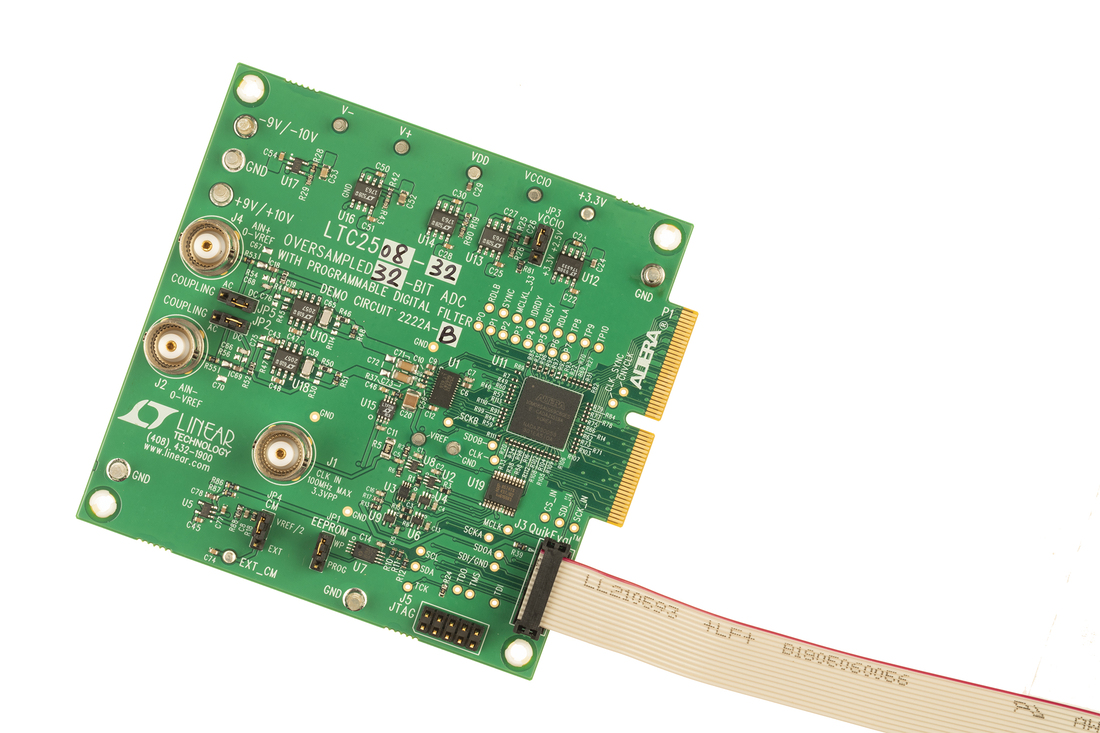

演示电路2222A内置LTC2508-32和LTC2512-24 ADC。LTC2508-32和LTC2512-24均为集成可配置数字均值滤波器的低功耗、低噪声、高速32位/24位SAR ADC，采用2.5V单电源供电。该演示手册针对LTC2508-32，但适用于两个器件，主要区别在于采样速率和位数。DC2222A演示了LTC2508-32配合使用DC590或DC2026 QuikEval™ 和 DC890 PScope™数据采集板的直流和交流性能。使用DC590或DC2026演示直流性能，如峰峰值噪声和直流线性度。
文档
-
DC2222A - Schematic2016/12/14PDF237K
-
DC2222A - Demo Manual2017/1/16PDF766K
-
DC2222A - Design Files2016/12/14ZIP2M
