DC1552A

产品详情

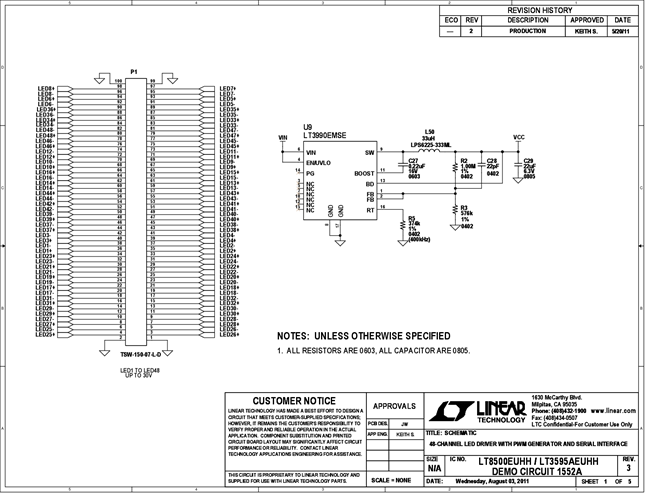

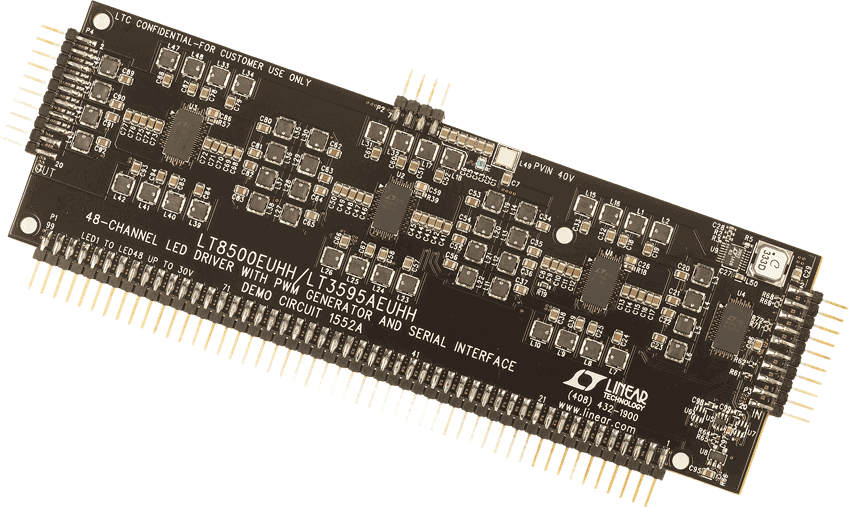

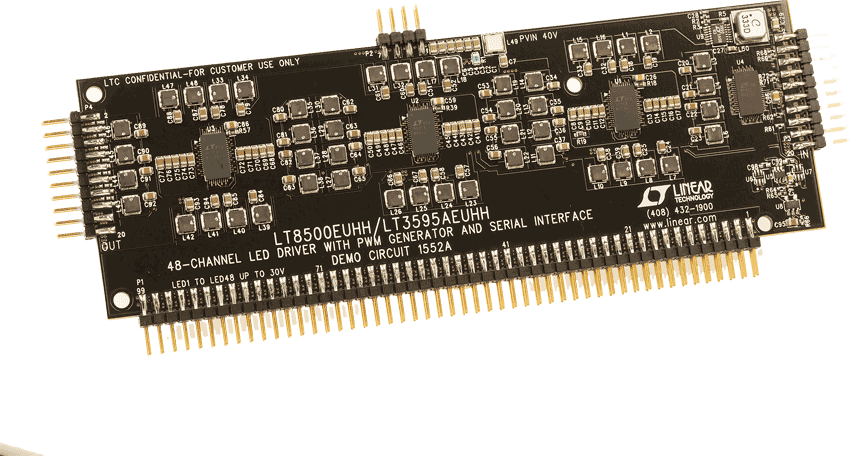

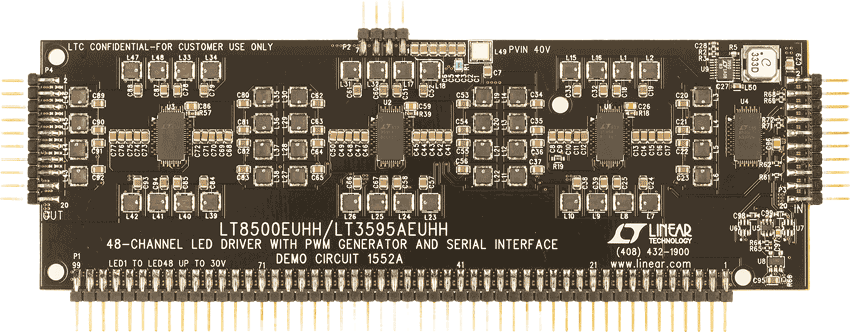

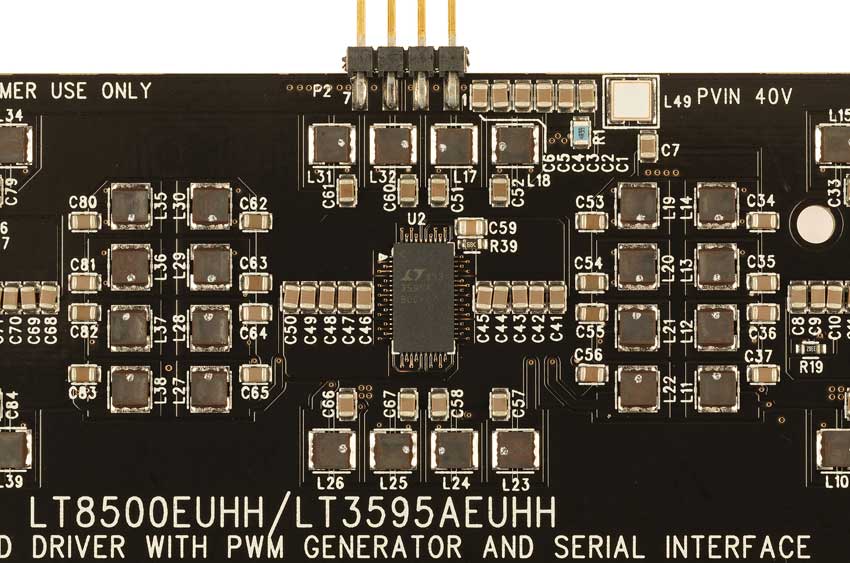

演示电路 1552 展示了 LT8500，后者是一款具串行接口的 48 通道 PWM 发生器。它采用 30V 至 45V 输入电源工作，可驱动 48 个通道的 LED 灯串，每个 LED 灯串的电流为 30mA，电压高达 32V，但是可以将每个 LED 灯串的电流调整到 50mA。LT8500 可驱动 48 个 PWM 通道，这些通道直接连接到三个单独 LT3595A 16 通道降压型 LED 驱动器的 PWM 输入。每个 LED 驱动器能在高达 45V 的输入电压下工作，并且每个通道可提供高至 50mA 的 LED 电流。

LT8500 的输入是一个可在高达 50MHz 频率下运行的串行接口。DC1552A 具有输入和输出连接器，并可两个 (或更多个) 级联成链，由单个串行接口进行驱动。
