DC1401A

LT3085EDCB演示板 | 单电阻、低压差稳压器，1.7V ≤ V_IN ≤ 25V，V_OUT= 1.2V/1.8V/2.5V/3.3V/5V/可调(500mA)

顶部

概览

产品详情

产品详情

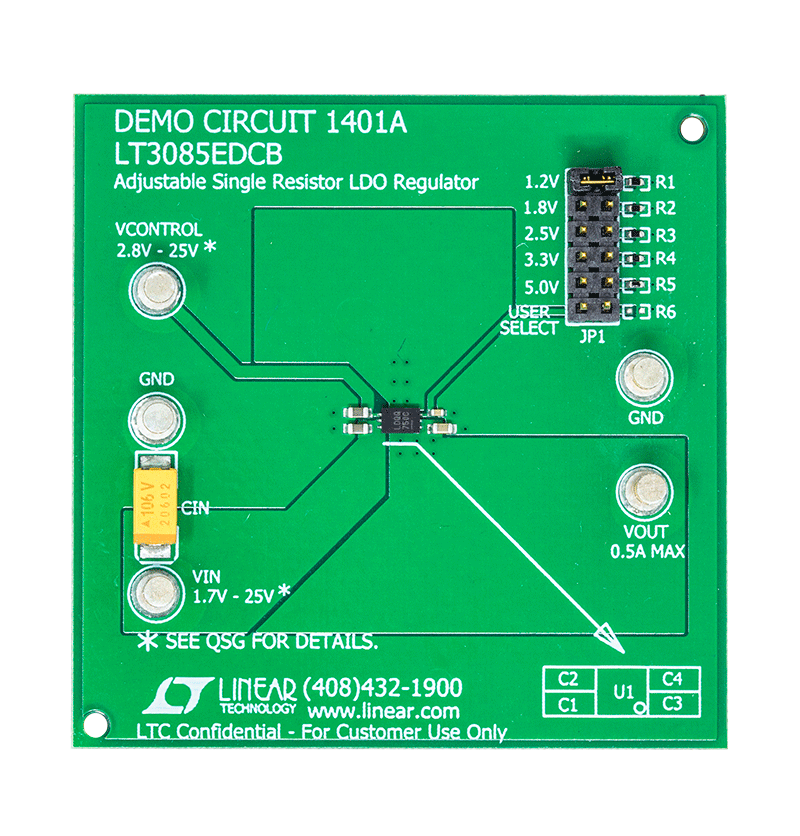

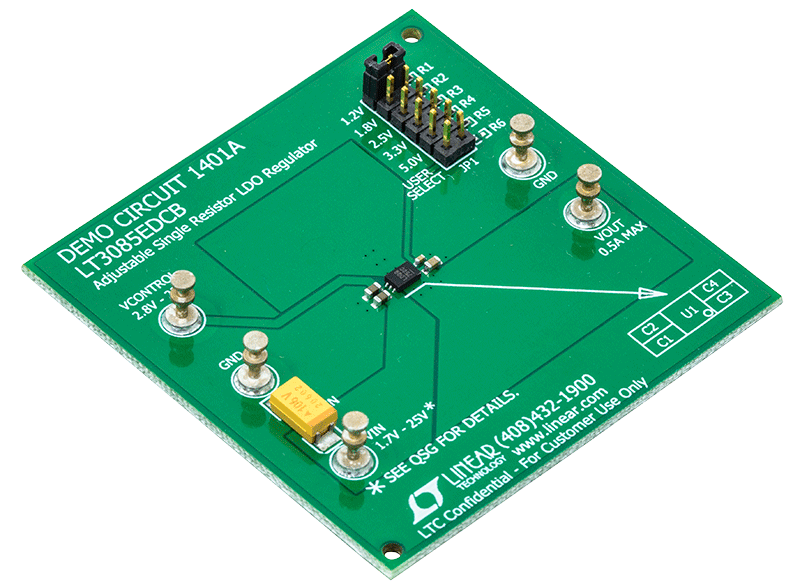

演示电路1401A是一款可调500mA线性稳压器，内置LT3085。LT3085构建作为精密电流源和电压跟随器，可用于许多需要高达500mA输出电流、将输出电压调低至0V且无需散热器的应用。配合多个电源使用时，该器件会引出调整管的集电极以实现低压差工作。该演示板采用1.7V至25V的输入电压范围（最大输出电压受限于输出电容的电压额定值）并提供1.2V、1.8V、2.5V、3.3V、5V的跳线可选输出电压或用户定义值。

为使LT3085正常调节电压，控制引脚(VCONTROL)上的电压必须比输出电压约大1.2V以上。
