DC1311A-A

产品详情

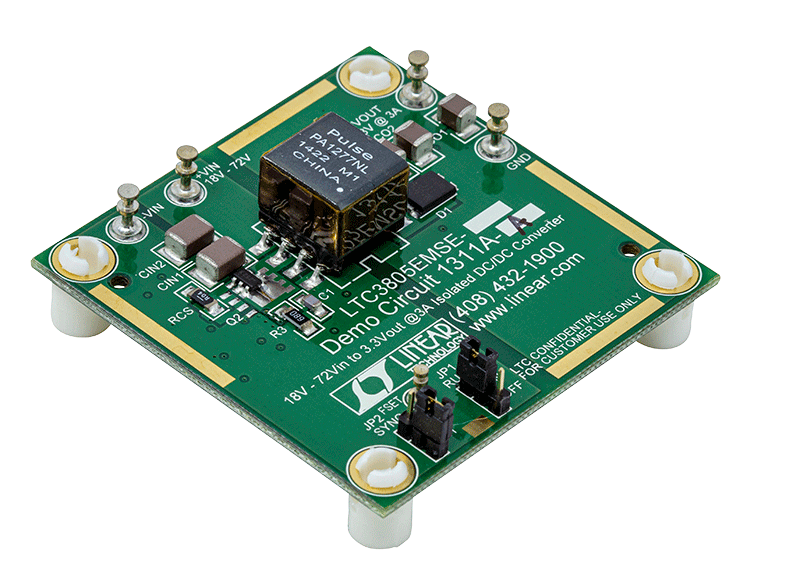

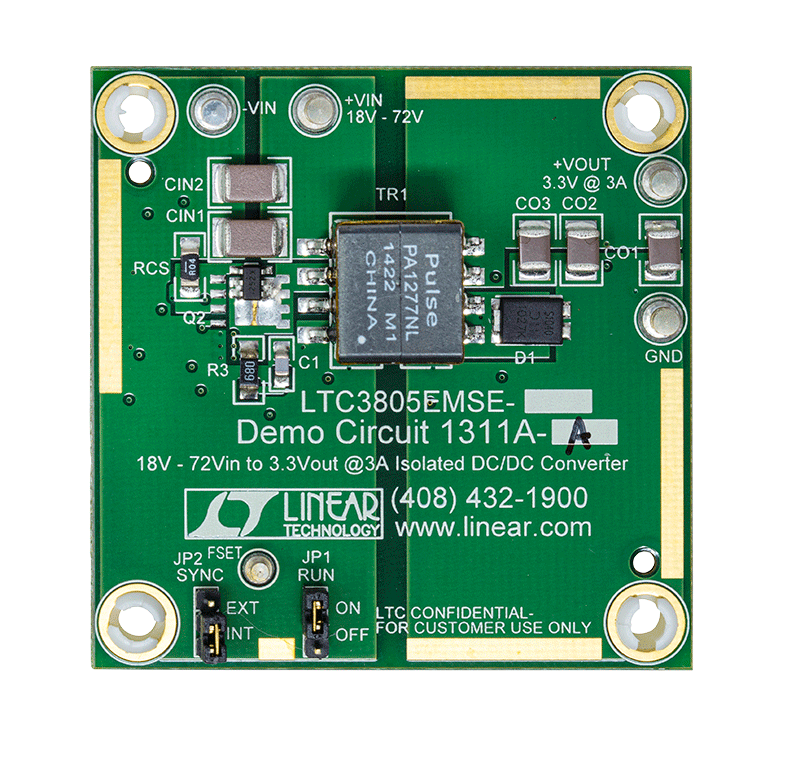

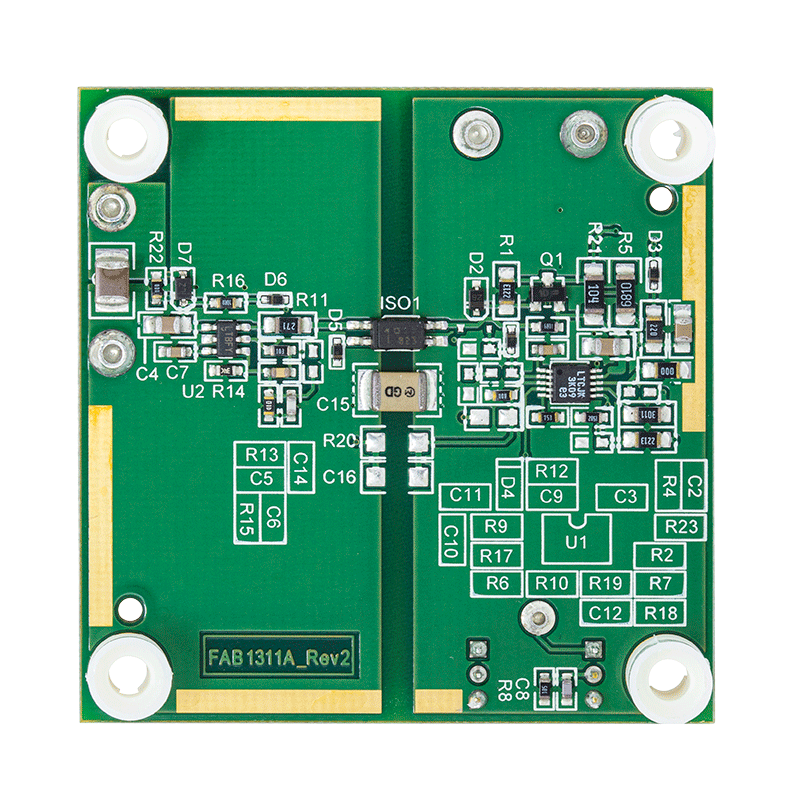

演示电路1311是一款电信隔离式DC/DC转换器，内置LTC3805/-5恒频电流模式反激式控制器。DC1311将18V至72V输入电压转换为3.3V输出，并提供3A隔离输出电流。可在极轻负载下保持300kHz恒定工作频率，从而减少在宽负载电流范围内产生的低频噪声。该转换器在宽负载范围内提供较高的输出电压精度（通常为±2%），且没有最低负载要求。

DC1311还可通过移除光耦合器和LTC4430电路提供非隔离式设计。该演示电路可轻松修改，以产生高达15V的不同输出电压。随着输出电压增加，必须降低最大输出电流，以将输出功率限制在10W以内。
