DC1193A-A 评估套件 | 亚德诺半导体

概览

产品详情

产品详情

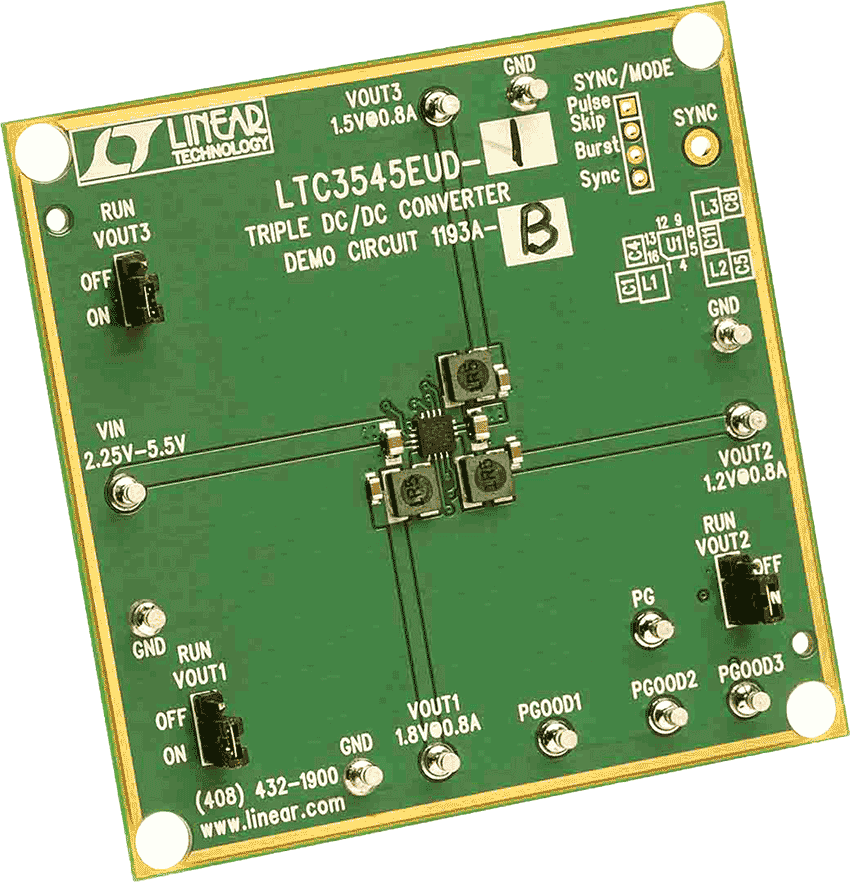

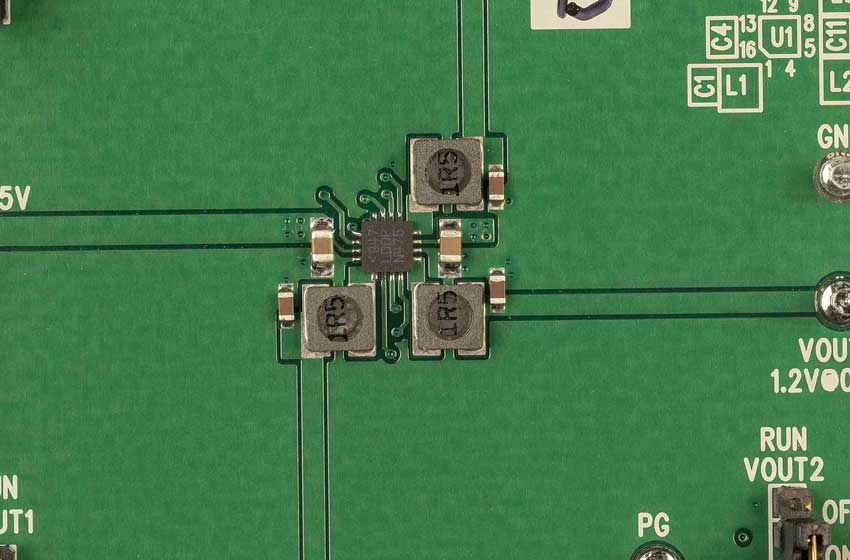

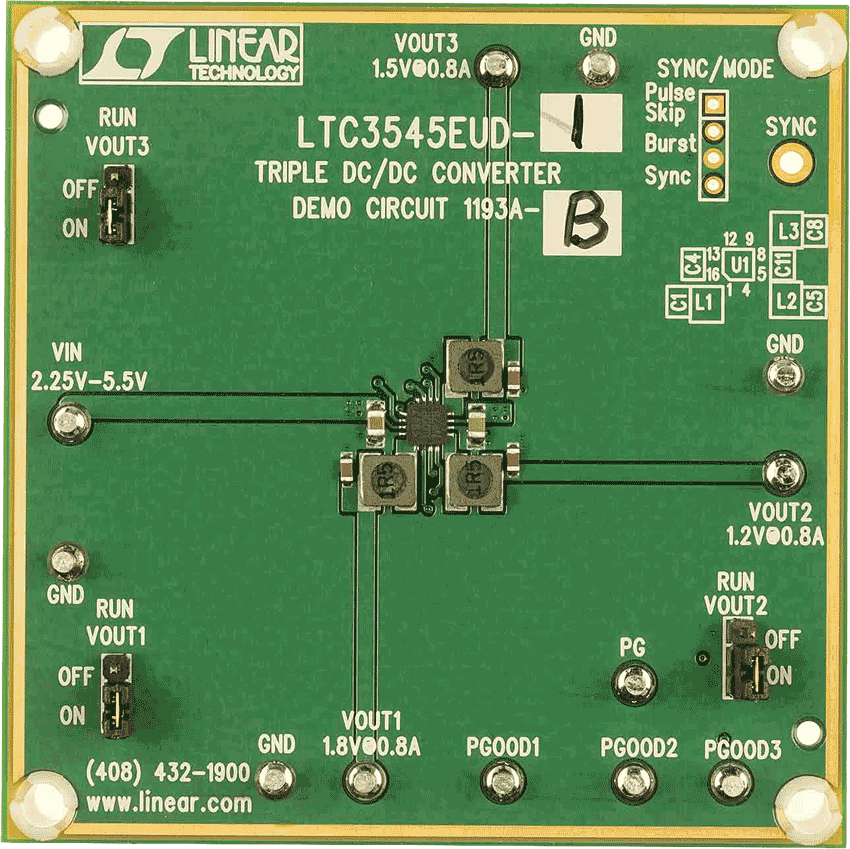

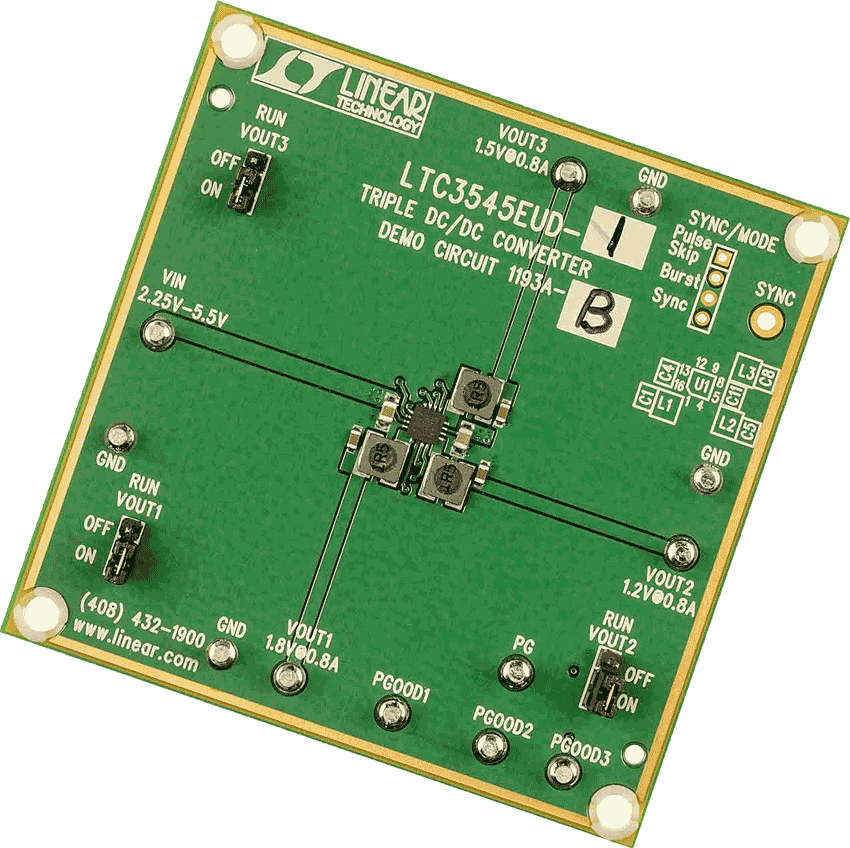

演示电路1193是一款三通道输出稳压器，它由三个集成到LTC3545/-1中的恒频降压转换器组成。DC1193的输入电压范围为2.25V至5.5V，其中稳压器在每个输出上能够提供800mA的负载电流。三个稳压器通过单独的RUN引脚独立运行，并在低负载下进入跳脉冲模式以降低输出纹波。关断时，DC1193的总消耗电流小于1uA。DC1193是非常高效的电路，效率读数高于90%。LTC3545采用16引脚QFN封装，该封装在IC底部具有裸露焊盘，可提高散热性能。该器件具有2.25MHz的高工作频率，可以专门使用小尺寸、薄型表贴元件。这些特性以及内部补偿电路使DC1193演示板非常适合电池供电、手持式应用。DC1193A-A为LTC3545的演示板，DC1193A-B为LCT3545-1的演示板。
