概览

优势和特点

  • 在 6.5V 至 36V 输入电源范围内工作。
  • 5V 输出电压
  • 提供高达 2.4A 的输出电流
  • 500kHz 开关频率
  • 启用/欠压锁定输入，电阻–可编程 UVLO 阈值
  • 可调软启动时间
  • 开漏 RESET 输出
  • 过流和过温保护
  • 经过验证的印刷电路板（PCB）布局
  • 全面装配且经过测试

产品详情

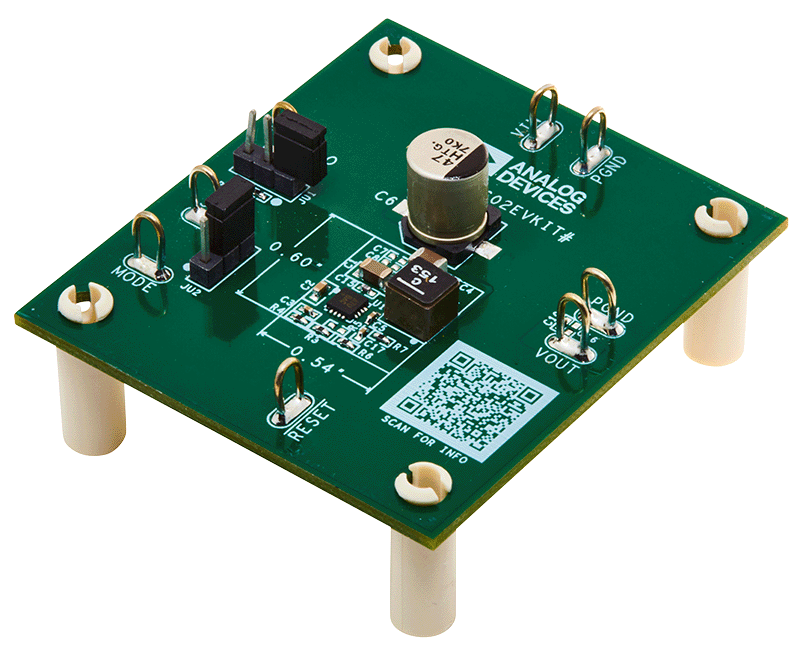

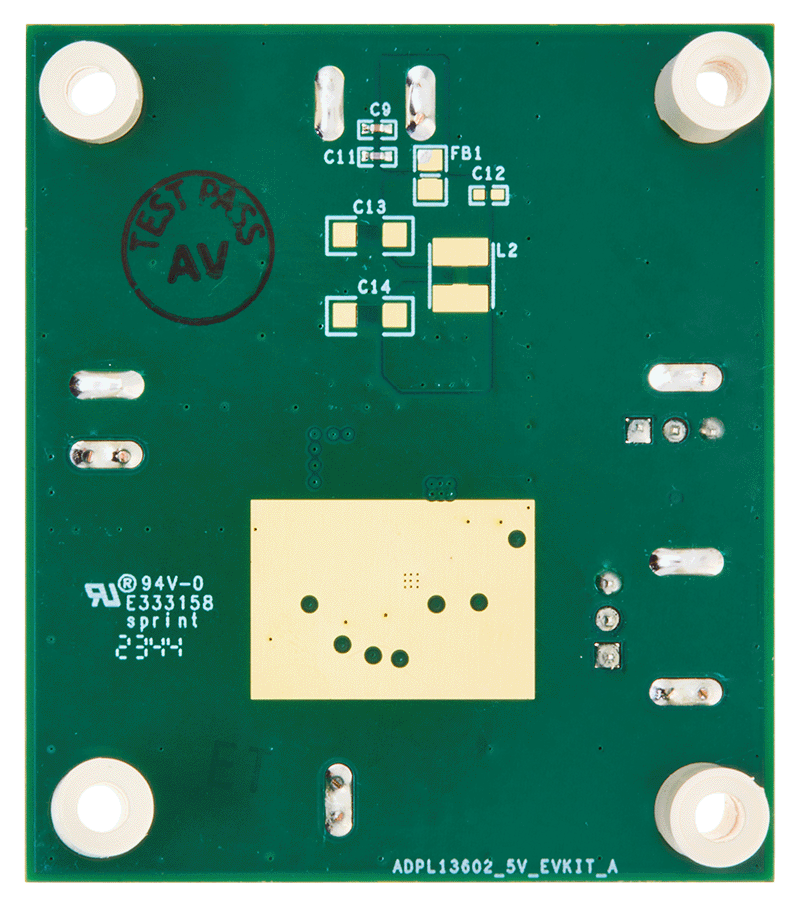

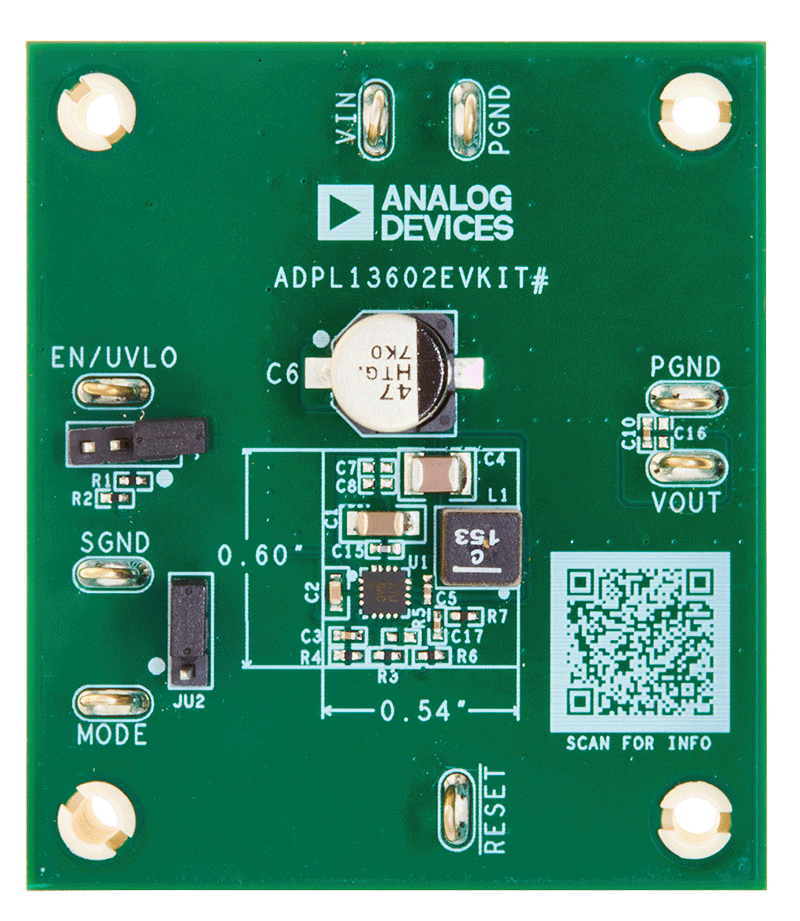

ADPL13602EVKIT# 评估套件（EV 套件）设计可靠，用于评估高效率、同步压降型 DC-DC 转换器 ADPL13602。EV 套件采用 6.5V 至 36V 输入电源，可提供 5V/2.4A 输出。评估套件可编程开关频率预设为 500kHz，可优化效率和元件尺寸。该 EV 套件具有可调输入欠压锁定、可调软启动和开漏 RESET 信号。EV 套件还提供了良好的布局示例，该示例针对热性能进行了优化。有关集成电路的优点和功能的更多详细信息，请参阅 ADPL13602 数据手册。

相关产品

系统需求

  • ADPL13602 评估板 #
  • 6.5V 至 36V, 2.5A 直流输入电源
  • 可提供 2.4A 灌电流的负载
  • 一个数字电压表 (DVM)
