用户手册 Rev. 0
1 查看全部
评估软件
1 查看全部

概览

优势和特点

  • 计量子系统以及二级、7kW 至 22kW 电动汽车供电设备 (EVSE) 的其他选定功能
  • 适用于 ADE9112、ADE9113 和 ADE9178 的全功能板
  • 额定电压为三相，240V RMS 线对中性电压
  • 额定电流测量高达 32A，使用板载分流器
  • 支持高达 22kW 的组合功率传输至负载
  • 采用 MAX32672 低功耗、安全微控制器
  • 支持 LCD 显示屏以显示能量和状态更新
  • 通过 RS-485 通信接口支持 MODBUS™ 协议
  • 支持 Protobuf™消息与 EVerest 开源软件（OSS）进行通信
  • IEC61851 兼容状态机实现

产品详情

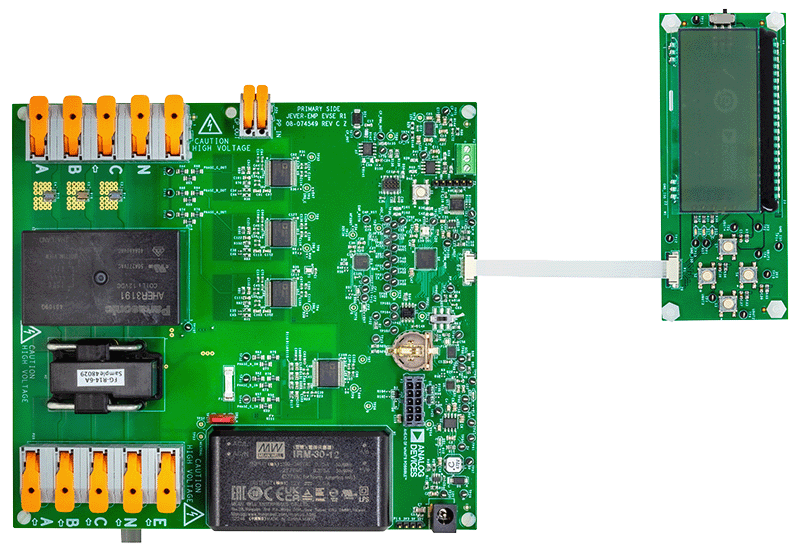

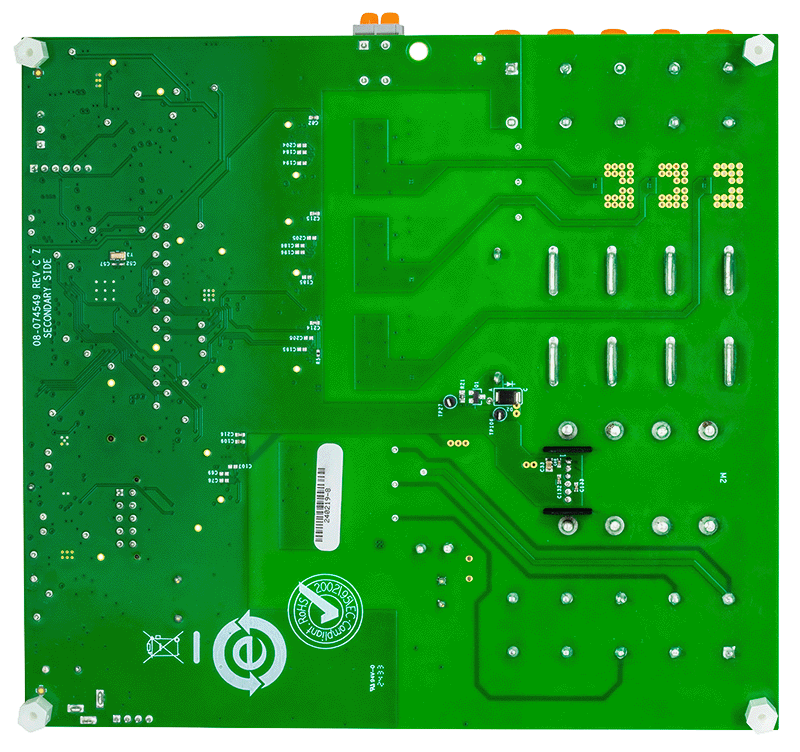

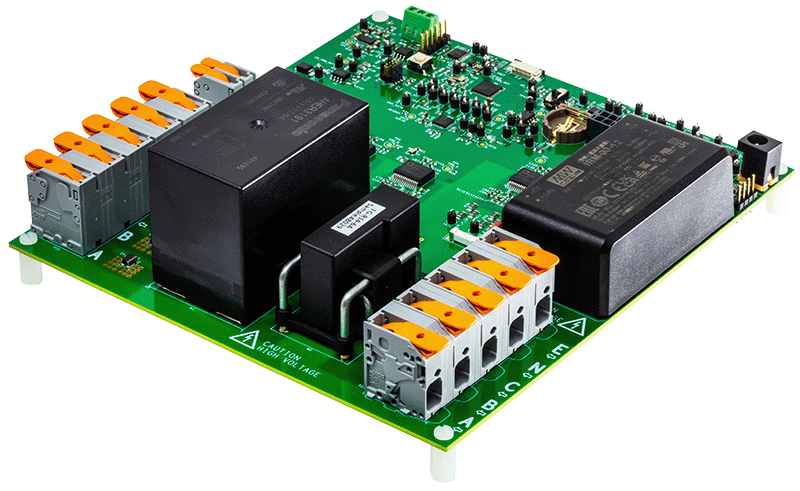

AD-ACEVSE22KWZ-KIT 是针对计量子系统和其他选定功能在内的 2 级、7 kW 至 22 kW 交流电动汽车供电设备 (EVSE) 的参考设计。它包括 ADE9113 隔离式 Σ-Δ 模数转换器 (ADC) 与 ADE9178 计量 DSP，可精确测量输送到电动汽车 (EV) 的能量。它包括 MAX32672 超低功耗 ARM® Cortex®-M4 处理器，这是一款经济高效、高度集成且高度可靠的 32 位微控制器，用于收集能量测量数据并安全地将其发送到主机进行显示。当充电插头插入电动汽车时，微控制器上运行充电控制状态机以转换不同的充电状态。该套件包括柔性印刷电路 (FPC) 连接器和 LCD，用于读取充电周期内的能量测量值和状态转变。电源输入/输出、控制导频 (CP) 和接近导频 (PP) 信号在电路板边缘的连接器上显露。输送到电动汽车的能量以分流器和电阻阶梯网络两端的电压降来测量，这使得在现场设置电路板变得容易。

技术与领域

相关产品

使用入门

所需设备

  • USB-TTL 串行适配器（建议使用 ADAFRUIT™ Industries 954 USB 转 TTL）
  • USB 至 RS-485 (推荐使用 Waveshare™ USB 至 RS-485)
  • EV 仿真器（可选）（推荐使用 Megger® EVCA210）
  • 12V、2A 电源
  • 单相或三相电源，能够提供每相 100 VAC 至 240 VAC 0.6A
  • 单相或三相负载

    • 文档

  • 查看全部 (2)
  • 用户手册 (1)
  • 评估设计文件 (1)
    • Document Type

    软件
