MAX96716 评估套件评估套件

概览

优势和特点
产品详情

优势和特点

Deserialzier 通过同轴 FAKRA 或差分 HMTD 连接器接受 GMSL2（所有变体）数据并转换为 MIPI DPHY V1.2 输出。
Windows 7/Windows 10 兼容软件支持
功能强大且易于使用的 GUI，用于全面的设备功能评估
USB 控制接口（含电缆）
电路板由 USB、12V 壁式适配器或外部电源供电
经过验证的 PCB 布局
全面装配且经过测试

产品详情

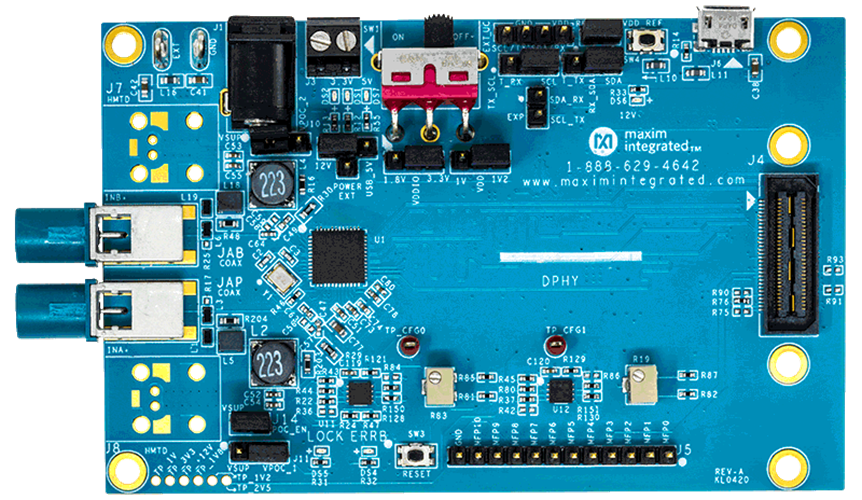

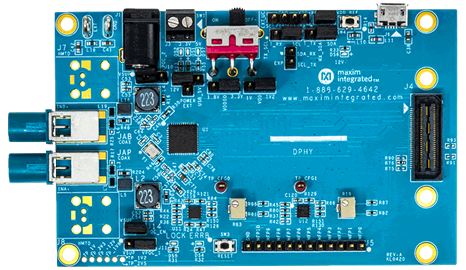

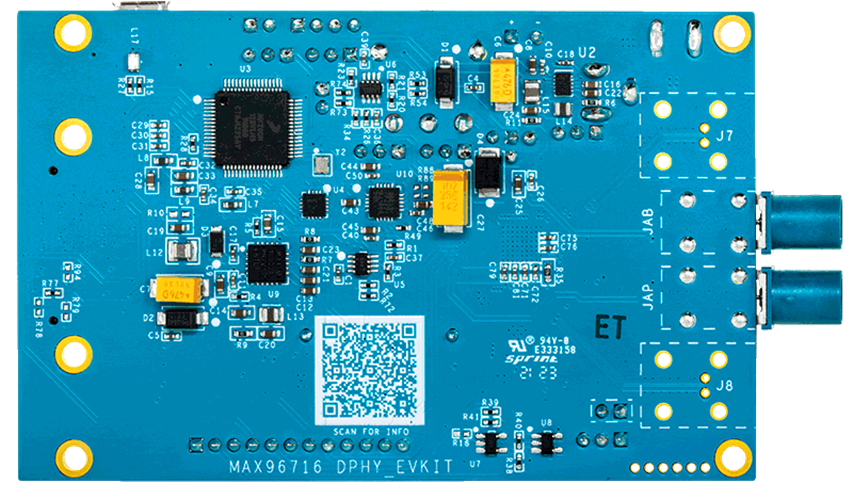

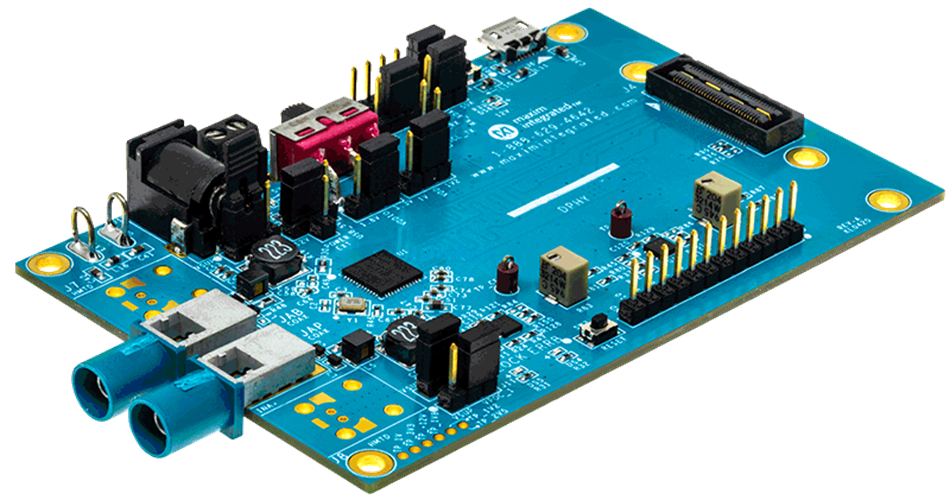

MAX96716 评估套件（EV kit）通过使用标准 FAKRA 同轴电缆或 HMTD 电缆，为评估 Maxim 的器件 MAX96716A、MAX96716F 提供了可靠的平台。这些解串器设备支持高带宽、千兆多媒体（GMSL）串行链路，并提供扩频和全双工控制通道功能。评估套件包括一个易于使用的 Windows 7^®/Windows 10 兼容图形用户界面（GUI），可用于测试器件功能。

在以下章节中，术语解串器指的是 MAX96716A 及上面列出的任何器件。术语“串行器”指任何 GMSL-2 串行器设备，特别是 MAX96717。

如需使用标准 FAKRA 同轴电缆或 HMTD 电缆进行完整的 GMSL-2 评估，请订购 MAX96716 COAX/STP 评估套件以及配套的串行器板（本文档中引用了 MAX96717 COAX/STP 评估套件）。要详细了解所有 GMSL-2 功能，包括如何使用各部件的信息，请参阅 GMSL-2 用户指南（GMSL2_Users_Guide_vXX，位于 Maxim 的 GMSL 客户门户文件夹中）。
