概览

优势和特点

  • 可访问4个数据通道和数据输出使能控制引脚
  • 轻松配置isoPower DC/DC转换器控制器件
  • 分离的原边与副边电源层，支持数据通道和集成isoPower的DC/DC转换器独立工作
  • 多个数据和电源连接选项
  • 支持印刷电路板(PCB)边缘安装型同轴连接器
  • 支持有源探头
  • 便于电磁干扰(EMI)评估的布局

产品详情

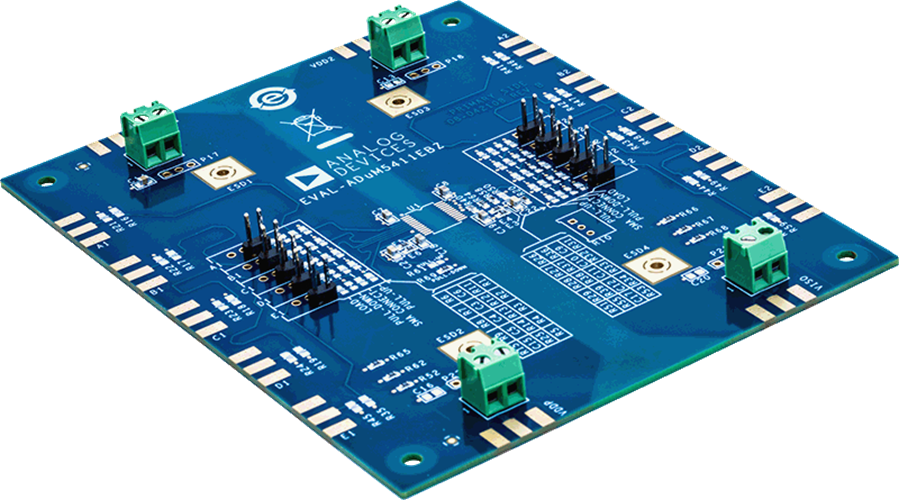

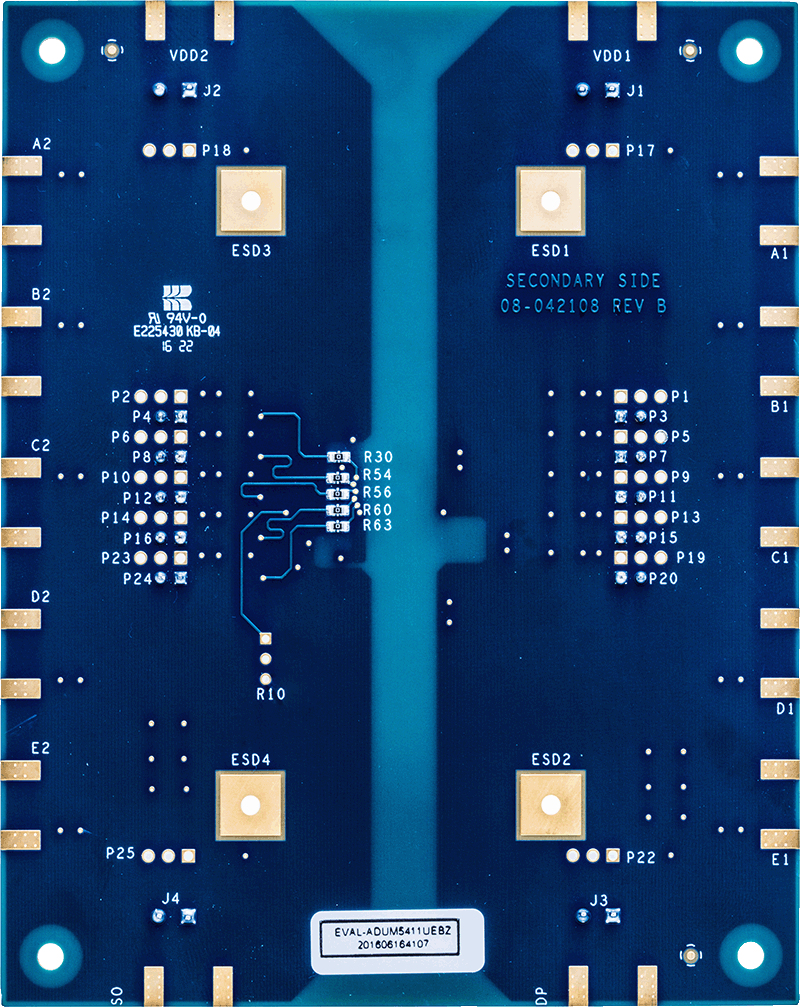

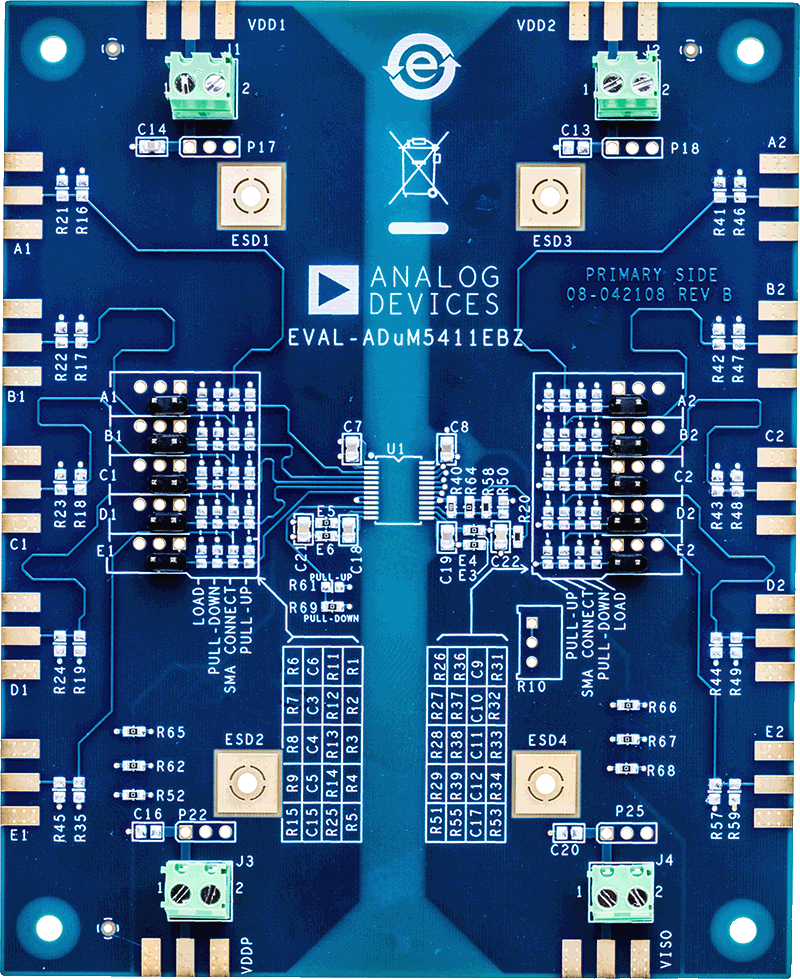

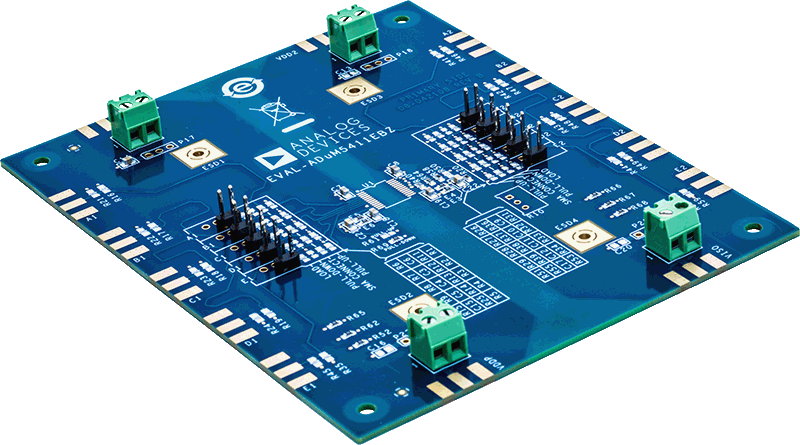

EVAL-ADuM5411EBZ支持四通道iCoupler®数据隔离器，包括集成isoPower DC/DC转换器的ADuM5410/ADuM5411/ADuM5412和ADuM6410/ADuM6411/ADuM6412，采用24引脚SSOP封装。EVAL-ADuM5411EBZ支持信号分配、回送和以电源层和接地层为参考的负载。该评估板还具有EMI评估、旁通和大容量电容。信号源可通过接头引脚或边缘安装SMA连接器（SMA连接器需要单独订购）传导至电路板。该评估板上的螺丝端子板提供电源连接。电路板集成0.2英寸接头位置，可兼容有源探头（探头接头引脚需要单独订购）。


该评估板遵循PCB的较佳4层板设计实践，隔离栅两侧分别集成全电源层和接地层。该评估板没有其它EMI或削减噪声的设计特性。在高工作速度下，或者需要超低辐射时，请参考《AN-1349应用笔记》、《AN-1109应用笔记》和《AN-0971应用笔记》，了解其它评估板布局技巧。


EVAL-ADuM5411EBZ附带安装了ADuM5411。其它集成DC/DC转换器的受支持iCoupler数字隔离器需要单独订购，以便配合EVAL-ADuM5411UEBZ使用，包括ADuM5410、ADuM5412、ADuM6410、ADuM6411和ADuM6412。


有关ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412的完整规格，请分别参见ADI公司提供的ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412数据手册，并且在使用评估板时应当参考本数据手册。

技术与领域

相关产品

包装内含

  • EVAL-ADuM5411EBZ，配有ADuM5411
  • EVAL-ADuM5411UEBZ，未配有DUT（必须单独订购)
