EVAL-ADF4382A
顶部
概览
优势和特点
- 独立评估板，包括具有集成 VCO、环路滤波器、USB 接口、板载基准振荡器、传播延迟校准路径和电压稳压器的 ADF4382A 频率合成器
- 可以利用基于 Windows® 的软件，通过 PC 来控制频率合成器功能
- 由外部 6V 电源供电
产品详情

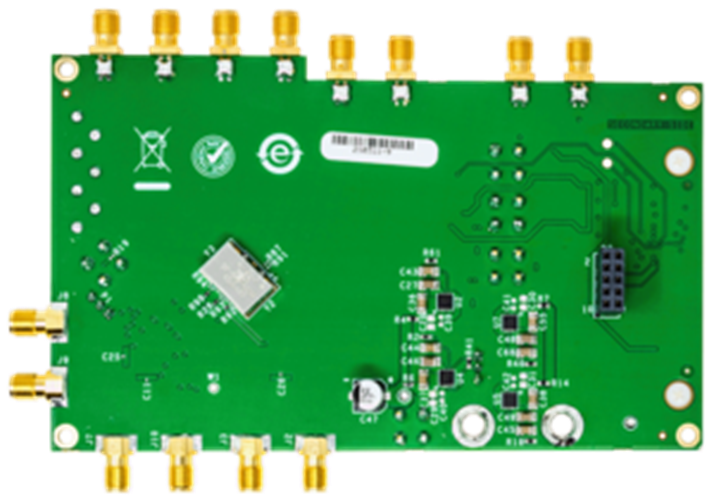

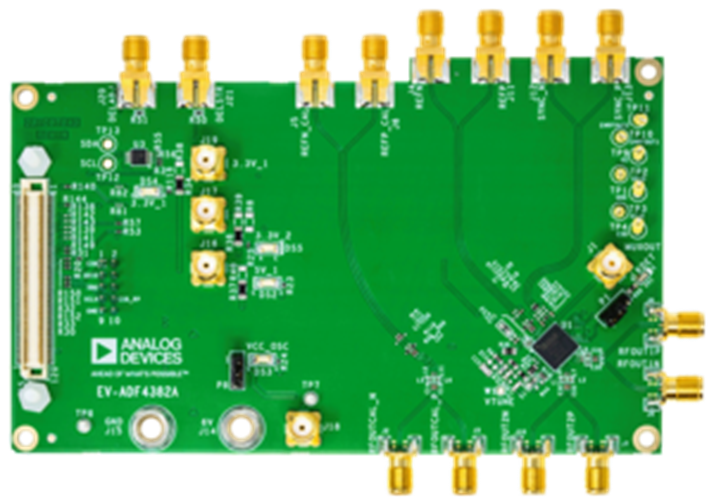

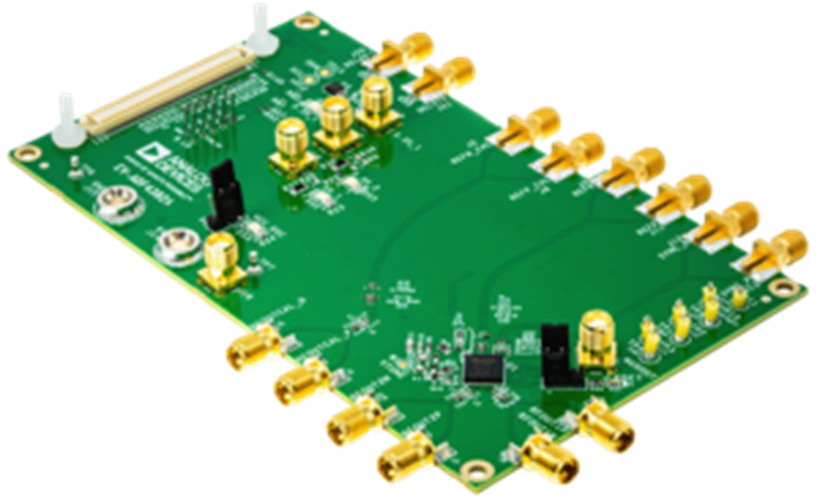

EV-ADF4382ASD2Z 评估带有用于锁相环 (PLL) 的集成压控振荡器 (VCO) 的 ADF4382A 频率合成器的性能。图 1 显示了评估版的照片。EVADF4382ASD2Z 包含 ADF4382A 频率合成器，带有集成 VCO、USB 接口、电源连接器、板载基准振荡器、传播延迟校准路径和微缩版本 A (SMA) 连接器。EV-ADF4382ASD2Z 的输出与 50 Ω 传输线交流耦合，使这些输出适合驱动 50 Ω 阻抗仪器。
EV-ADF4382ASD2Z 需要 SDP-S 控制器板，该控制器板不随评估板套件提供。凭借 ADI 的 ACE 软件，SDP-S 可对 EV-ADF4382ASD2Z 进行软件编程。
ADF4382A 数据手册中包含 ADF4382A 频率合成器的完整规格说明，使用 EVADF4382ASD2Z 时必须同时参阅本用户指南。
