概览

优势和特点
产品详情

优势和特点

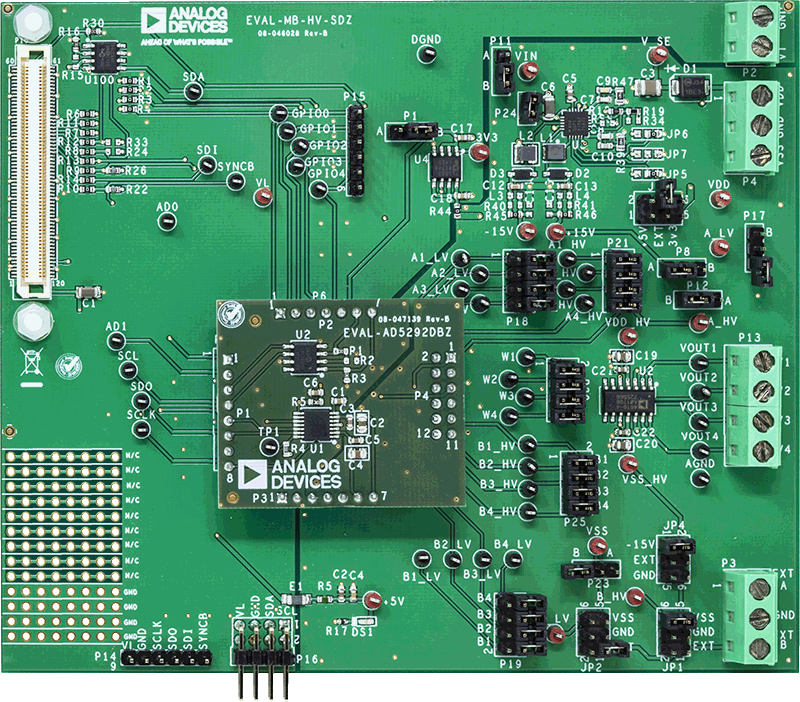

可配合高压数字电位计母板(EVAL-MB-HV-SDZ)使用的全功能评估板
通过SDP-B或SDP-S进行PC控制
PC控制软件
20次可编程
1%电阻精度

产品详情

本用户指南介绍用于评估AD5292数字电位计的全功能EVAL-AD5292DBZ板。AD5292是一款单通道、1024位数字电位计，端到端电阻容差误差小于±1%，并具有20次可编程(20-TP)存储器。AD5292能够在高电压下工作，同时支持±10.5 V至±16.5 V双电源和21 V至33 V单电源供电。

AD5292采用串行接口，能够以最高50 MHz的时钟速率工作，并与标准串行外设接口(SPI)兼容。

EVAL-AD5292DBZ通过USB内部电源供电，支持外部电源供电以提供逻辑电压电平。逻辑电压电平通过单个2.7 V至5.5 V电源提供。EVAL-AD5292DBZ可在单电源和双电源模式下工作，并包括一个输出缓冲区。

AD5292的完整规格参见ADI公司的AD5292数据手册。使用评估板时，必须同时参阅数据手册和本用户指南。
