AD-M2KBNC-EBZ
ADALM2000 BNC适配器板
顶部
概览
优势和特点
- 所有通道上的交流或直流耦合
- 可以将模拟输入重新配置为差分输入通道
- 访问所有其他ADALM2000输出引脚
- 包装盒中包含示波器探头、BNC至抓取器和微型测试夹
产品详情

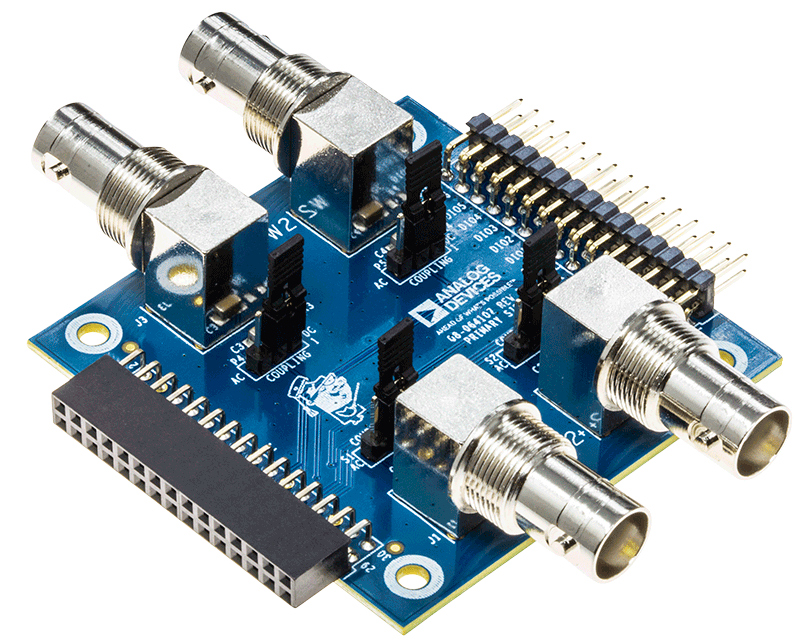

AD-M2KBNC-EBZ是一款ADALM2000外挂板，允许用户将示波器探头和其他测试引线连接到M2K模拟输入。

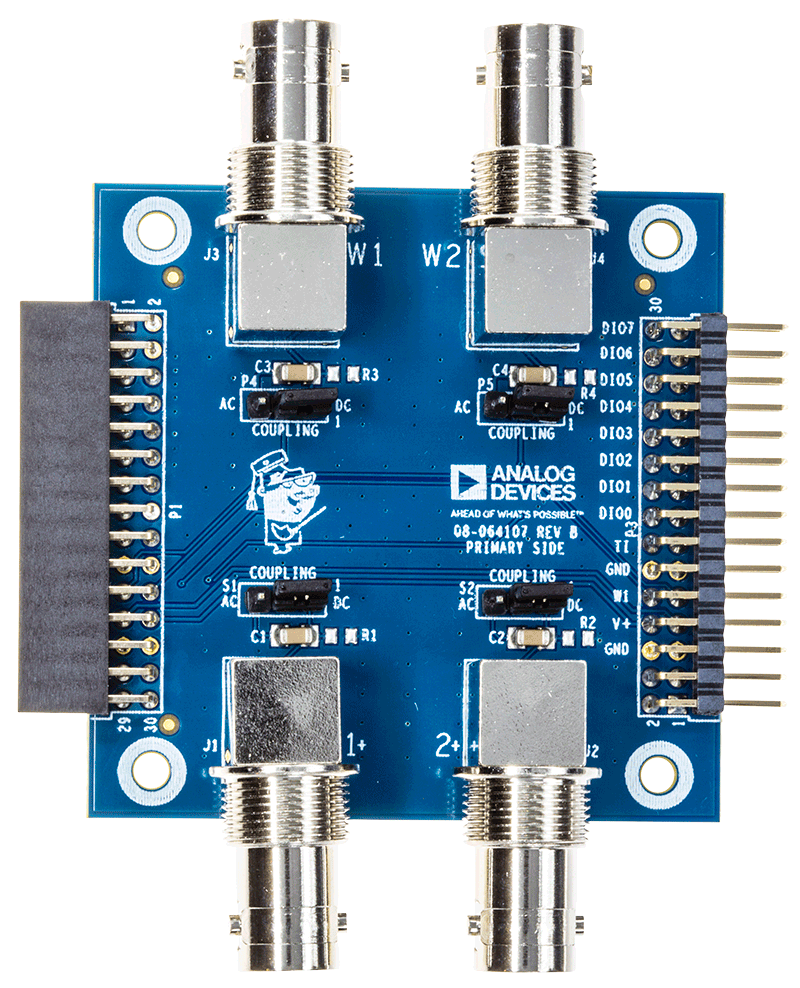

AD-M2KBNC-EBZ具有2个单端输入通道和2个单端输出通道。所有这些通道均端接在直角BNC连接器中，以提供快速连接和锁定机制。

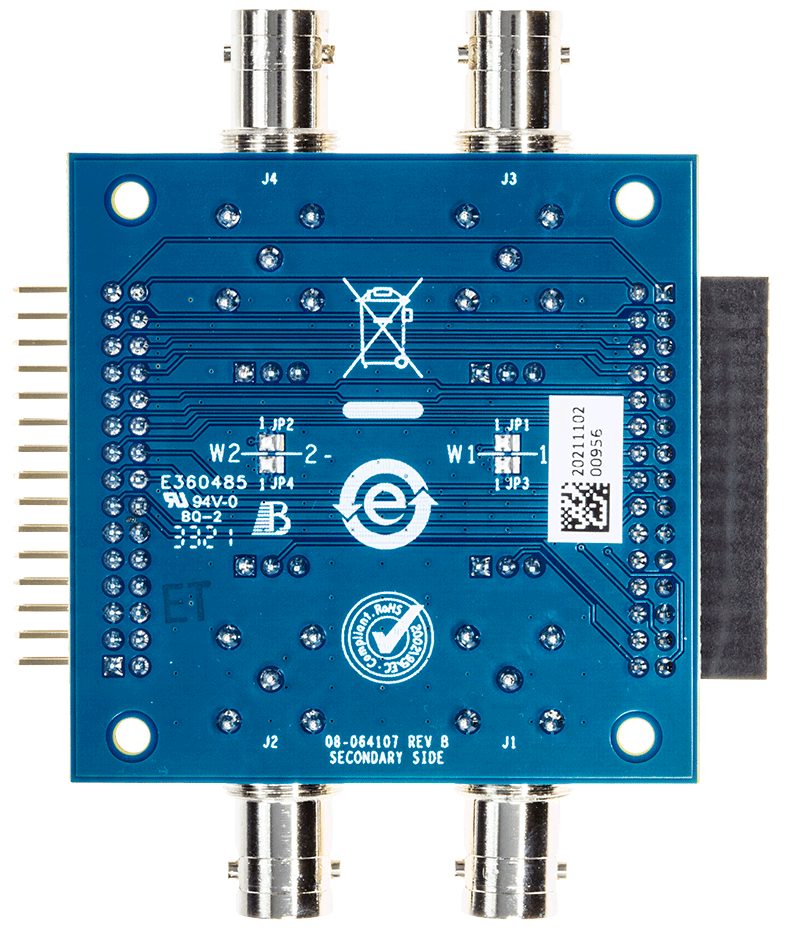

通过改装电路板底部的焊接跳线，可以将单端输入通道重新配置为差分输入通道。通过这种方式，所有4个BNC连接器将用于模拟输入部分，且该板的30引脚接头上仍提供M2K输出。
应用
- 电子测试与测量设备
- 通用信号处理应用
- 自动化测试设备
- 教育应用
包装内含
- AD-M2KBNC-EBZ

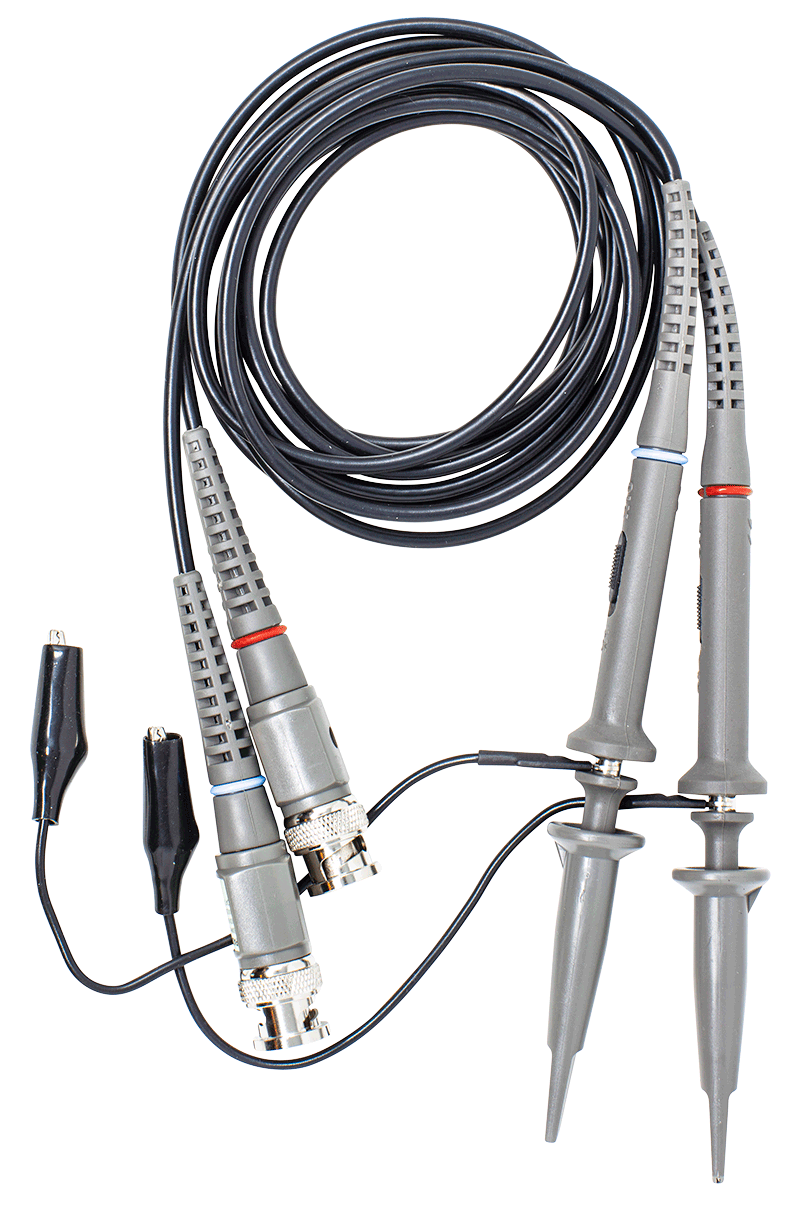

- 2个示波器探头

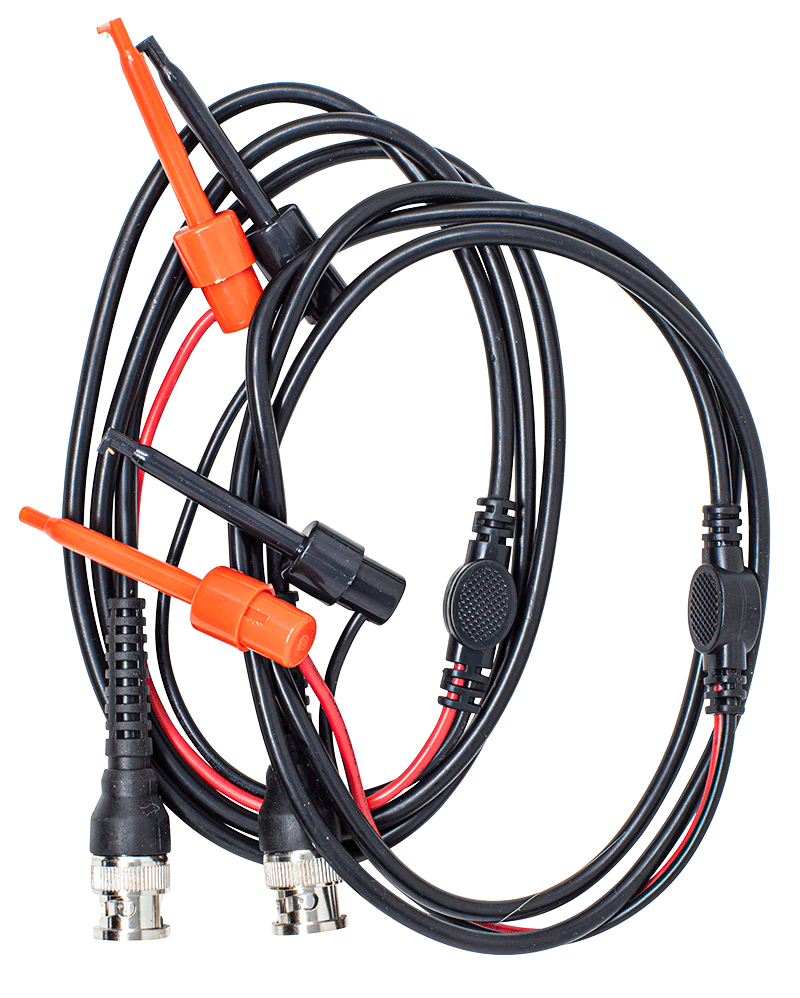

- 2个BNC连接电缆

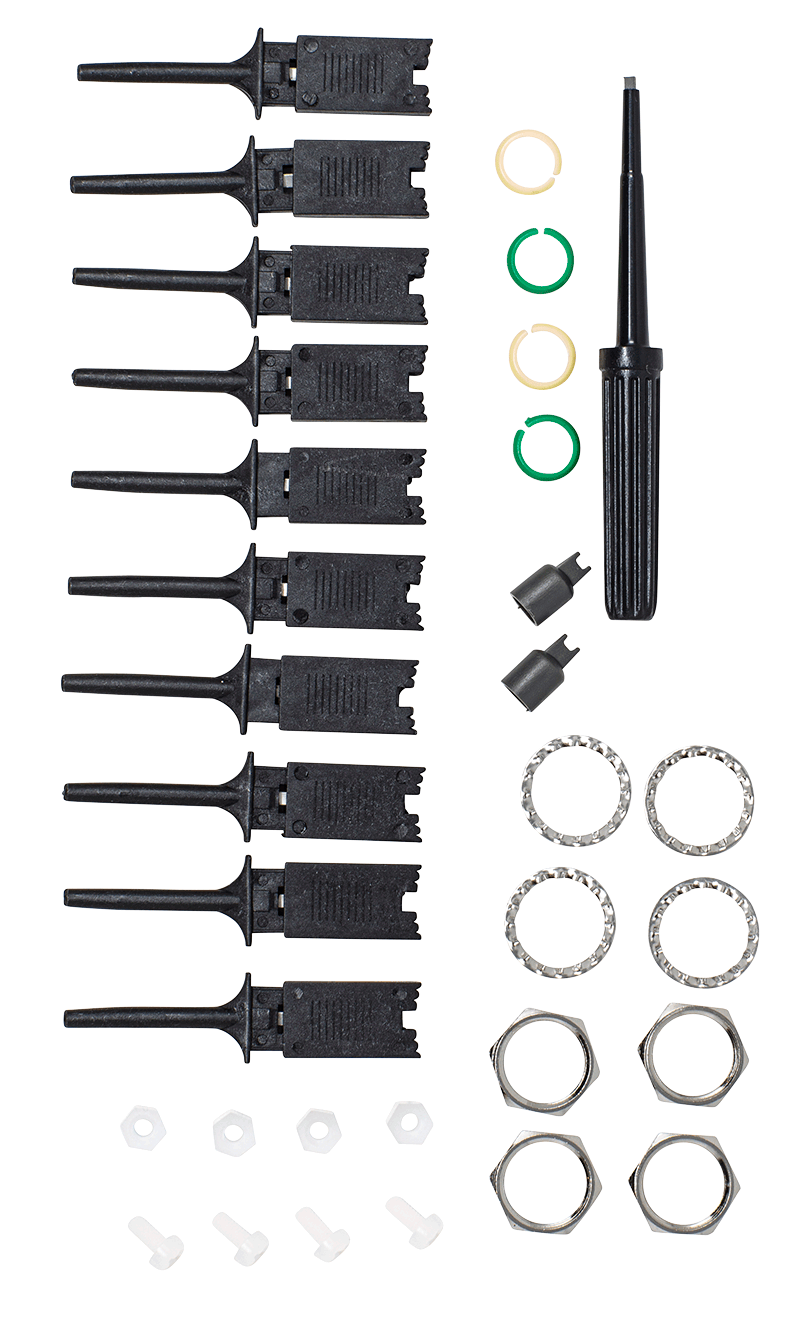

- 10个微型捕获器测试夹
使用入门
BNC适配板只需插入ADALM2000便可直接使用。无需任何电源或附加电路。
文档
-
User Guide for AD-M2KBNC-EBZ ADALM2000 BNC Adapter Board2021/8/11WIKI
