AN-876：用ADI公司的ADT75替代国家半导体公司的LM75

ADT75分为两种等级：ADT75A和ADT75B。

ADT75B是高温精密器件，ADT75A设计用作LM75的替代选择。

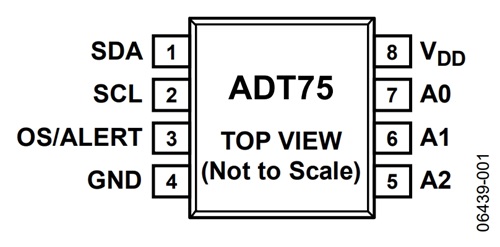

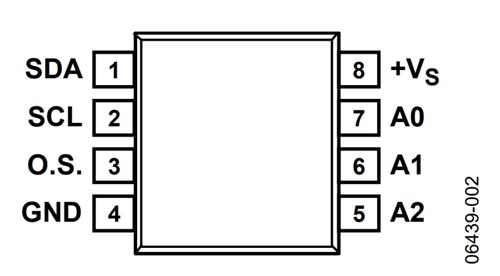

ADT75的功能、引脚和封装均与LM75兼容，用ADT75替LM75时，无需修改软件或硬件。

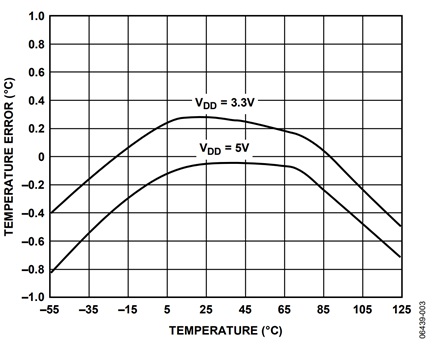

在整个温度范围内，ADT75A与LM75的性能和功能完全兼容。这两款器件具有相似的性能曲线(参见图3)。

注意，如果需要更高的精度，推荐使用ADT75B。

¹ ADT75和LM75具有相同的寄存器内容。ADT75包含更多的寄存器位，用于单稳态模式、SMBus报警使能和额外的温度分辨率位。可以忽略所有这些额外寄存器的内容，而不必修改LM75软件。

注意，ADT75有一个LM75所不具备的额外特性，这就是SMBus报警功能。如果用户选择使用ADT75的这个特性，必须将配置寄存器的位7设置为使能。

ADT75分为两种等级：ADT75A和ADT75B。ADT75B是高温精密器，ADT75A设计用作LM75的替代选择。ADT75A与LM75之间存在一些细微的差异，但这并不影响任一器件在同一插槽中使用的能力。ADT75A是LM75的增强型器件，具体区别如表2所列。

表2. ADT75A与LM75的区别
特性	LM75		ADT75A
特性	注释	条件	注释	条件
V_DD		仅3.3 V和5 V		3.0 V 至 5.5 V
V_DD时的数据手册规格		3.3 V和5 V		3 V 至 5.5 V
温度范围		−55°C至+125°C		−55°C 至 +125°C
温度精度	T_A = −55°C 至 +125°C	±3°C(最大值)	T_A = +100°C 至 +125°C	4.5 V 至 5.5 V, ±2°C (典型值)
分辨率(位)		8, 9		8, 9, 10, 11, 12
温度转换时间(最大值)		100 ms		60 ms
电源电流( I²C无效)	LM75B @ 3.3 V 和 5 V LM75C @ 3.3 V 和 5 V	500 μA 1 mA	V_DD = 3.3 V V_DD = 5 V	500 μA 525 μA
关断电流(3.3 V)		4 μA (典型值)	典型值 = 3 μA	8 μA (最大值)
关断电流(5 V)		6 μA (典型值)	典型值= 5.5 μA	12 μA (最大值)
单次转换寄存器	LM75上不存在	N/A	ADT75上存在¹ ；3.3 V时的功耗	78.6 μW (典型值)
SMBus报警	LM75上不存在	N/A	需要时，通过设置配置寄存器的D7位可使能SMBus报警功能

¹专用于降低功耗。

ADT75B的温度精度特性远优于LM75，如表3所示。

单稳态模式是ADT75的一个特性，LM75不具有该特性。LM75软件对该寄存器无影响，因此无需修改。

该寄存器专门设计用来将功耗降至最低。更多信息参见ADT75数据手册。

激活单稳态模式时，将会发生下面的一系列事件：
