VSC055

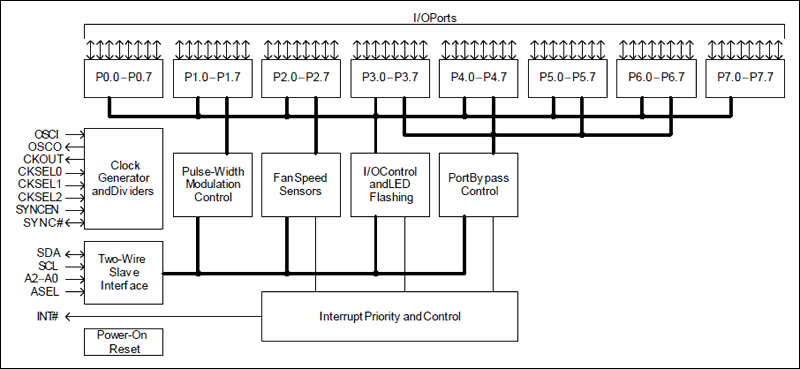

VSC055是一款I/O增强型外设器件，适用于高性价比的光纤通道仲裁环路(FC-AL)、小型计算机系统接口(SCSI)、串行SCSI (SAS)或串行ATA (SATA)机箱管理系统。该器件包含地址可编程的两线串行接口、彝族控制和状态寄存器、I/O端口控制逻辑、专用端口旁路控制逻辑以及时钟发生模块。

结合外部晶振，可将该器件配置为支持最多64位通用I/O、或16位通用I/O、32位端口旁路控制(16对分别支持16路驱动器)、八路风扇转速监视输入以及八路脉宽调制通用控制输出。

VSC055支持各种组合的独立端口旁路电路(PBC)、时钟恢复单元(CRU)、信号检测电源(SDU)功能以及集成方案。器件的控制寄存器部分允许用户将各个I/O引脚独立编程为输入、输出或漏极开路或源极开路输出。

其他控制功能还包括用于直接LED驱动的可选闪光速率、用于产生中断的输入边缘检测、输入至输出旁路功能、风扇转速监视控制以及脉宽调制输出控制。同时包含七个控制寄存器组用于支持子寻址两线串联从器件。这一功能通过32个I/O引脚可支持最多16个独立主机模式两线串行从端口。

VSC055的寻址功能包括三个引脚，这三个引脚用于器件寻址，同时其中的一个引脚可用于选择两种器件类型标识器。

如果想得到该器件的其他支持文档，请email至 (English only)。

应用

• 磁盘备份存储系统
• 企业存储环境管理
• 光纤直连存储(FAS)系统
• 固定内容存储系统
• JBOD阵列
• 替代近线存储系统
• 网络存储(NAS)系统
• 具有RAID的机架式服务器
• 存储局域网(SAN)应用
