OP279
量产轨到轨、高输出电流运算放大器
- 产品模型
- 4
产品详情
- 轨到轨输入和输出
- 高输出电流:±60 mA
- 单电源:5 V至12 V
- 宽带宽:5 MHz
- 高压摆率:3 V/μs
- 低失真:0.01%
- 单位增益稳定
- 无反相
- 短路保护
- 驱动容性负载:10 nF
OP279是一款双通道、轨到轨、高输出电流、单电源放大器,针对要求具有电流或容性负载驱动能力的低电压应用而设计。它可以提供±80 mA(典型值)的吸电流和源电流,能够稳定驱动最大10 nF的容性负载。
OP279的高输出电流有利于耳机、显示器、变压器和功率晶体管等驱动应用。该器件集强大的输出与独特的输入级于一体,即使在单电源设计中,也可保持极低的失真性能,同时具有宽共模范围。
OP279可用作缓冲器,驱动能力远比CMOS输出强。CMOS ASIC和DAC的输出摆幅通常可达到正电源和地电压,但无法驱动数毫安以上的电流。
带宽典型值为5 MHz,压摆率为3 V/µs,因而这些放大器非常适合要求音频带宽的单电源、高增益配置应用。保证工作电压范围为4.5 V至12 V。
在+5 V系统中使用OP279时,可以获得较佳的音频性能。驱动600 Ω负载时的总谐波失真(THD)低于0.01%,噪声也非常低,仅为21 nV/√Hz。每个放大器的电源电流均低于3.5 mA。
OP279提供8引脚塑封DIP和SO-8表贴两种封装,额定温度范围-40°C至+80°C。
参考资料
数据手册 1
应用笔记 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

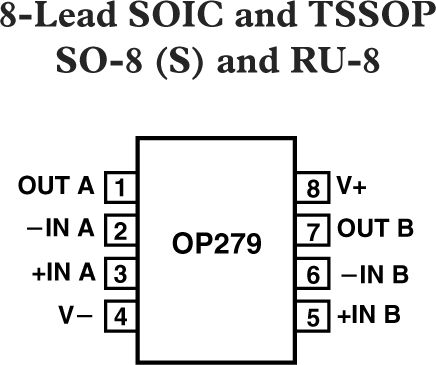

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
OP279GRUZ-REEL | 8-Lead TSSOP | ||
OP279GSZ | 8-Lead SOIC | ||
OP279GSZ-REEL | 8-Lead SOIC | ||
OP279GSZ-REEL7 | 8-Lead SOIC |
产品型号 | 产品生命周期 | PCN |
---|---|---|
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor |
||
OP279GRUZ-REEL | 量产 |
