OP200
不推荐用于新设计低失调、低功耗双通道运算放大器
- 产品模型
- 7
Viewing:
产品详情
- 低输入失调电压：75 μV（最大值）
- 低失调电压漂移：0.5 μV/°C
（最大值，−55°C < TA < +125°C） - 低电源电流（每个放大器）：725 μA（最大值）
- 高开环增益：5000 V/mV（最小值）
- 低输入偏置电流：2 nA（最大值）

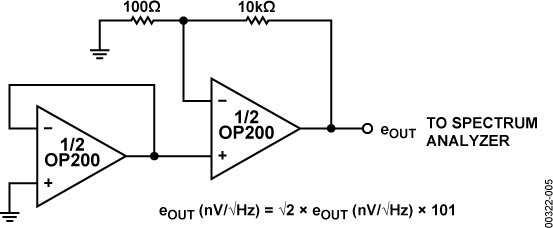

- 低噪声电压密度：11 nV/√Hz (1 kHz)
- 能稳定驱动较大容性负载：10 nF（典型值）
OP200是一款提供OP77型精密性能的单芯片双通道运算放大器。它采用工业标准8引脚排列配置，兼具精密性能及双通道放大器节省空间和成本的优势。
在整个军用温度范围内，OP200具有小于75 μV的极低输入失调电压，漂移小于0.5 μV/°C。开环增益超过500万（10 kΩ负载），输入偏置电流低于2 nA，共模抑制(CMR)高于120 dB，电源抑制比(PSRR)小于1.8 μV/V。OP200的极低输入失调电压通过片内齐纳击穿(Zener zap)调整而实现，无需进行失调牵引。
OP200的功耗很低，每个放大器耗用的电源电流低于725 μA。该双通道OP200的总功耗不到单通道OP07的一半，而性能明显优于这款工业标准运算放大器。OP200的电压噪声密度在1 kHz时为11 nV/√Hz，仅为大多数竞争器件的一半。
OP200是需要多个精密运算放大器和低功耗应用的理想选择。关于四通道精密运算放大器，请参考OP400。
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

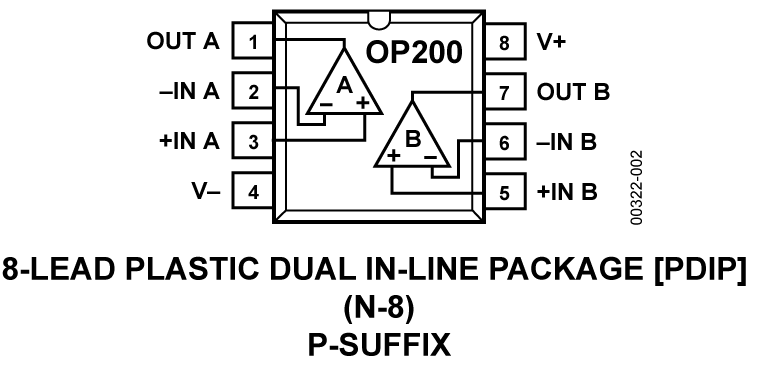

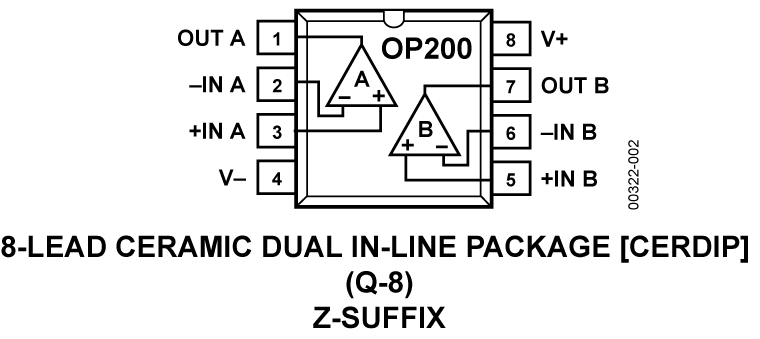

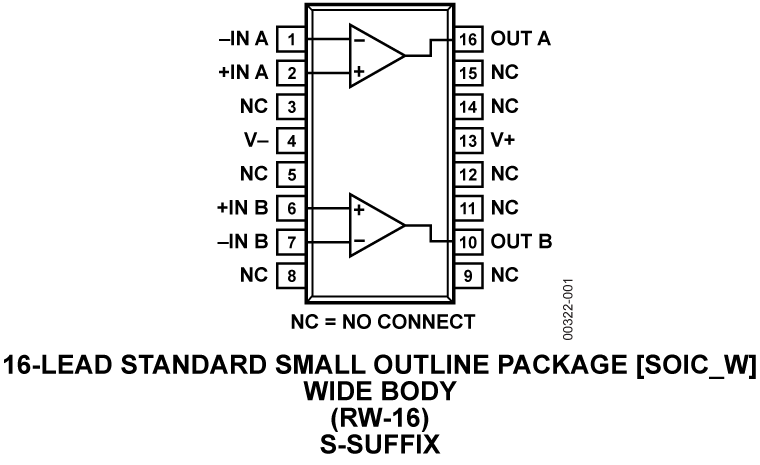

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| 5962-8859301M2A | 20 ld LCC | ||
| 5962-8859301MPA | 8 ld CerDIP | ||
| OP200AZ | 8-Lead CerDIP | ||
| OP200EZ | 8-Lead CerDIP | ||
| OP200GPZ | 8-Lead PDIP | ||
| OP200GSZ | 16-Lead SOIC Wide | ||
| OP200GSZ-REEL | 16-Lead SOIC Wide |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 9, 2018 - 16_0026 Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices |
||
| 5962-8859301M2A | ||
| 5962-8859301MPA | ||
|
9月 7, 2017 - 17_0079 Qualification of TeamQuest Technology Inc., Philippines as an Alternate Test Site for TC-Vos Testing |
||
| 5962-8859301M2A | ||
| 5962-8859301MPA | ||
| OP200AZ | ||
| OP200EZ | ||
| OP200GPZ | 量产 | |
| OP200GSZ | 量产 | |
| OP200GSZ-REEL | 量产 | |
|
6月 6, 2012 - 12_0066 Add capacity for Burn In of Hermetic, 883 & QMLQ/Class B devices at TSSI Cavite |
||
| 5962-8859301M2A | ||
| 5962-8859301MPA | ||
|
11月 9, 2011 - 11_0050 Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines |
||
| 5962-8859301M2A | ||
| 5962-8859301MPA | ||
| OP200AZ | ||
| OP200EZ | ||
|
11月 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
| 5962-8859301M2A | ||
| 5962-8859301MPA | ||
| OP200AZ | ||
| OP200EZ | ||
| OP200GPZ | 量产 | |
| OP200GSZ | 量产 | |
| OP200GSZ-REEL | 量产 | |
|
6月 1, 2011 - 11_0088 Top and Bottom Mark Standardization for Certain LCC (Leadless Chip Carrier) and Metal Can Packages |
||
| 5962-8859301M2A | ||
|
7月 31, 2009 - 09_0106 Removal of Die Fab Code from Topside Marking of Remaining Mil-Grade Products |
||
| 5962-8859301M2A | ||
| 5962-8859301MPA | ||
|
3月 7, 2016 - 15_0224 Reduction of Burn-In Duration for 5962-8859301MPA (OP-200AZ/883) |
||
| 5962-8859301MPA | ||
|
11月 7, 2012 - 12_0199 Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages. |
||
| 5962-8859301MPA | ||
| OP200AZ | ||
| OP200EZ | ||
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| OP200GPZ | 量产 | |
|
8月 4, 2010 - 10_0117 Halogen Free Material Change for SOIC_W Products at Carsem |
||
| OP200GSZ | 量产 | |
| OP200GSZ-REEL | 量产 | |
这是最新版本的数据手册
