MXB7846
2.375V至5.25V、4线触摸屏控制器，内置电压基准及温度传感器
Viewing:
产品详情
- ESD保护的ADC输入
- ±15kV IEC 61000-4-2气隙放电
- ±8kV IEC 61000-4-2接触放电
- 引脚兼容于MXB7843
- +2.375V至+5.25V单电源供电
- 内部+2.5V基准
- 直接电池测量(0至6V)
- 片上温度测量
- 触摸压力测量
- 4线触摸屏接口
- 比值转换
- SPI™/QSPI™ 3线串口
- 可编程的8位/12位分辨率
- 辅助模拟输入端
- 转换间隙自动关断
- 低功耗(外部基准)
- 125ksps下270µA
- 50ksps下115µA
- 10ksps下25µA
- 1ksps下5µA
- 2µA关断电流

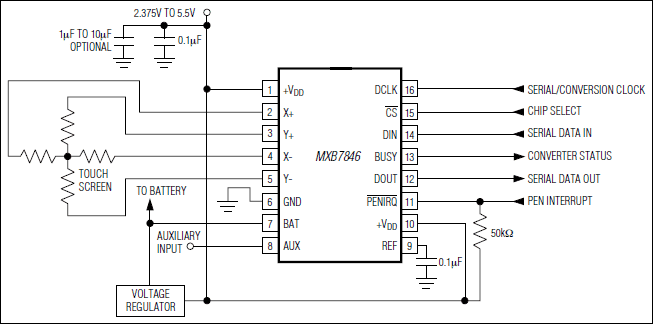

MXB7846是一款工业标准的4线触摸屏控制器，其中包括一个带同步串口的12位采样模数转换器(ADC)，以及用来驱动阻性触摸屏的低导通电阻开关。MXB7846使用内部+2.5V基准或外部基准，可以进行绝对或比值测量。另外，该器件还具有一个片上温度传感器和一个电池监测通道，并且在无需外部元件的情况下可以进行触摸压力测量。MXB7846具有一个辅助ADC输入端。所有模拟输入均是完全ESD保护的，可以省去外部TransZorb™器件。
当使用外部基准时，MXB7846可以确保电源降至+2.375V时仍能正常工作；使用内部基准时，可以确保降至+2.7V仍能正常工作。在关断模式下，功耗的典型值降至0.5µW以下；+2.7V电源下，125ksps采样率时功耗的典型值为650µW。
低功耗性能使MXB7846成为电池供电系统的理想选择，如带阻性触摸屏的个人数字助理和其他便携式设备。MXB7846采用16引脚QSOP和TSSOP封装，额定工作范围为-40°C至+85°C。
应用
- 蜂窝电话
- 寻呼机
- PDA及其它手持设备
- 销售终端机(POS)
- 便携式仪表
- 触摸屏监视器
