MAX9773
1.8W、无需滤波、超低EMI、立体声D类音频功率放大器
1.8W超低EMI立体声放大器，满足FCC辐射标准
产品详情
- 无滤波放大器驱动6英寸电缆可通过FCC辐射标准
- 独特的扩频模式和有源辐射抑制结构，相对于FCC限制具有15dB的裕量
- 零“死区时间” (ZDT) H桥接保持了当前最高水平的THD+N性能
- 单电源供电(2.5V至5.5V)
- 立体声输出(4Ω，VDD = 5V，THD+N = 1%，POUT = 1.8W)
- 无需LC输出滤波
- 高达85%的效率(RL = 8Ω, POUT = 600mW)
- 小于0.1%的THD+N
- 高达80dB的PSRR
- 全差分输入
- 集成咔嗒和噼噗声抑制电路
- 低功耗关断模式(0.1µA)
- 短路和热过载保护
- 引脚兼容于MAX9701
- 提供高效散热、节省空间的封装
- 24引脚TQFN-EP (4mm x 4mm x 0.8mm)
- 20焊球UCSP (2mm x 2.5mm x 0.6mm)

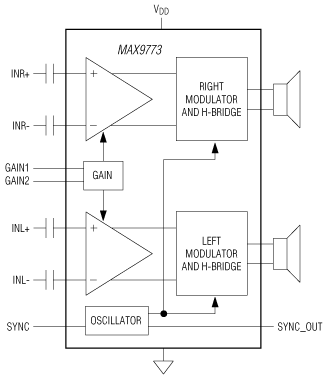

MAX9773第3代、超低EMI、立体声D类音频功率放大器具有AB类放大器的性能和D类放大器的效率。MAX9773能够向4Ω负载提供每通道1.8W的功率，效率超过90%。在所有可能的瞬变条件下，有源辐射限制(AEL)电路主动控制输出FET的栅极跳变，大大降低EMI。AEL防止了传统D类放大器中感性负载自激所引起的高频辐射。零死区时间(ZDT)使输出FET能够同时切换，而不会产生交叉传导，从而保持了当前最高水平的效率和THD+N性能。扩频调制技术不需要传统D类器件的输出滤波。这些设计理念减少了应用电路的元件数量，可有效延长电池寿命。
MAX9773提供两种调制方案：固定频率(FFM)模式和扩频(SSM)模式，扩频模式进一步降低了EMI辐射。MAX9773的振荡器可通过SYNC输入与外部时钟同步，从而允许多个Maxim D类放大器的同步工作。同步输出(SYNC_OUT)能够用于需要更多通道的主-从架构。MAX9773采用全差分结构、全桥接负载(BTL)输出，具有全面的咔嗒/噼噗声抑制功能。器件通过两个增益选择输入，设置12dB、15.6dB、20dB和26dB增益，进一步减少了外部元件数量。
MAX9773具有80dB的高PSRR、小于0.1%的THD+N和大于88dB的SNR。短路和热过载保护防止器件在故障状态下受到损坏。MAX9773采用24引脚薄型QFN-EP (4mm x 4mm x 0.8mm)和20焊球UCSP™ (2mm x 2.5mm x 0.6mm)封装。MAX9773工作在-40°C至+85°C扩展级温度范围。
应用
- 蜂窝/多媒体电话
- 手持式游戏控制台
- MP3播放器
- 笔记本电脑
