MAX9526
不推荐用于新设计低功耗、高性能NTSC/PAL视频解码器
功耗最低(200mW)的视频解码器，支持高性能54MHz/10位操作
产品详情
- 支持所有NTSC和PAL制式
- NTSC M、NTSC J、NTSC 4.43、PAL B/G/H/I/D、PAL M、PAL N和PAL 60
- 易配置，工作时仅需16个用户可编程寄存器
- 自动配置和制式选择
- 10位、4倍过采样(54Msps) ADC，提供真正的10位数字处理
- 灵活的输出格式
- 10位并行ITU-R BT.656输出，带嵌入式TRS
- 8位并行ITU-R BT.656输出，带独立的HS和VS
- +1.8V数字和模拟供电电压
- +1.7V至+3.45V数字I/O供电电压
- 汽车级工作温度范围(-40°C至+125°C)
- 低功耗模式
- 关断模式(< 100µW，典型值)
- 休眠模式，带连续输入检测(< 5mW，典型值)
- 带AGC的2选1视频输入复用器

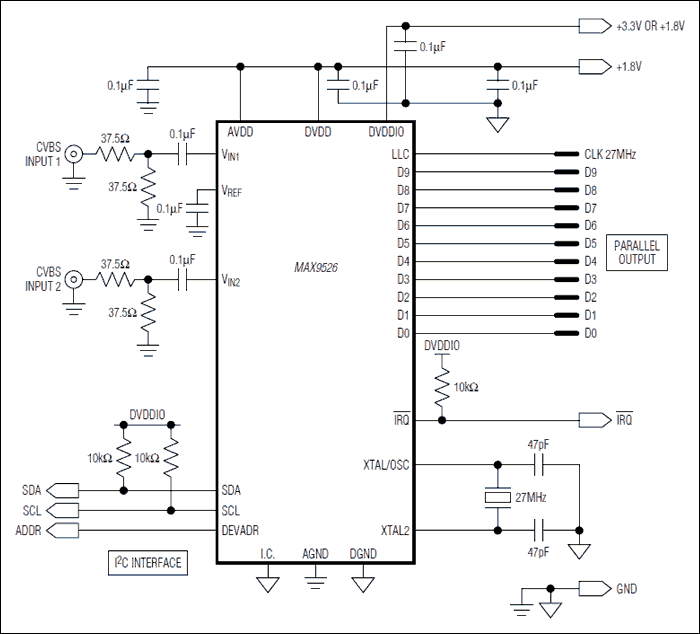

MAX9526低功耗视频解码器将NTSC或PAL复合视频信号转换成8位或10位YCbCr分量视频，符合ITU-R BT.656标准。该器件上电时进入完全工作模式并自动配置，对检测到的输入标准信号进行解码。MAX9526在常规工作模式下典型功耗为200mW，关断模式下典型功耗小于100µW。
内部10位、54MHz模/数转换器(ADC)对输入信号进行4倍过采样。MAX9526具有带失调校准的直流恢复电路和自动增益控制功能，可精确优化ADC的满量程范围。
集成模拟抗混叠滤波器省去了外部滤波元件。MAX9526包括2:1输入复用器，根据输入端的有效信号自动选择信号。
内部行锁定锁相环(PLL)产生采样时钟和行锁定时钟(LLC)输出，提供ITU兼容输出。另外，还能将PLL相应地配置成提供采样时钟、分别输出2倍和1倍晶振频率的时钟。
MAX9526提供多路自适应梳状滤波器，降低色度串扰和亮度串扰。
数字电源和模拟电源均使用1.8V单电源。数字输出电路采用独立的+1.7V至+3.45V电源供电，可直接与较宽电压范围的数字处理器连接。MAX9526工作在-40°C至+125°C汽车级温度范围，采用28引脚QSOP和32引脚TQFN (5mm x 6mm)封装。
应用
- 汽车娱乐系统
- 防撞系统
- 安全监控/CCTV系统
- 电视
