MAX7438
三通道视频重建滤波器，后肩钳位至地
3通道视频重建滤波器，输出端无需大尺寸交流耦合电容
Viewing:
产品详情
- 输出视频信号后肩钳位至地电位
- 省去输入/输出交流耦合电容
- 0.1%线时间失真
- 阻带：27MHz处衰减55dB
- 通带：5MHz内平坦度±0.8dB
- 微分增益 = 0.05%，微分相位 = 0.05度
- 输入信号丢失时输出钳位至地
- 每路输出可驱动两路150Ω视频负载
- 最大2dB的高频提升控制
- 特别适合于NTSC、PAL与SDTV的CVBS、Y/C (S视频)和RGB (Y，Pb，Pr)输出
- 滤波器旁路模式
- 小巧的20引脚5mm x 5mm薄型QFN封装

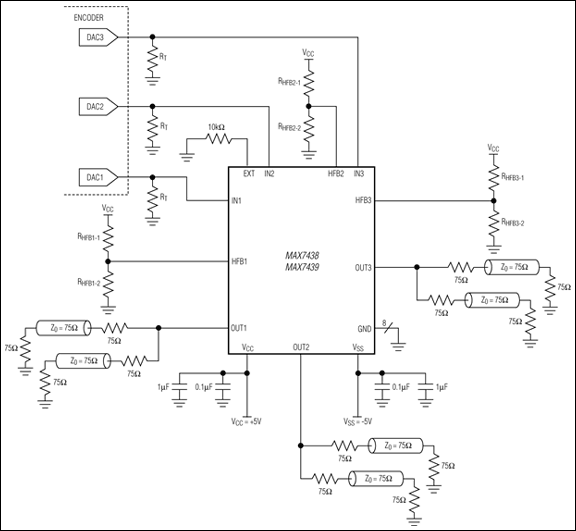

MAX7438/MAX7439三通道标清视频重建滤波器包含一个后肩钳位电路，可将视频信号的输出消隐电平设定在地电位。MAX7438/MAX7439的每个通道都包含一个具有可调节高频提升的低通滤波器和一个能够驱动两路标准150Ω视频负载的输出缓冲器。各通道输出视频信号的消隐电平均钳位至地，省去了大容量交流耦合输出电容。直接输入耦合电路省去了输入交流耦合电容。这种直流入/直流出结构极大地降低了线时间失真。MAX7438/MAX7439非常适合于抗混叠和数字视频设备(例如机顶盒、DVD、PVR和硬盘录像机等)中DAC输出的平滑。MAX7438/MAX7439采用±5V双电源供电。
三通道的MAX7438/MAX7439适用于Y、Pb、Pr和RGB分量视频信号，三路复合视频信号或者Y/C加CVBS视频信号。每个滤波通道在27MHz有60dB的衰减，从DC至5MHz具有最大的通带平坦度。
MAX7438内部提供+2V/V增益，MAX7439提供+3V/V增益。
应用
- 便携式摄像机
- 用于NTSC、PAL、SDTV的复合、组合S视频输出
- 游戏控制台
- 机顶盒/HDR/DVD
