MAX5958
三通道PCI Express、热插拔控制器
业内首款三通道、PCI Express热插拔控制器，可有效节省电路板空间和成本
产品详情
- 兼容于PCIe
- 为3路PCIe插槽的12V、3.3V以及3.3V辅助电源提供热插拔控制
- 为辅助电源提供内部功率MOSFET
- 控制di/dt和dV/dt
- 过流/短路条件下提供有效限流限制
- 可编程限流超时
- 具有可编程上电复位(POR)超时周期(缺省值160ms)的/PWRGD输出
- 发生过流和过热故障时，闭锁/FAULT输出
- 带4ms去抖提示开关输入/输出
- 在线检测输入
- 强制导通输入便于测试/调试
- 热关断
- 允许通过SMBus接口的I/O扩展器进行控制

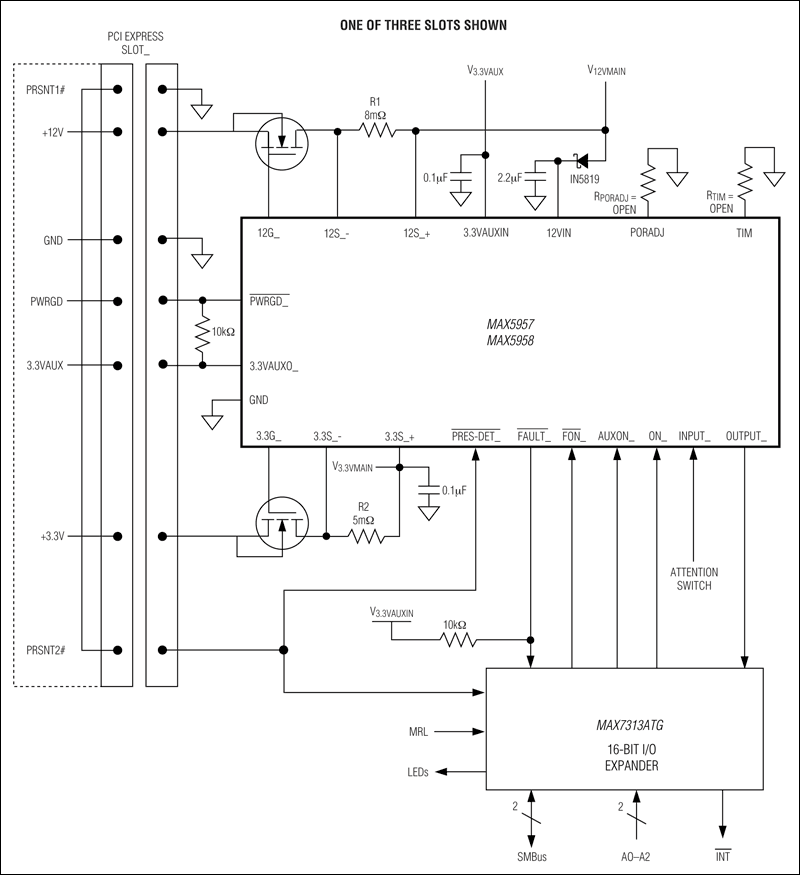

MAX5957/MAX5958三通道热插拔控制器为PCI Express (PCIe)®应用而设计。这两款器件为三路PCIe插槽的12V、3.3V以及3.3V辅助电源提供热插拔控制。MAX5957/MAX5958的逻辑输入/输出可直接与系统热插拔管理控制器连接，或通过SMBus™与外部I/O扩展器(如MAX7313)连接。集成去抖报警开关与在线检测信号简化了系统设计。
MAX5957/MAX5958驱动六个外部n沟道MOSFET，用来控制12V与3.3V主输出。3.3V辅助输出通过内部0.2Ω n沟道MOSFET控制。内部电荷泵为12V输出提供栅极驱动，而3.3V输出的栅极驱动由12V输入电源提供，该电源钳位在比对应的3.3V主电源高出5.5V电压上。3.3V辅助输出完全独立于主输出，并有自己的电荷泵。
上电时，MAX5957/MAX5958保持所有MOSFET (内部及外部)关闭，直到电源上升到各自的欠压锁定(UVLO)门限以上。接到导通命令时，为了限制电源浪涌电流，MAX5957/MAX5958以恒定的栅极电流缓慢开启外部、内部MOSFET。
MAX5957/MAX5958始终对电流进行有效限制，对所有输出进行保护，出现过流情况时，器件关断输出。发生过流故障后，MAX5957L/MAX5958L闭锁，而MAX5957A/MAX5958A在重试时间周期后自动重新启动。MAX5957/MAX5958提供闭锁以及自动重试两个版本(参见完整数据资料中的Selector Guide部分)。
MAX5957/MAX5958采用56引脚TQFN封装，工作在-40°C至+85°C温度范围。
应用
- 台式/移动服务器平台
- 嵌入式设备
- 服务器
- 工作站
