MAX5888
量产3.3V、16位、500Msps、高动态性能DAC,差分LVDS输入
低功耗、3.3V、16位、500Msps LVDS DAC,具有业内领先的76dBc SFDR
- 产品模型
- 4
产品详情
- 500Msps输出更新速率
- 单电源3.3V工作
- 出色的SFDR和IMD性能
- 当fOUT = 40MHz (至奈奎斯特频率),SFDR = 76dBc
- 当fOUT = 10MHz,IMD = -85dBc
- 当fOUT = 61MHz,ACLR = 73dB
- 满量程输出电流2mA至20mA
- 兼容于差分LVDS的数字和时钟输入
- 片上1.2V带隙基准
- 低功耗130mW
- 68引脚QFN-EP封装
MAX5888是先进的16位、500Msps数模转换器(DAC),设计用于满足要求性能苛刻的信号合成应用,如无线基站和其它通讯应用。该DAC工作于3.3V单电源,提供无以伦比的动态性能,如76dBc的无杂散动态范围(SFDR) (fOUT = 40MHz时)。该DAC支持500Msps的更新速率,且功耗小于250mW。

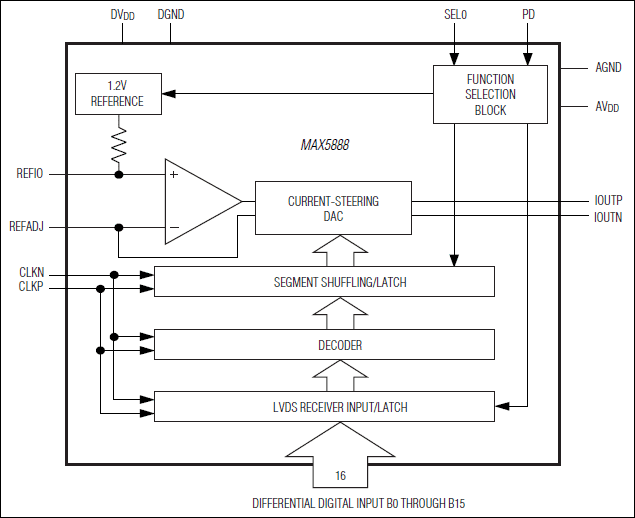

MAX5888采用电流导引结构,该结构支持满量程输出电流范围2mA至20mA,允许差分电压输出摆幅在0.1VP-P至1VP-P之间。
MAX5888具有集成的1.2V带隙基准和控制放大器,以保证高精度和低噪声特性。此外,单独的基准输入允许用户外接基准,以获得最大的灵活性和提高增益精度。
MAX5888的数字和时钟输入设计为兼容于低电压差分信号(LVDS)的电平。MAX5888提供焊盘裸露(EP)的68引脚QFN封装,满足扩展级工业温度范围(-40°C至+85°C)。
若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC,请参考参数表。
应用
- 自动测试设备(ATE)
- 基站:单载波/多载波UMTS、CDMA, GSM
- 通信:LMDS、MMDS、点到点微波通信
- 数字信号合成器
- 仪表
参考资料
数据手册 2
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX5888AEGK+D | 68-LFCSP-10X10X0.85 | ||
MAX5888AEGK+TD | 68-LFCSP-10X10X0.85 | ||
MAX5888EGK+D | 68-LFCSP-10X10X0.85 | ||
MAX5888EGK+TD | 68-LFCSP-10X10X0.85 |
产品型号 | 产品生命周期 | PCN |
---|---|---|
10月 25, 2016 - 1622 ASSEMBLY |
||
MAX5888AEGK+D | 量产 | |
MAX5888EGK+D | 量产 |
