MAX5861
量产DOCSIS 3.1高密度SCQAM和OFDM下行电缆调制器
低功耗、完全集成、符码至RF解决方案:7mW/MHz,12mm X 18mm BGA封装
- 产品模型
- 1
产品详情
- 高密度下行电缆调制器
- 将32 x 6MHz SCQAM信道和DOCSIS 3.1 OFDM信道组合成多达六个192MHz模块
- 集成14位4.9152Gsps RF-DAC
- 高度灵活且可配置
- ITU-T J.83 Annex A、B和C SCQAM信道
- IFFT处理D3.1 OFDM信道
- LVDS或SSTL 1.2/1.5 DDR数据端口
- 一个10位SCQAM端口,具有160信道容量
- 两个9位OFDM端口,具有6个OFDM信道容量
- 信道带宽:
- 1MHz至8MHz (SCQAM)
- 24MHz/48MHz/96MHz/192MHz OFDM
- 192MHz IFFT旁路模式
- 192MHz模块内支持全SCQAM捷变
- 1218MHz输出带宽内支持模块捷变
- 其他特性有助于简化射频设计
- 可编程数字预失真
- 高输出功率:9dBm(连续波峰值)
- 低功耗、紧凑型解决方案
- 5.9W,带128个SCQAM + 2个OFDM信道
- 工作温度范围TA = -40°C 至 TJ = +110°C
- 12mm x 18mm、308引脚LFBGA

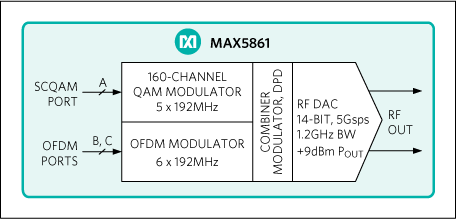

MAX5861是一款集成式高密度SCQAM和OFDM下行电缆调制器、数字上变频器(DUC)和RF数模转换器(RF-DAC)。MAX5861符合DOCSIS 3.1标准,针对融合电缆接入平台(CCAP)硬件进行了优化。MAX5861执行基带I/Q符号到RF上变频,以通过单个RF端口对可选的SCQAM和OFDM模块组合进行数字合成。可同时启动多达六个192MHz SCQAM或OFDM信道模块组合,其中一个模块定义为32 X 6MHz(或24 X 8MHz)SCQAM信道或一个OFDM信道(带宽高达192MHz)。MAX5861具有三个差分时分复用输入数据端口,支持DDR模式下的LVDS或SSTL 1.2/1.5。
MAX5861 SCQAM输入端口A接受10位前向纠错(FEC)编码数据,用于多达160 (6MHz)个独立可编程信道。SCQAM路径执行QAM映射、根升余弦(RRC)脉冲整形和重采样,符合ITU-T J.83 Annex A、B和C标准。此端口还支持使用偏移偏置位的1024-QAM。多达四个通道可以在RRC滤波器旁路模式下以高达2.5Msym/s的速率运行,用于与旧代器件的传统通信。
两个可用的9位OFDM端口B或C中,每一个都支持多达三个12位OFDM IFFT处理信道。每个IFFT处理信道都支持带宽高达192MHz的OFDM块,可选择4k或8k子载波和高达4096-QAM调制选项。两个OFDM端口中,每一个还允许使用单个18位I/Q数据路径绕过IFFT处理,以支持高达192MHz带宽的用户定义调制。
通过将内插滤波器、复数调制器、信道组合器和直接数字频率合成器(DDFS)级联,能够实现43MHz至1218MHz全频段捷变,将SCQAM和/或OFDM信号进行上变频。上变频后的频谱馈送至数字预失真(DPD)模块,以补偿DAC和外部输出放大器中的失真性能限制。
应用
- CCAP、Edge QAM、CMTS
- DOCSIS 3.0/3.1 和 DVB-C/C2
- 多住户单元(MDU)、小型前端
- 远程PHY、同轴电缆媒体转换器
