MAX4885
量产完备的VGA 1:2或2:1多路复用器
- 产品模型
- 2
产品详情
- +5.5V单电源供电
- 漏极开路DDC信号提供可编程电压钳位
- RGB信号导通电阻：低至5Ω (典型值)
- RGB信号导通电容：低至13pF (典型值)
- 先断后合开关提供短路保护
- 电源电流：低至300µA (电荷泵关闭时低于1µA)
- 采用节省空间的32引脚无铅TQFN封装(5mm x 5mm)

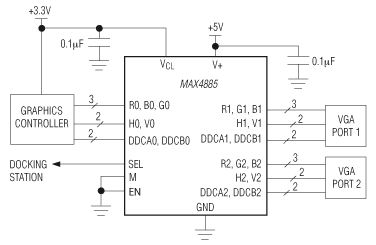

MAX4885集成了宽带模拟开关和电平转换缓冲器，以实现VGA信号的1:2或2:1多路选择。器件为RGB、显示数据通道(DDC)和水平及垂直同步(HSYNC、VSYNC)信号提供开关。内置电容的低噪声电荷泵提供栅极驱动电压，以提高RGB开关的性能。
在1:2多路选择模式下，HSYNC/VSYNC输入具有电平转换缓冲，以支持低电压CMOS或标准TTL兼容的图形控制器。在2:1多路复用模式下，HSYNC/VSYNC的输出缓冲器被禁止，可处理双向信号。在这两种模式下，DDC被钳位至外部电压，以提供电平转换和保护。MAX4885提供5µA关断模式，为外部路径上的引脚提供±8kV人体模型(HBM)的ESD保护。
MAX4885工作于-40°C至+85°C扩展工业级温度范围，采用32引脚TQFN封装(5mm x 5mm)。
应用
- 笔记本电脑
- 服务器
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4885ETJ+ | 32-LFCSP-5X5X0.75 | ||
| MAX4885ETJ+T | 32-LFCSP-5X5X0.75 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 20, 2016 - 1612 ASSEMBLY |
||
| MAX4885ETJ+ | 量产 | |
| MAX4885ETJ+T | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 模拟开关与多路复用器 1 | ||
| MAX4887 | 最后购买期限 | 三通道视频开关 |
工具及仿真模型
IBIS 模型 1
SPICE 模型 1
评估套件
MAX4885评估板
