MAX4852
量产双路SPDT模拟开关，可处理超摆幅信号
- 产品模型
- 2
产品详情
- 符合USB 2.0全速(12MB)和USB 1.1信号开关要求
- 可切换大于VCC的信号
- 0.1ns偏差
- 3.5Ω/7Ω导通电阻
- -3dB带宽：135MHz
- +2V至+5.5V的电源范围
- 与1.8V逻辑兼容
- 低电源电流
- 1µA (MAX4852)
- 5µA (MAX4850)
- 10µA (MAX4850H/MAX4852H)

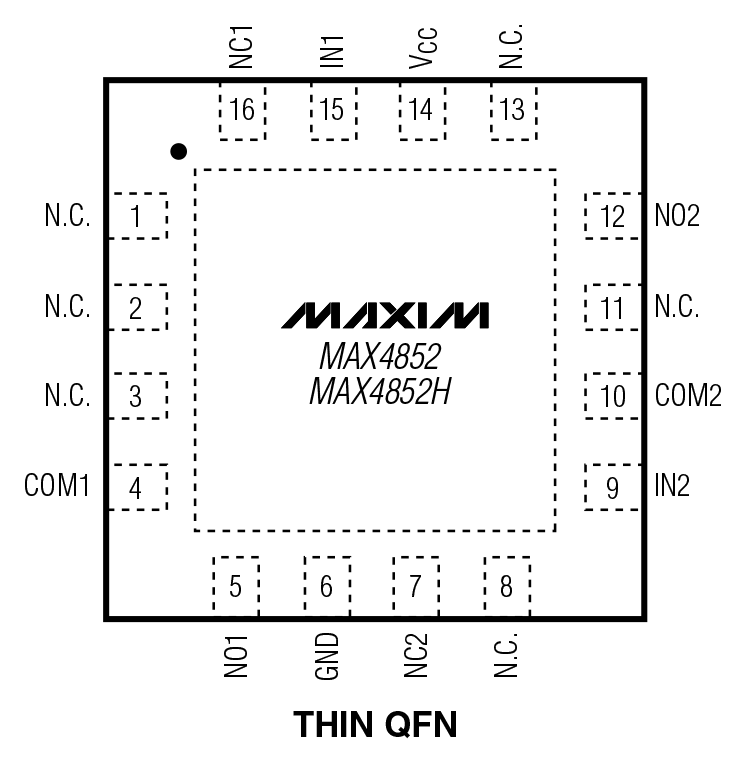

- 提供节省空间(3mm x 3mm)的16引脚TQFN封装

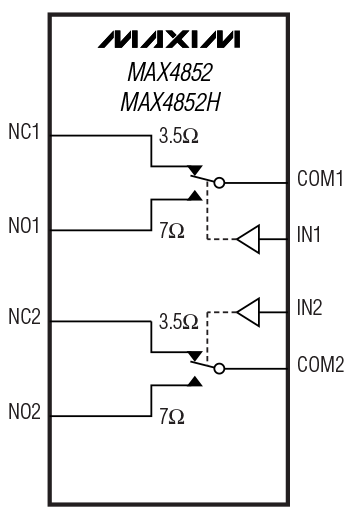

MAX4850/MAX4850H/MAX4852/MAX4852H系列是双路SPDT (单刀/双掷)开关，工作在+2V至+5.5V单电源，可以处理大于电源摆幅的信号。这些开关具有3.5Ω或3.5Ω/7Ω的低导通电阻与低导通电容，可理想用于音频与数据信号的切换。
MAX4850/MAX4850H配置为两个SPDT开关，具有两个比较器，用于耳机检测或静音/传送按键功能。MAX4852配置为两个SPDT开关，不具备比较器，用于1µA的低电源电流。
对于超摆幅应用，这些器件提供信号通过或高阻两种选择。对于MAX4850/MAX4852，即使在超出正电源摆幅的情况下，信号(高达5.5V)也可以不失真地通过开关。对于MAX4850H/MAX4852H，当输入信号超出电源摆幅时，开关输入变为高阻状态。
MAX4850/MAX4850H/MAX4852/MAX4852H提供节省空间的(3mm x 3mm)、16引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 音频信号切换
- 蜂窝电话
- 笔记本电脑
- PDA及其它手持设备
- USB开关
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4852ETE+ | Thin Quad Flatpack, No Leads | ||
| MAX4852ETE+T | Thin Quad Flatpack, No Leads |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| USB模拟开关 1 | ||
| MAX4717 | 量产 | 4.5Ω/20Ω、300MHz带宽、双路SPDT模拟开关，UCSP封装 |
