MAX3805

10.7Gbps自适应接收均衡器

微小的10.7Gbps自适应均衡器，用于传输9.95Gbps至10.7Gbps PRBS数据时，可通过6 mil差分、FR-4电路板传输线达到30英寸(0.75m)的传输距离；通过RG-188a/U型同轴电缆达到8m的传输距离

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 3mm x 3mm封装
  • 在6mil FR-4上传输距离为30in (0.75m)
  • 在同轴电缆上传输距离为24ft (8m)
  • 自动接收均衡降低了通道损耗产生的ISI
  • 高达10.7Gbps的NRZ数据工作范围
  • 信号检测输出
  • 输出使能控制
  • 135mW功耗
  • 终端直流耦合输入和输出可低至1.65V
  • 差分或单端工作方式
  • +3.3V核电源供电
MAX3805
10.7Gbps自适应接收均衡器

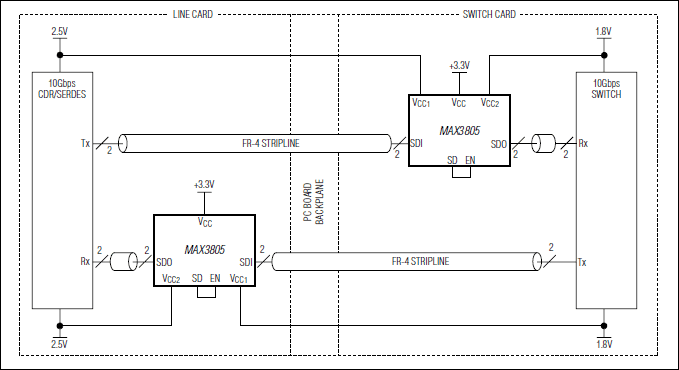

MAX3805：典型工作电路
