MAX3274

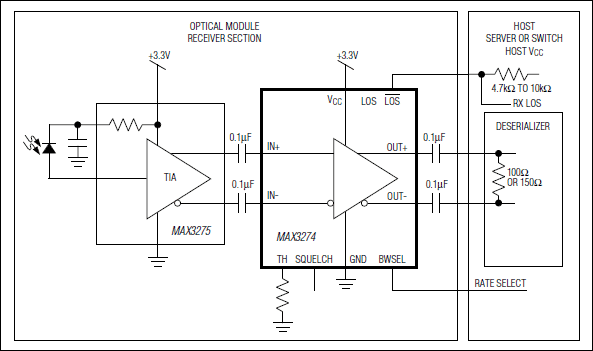

MAX3274为双速率光纤信道限幅放大器，优化用于双速率2.125Gbps/1.0625Gbps光纤信道光学接收器系统。为了抑制传送器的残余张弛振荡(RO)，片内可选的第四级贝塞耳汤普森(Bessel Thompson)滤波器在2GHz时提供15dB (典型)的衰减。放大器具有宽的输入电压范围，输出沿速度受控的固定电压幅度信号。接收器配合MAX3275/MAX3277互阻放大器(TIA)和MAX3274双速率限幅放大器，可符合光纤信道接收器灵敏度光学调制振幅(OMA)规范： 2.125Gbps时49mW_P-P；1.0625Gbps时31mW_P-P。其它特性包括：可编程门限信号丢失(LOS)检测器、输出静音及带宽选择；MAX3274数据输出为电流模式逻辑(CML)。MAX3274采用的16引脚QFN封装形式方便GBIC和小形式接收器模块的设计。

应用

• 双速率光纤通道SFF/SFP光模块
• 光纤通道GBIC光模块
