MAX31820

量产

1-Wire环境温度传感器

数字温度传感器采用TO-92封装，理想用于测量环境温度

数据手册 (Rev. 0)

产品选型表

产品模型: 3

Viewing:

产品详情

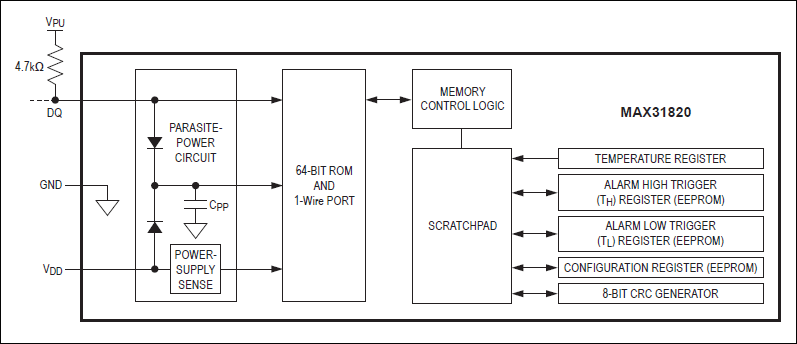

独特的1-Wire接口仅占用一个端口引脚通信
每个器件具有唯一的64位序列号，储存在片上ROM
多点处理功能简化了分布式温度检测设计
无需外部元件
可通过数据线供电；3.0V至3.7V电源范围
温度测量范围：-55°C至+125°C (-67°F至+257°F)
+10°C至+45°C范围内精度保持在±0.5°C
用户可选择温度分辨率：9位至12位
在750ms (最大值)内将温度转换成12位数字
用户可定义非易失(NV)报警设置
报警搜索命令识别并定位温度超出设定门限的器件(温度报警条件)
采用3引脚TO-92封装
TO-92封装便于测量环境温度
软件兼容于DS1822和DS18B20

参考资料

数据手册 2

MAX31820: 1-Wire Ambient Temperature Sensor Data Sheet (Rev.0) 06/28/2013

MAX31820: 1-Wire环境温度传感器 Data Sheet (Rev.0) 12/12/2013

可靠性数据 1

MAX31820 Reliability Data 01/12/2023

用户手册 1

UG-4277: 采用MAXQ2000 USB “拇指”评估套件进行设计 01/07/2009

应用笔记 1

1-Wire搜索算法 12/05/2003

设计笔记 3

简单软件实现1-Wire®温度器件的硬件CRC校验和串行码流的误码检测 12/18/2009

Comparison of the DS18B20 and DS18S20 1-Wire® Digital Thermometers 03/18/2009

Single-Wire Serial Bus Carries Isolated Power and Data 03/23/2006

技术文章 16

Advanced 1-Wire Network Driver 02/14/2023

Reference Design of a 1-Wire® Bidirectional Voltage-Level Translator for 1.8V to 5V 02/21/2023

热管理设计手册 10/18/2010

理解和运用Maxim iButton产品中的循环冗余校验(CRC) 08/25/2004

用XML实现1-Wire®标签 12/05/2003

与Microchip PICmicro微控制器之间的1-Wire®通信 07/20/2004

为1-Wire®器件的扩展功能供电 11/20/2008

1-Wire Master Device Configuration 03/03/2004

传感器信号通道 07/08/2010

DS2480B串行接口1-Wire®线驱动器的使用 08/06/2004

Create a 1-Wire Master with Xilinx PicoBlaze 02/27/2023

Curve Fitting the Error of a Bandgap-Based Digital Temperature Sensor 06/20/2002

Interfacing the DS18X20/DS1822 1-Wire® Temperature Sensor in a Microcontroller Environment 03/08/2002

Introduction to Medical Instruments and Growing Trend for Point-of-Care and Near-Patient Testing 05/10/2010

Package Thermal Resistance Values (Theta JA, Theta JC) for Temperature Sensors and 1-Wire Devices 11/16/2006

White Paper 5: Using 1-Wire APIs for Data Sheet Commands 06/07/2002

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX31820MCR+	TO92	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX31820MCR+T	TO92	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX31820PARMCR+	TO92	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 22, 2020 - 1998N ASSEMBLY
		pcn_1998n
MAX31820MCR+	量产
MAX31820PARMCR+	量产
4月 28, 2020 - 1998R ASSEMBLY
		pcn_1998r
MAX31820MCR+T	量产	pcn_1998r

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
1-Wire温度传感器 2
DS18B20	量产	分辨率可编程设置的1-Wire数字温度计
DS1822	量产	经济型、1-Wire数字温度计

工具及仿真模型

IBIS 模型 1

MAX31820 IBIS Model
