MAX30105

高灵敏度光传感器，用于烟雾检测应用

高灵敏度光传感器，用于烟雾检测应用

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高灵敏度光反射方案，检测较宽范围的粒子尺寸
  • 微小、5.6mm × 3.3mm × 1.55mm、14引脚光模块
    • 集成玻璃盖，实现最优、可靠的性能
  • 超低功耗
    • 可编程采样率和LED电流，节省功耗
    • 超低待机电流(0.7µA，典型值)
  • 可靠的运动伪影抑制
    • 高SNR
  • -40°C至+85°C工作温度范围
  • 能够在高环境水平下工作
  • 优异的环境抑制能力
MAX30105
高灵敏度光传感器，用于烟雾检测应用

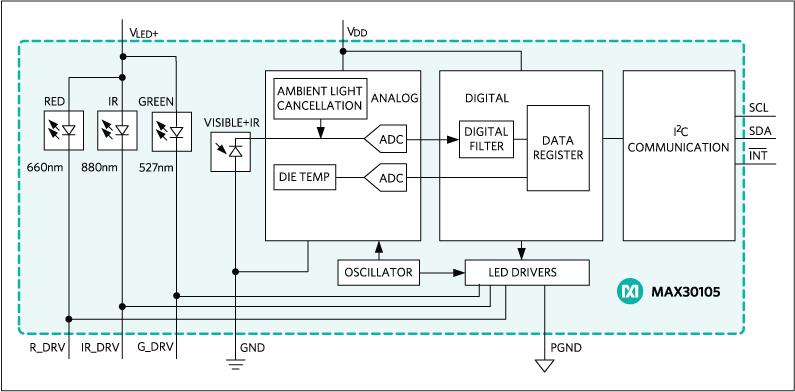

MAX30105: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

器件驱动器 1

评估套件

MAX30105ACCEVKIT

MAX30105 评估板

立即购买 更多内容

特性和优点

  • 实时监测
  • 灵活的PCB设计
  • USB供电
  • 板载加速度计
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • Windows® 7、Windows 8/8.1兼容软件

产品详情

MAX30105评估板(EV kit)为经过验证的设计，用于评估MAX30105粒子检测模块。评估板包括两块电路板。USBOSMB为模板，MAX30105DBEVKIT为子板，包括MAX30105和加速度计。评估板采用USB供电，产生供传感器使用的+1.8V和供MAX30105内部LED使用的+4.5V电源，以及供加速度计使用的+3.3V电源。然而，用户评估MAX30105时不需要加速度计。

评估板已安装采用14引脚OESIP封装的MAX30105EFD+。

应用

  • 烟雾报警器
MAX30105ACCEVKIT
MAX30105 评估板
