MAX19711

10位、11Msps、全双工模拟前端

超低功耗、高度集成的发送、接收AFE，带有CDMA滤波器

数据手册 (Rev. 0)

Viewing:

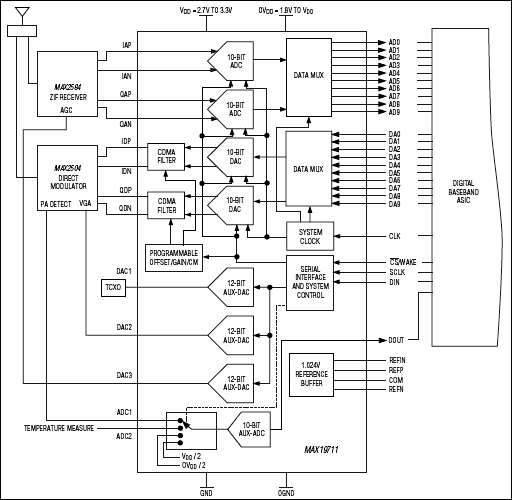

产品详情

双路10位、11Msps Rx ADC和双路10位、11Msps Tx DAC
超低功耗
- f_CLK = 4.915MHz/11MHz时，FD模式下消耗37.5mW/42.7mW
- f_CLK = 11MHz时，低速接收(Rx)模式下消耗24.3mW
- f_CLK = 11MHz时，低速发送(Tx)模式下消耗34.5mW
- 低电流待机模式和关断模式
集成CDMA低通滤波器，提供大于64dB的阻带抑制
可编程Tx DAC共模直流电压，调节I/Q失调
优异的动态性能
- f_IN = 1.875MHz时，SNR = 54.8dB (Rx ADC)
- f_OUT = 620kHz时，SFDR = 75dBc (Tx DAC)
- 三路12位、1µs辅助DAC
10位、333ksps辅助ADC，带有4:1多路复用器输入和数据平均电路
卓越的增益/相位匹配度
- f_IN = 1.87MHz时，匹配度为：±0.01°相位匹配、±0.01dB增益匹配(Rx ADC)
复用并行数字I/O
串口控制
多种功率管理模式
- 关断、待机、空闲、Tx/Rx禁用
小尺寸、56引脚、薄型QFN封装

参考资料

数据手册 2

MAX19711: 10-Bit, 11Msps, Full-Duplex, Analog Front-End Data Sheet (Rev.0) 05/24/2006

MAX19711: 10位、11Msps、全双工模拟前端 Data Sheet (Rev.0) 02/02/2007

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
产品 4
MAX19708		10位、11Msps、超低功耗模拟前端
MAX19705		10位、7.5Msps、超低功耗模拟前端
MAX19706		10位、22Msps、超低功耗模拟前端
MAX19712		10位、22Msps、全双工模拟前端

高速通信AFE 2
MAX19707	量产	10位、45Msps、超低功耗模拟前端
MAX19713	量产	10位、45Msps、全双工模拟前端

评估套件

MAX19710、MAX19712和MAX19713评估板/评估系统

立即购买更多内容

特性和优点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

产品详情

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。
