MAX14866
量产无高压电源要求的16通道高压模拟开关
业界为数不多采用WLP封装的高压多路复用器，不需要高压电源！
- 产品模型
- 4
产品详情
- 高度灵活且易于设计
- 高压开关仅采用+5V电源供电——无需专用高压电源便于探针轻松符合行业安全标准
- SOI技术——不会发生闩锁
- 宽模拟输入范围（高达210VPKPK）
- 16个独立的SPST可确保灵活支持所有可能的多路复用器组合
- 开关可以采用单独或全局（组选择）控制方式
- 30MHz SPI接口用于对开关状态单独编程
- SET和CLR CMOS用于开关的全局控制（组选择或继电器更换应用）
- 数字逻辑输入范围扩展为1.8V至5V
- 高集成度和高密度，适用于节省空间的应用
- 16通道线性SPST开关
- < 1.9mm2/通道尺寸(WLP)
- 高性能：
- 低RON（7Ω典型值）确保插入损耗较低
- 整个输入范围内的RON平坦度确保实现出色的谐波成像性能
- 低电荷注入：<100pC。
- 宽工作带宽（高达50MHz）
- 低导通输入电容(33pF) 低关断输入电容(7.7pF)
- 出色的关断隔离（5MHz时为-75dB） 出色的串扰性能（5MHz时为-62dB）

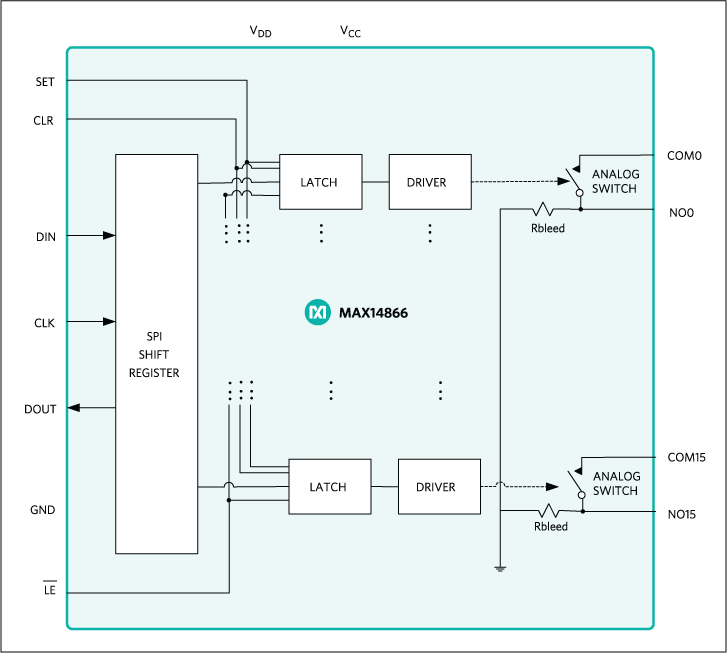

MAX14866是一款16通道、高压(HV)模拟SPST开关，主要用于超声应用中的高压多路复用。
MAX14866采用单一低压电源(+5V)供电，不需要专用高压电源，从而节省了成本并简化了系统。此外，对于探针内应用，高压电源在探针/换能器探头中不需要与MAX14866相关联，从而提高了安全性并简化了安全法规合规性。
MAX14866在多个方面性能出色，包括带宽（高达50MHz）、电荷注入(<100pC)和线性发射输入范围（高达210VPKPK）。低信号开关RDSON在0V上下通常约为7Ω，并在整个输入范围内保持平坦，确保获得优异的线性度。
凭借不会发生闩锁的SOI（绝缘体上硅）技术和宽模拟范围，在超声波系统由于负载的谐振特性而出现欠冲和过冲期间，可确保超高的鲁棒性。
开关的状态可通过高速SPI接口（高达30MHz）单独控制。支持菊花链架构。
或者，对于组选择或继电器更换应用，也可以通过全局控制信号（SET和CLR）控制开关。
MAX14866采用两种不同的封装：晶圆级封装(WLP)和TQFN封装。110引脚WLP尺寸仅为5.53 x 5.47mm，意味着每通道尺寸小于1.9mm2，因此可以实现非常高的集成度，这对于探针内应用尤其有益。
TQFN封装的尺寸是行业标准的48引脚、7mm x 7mm封装。
应用
- 医学超声成像
- NDT
- 打印机
- 继电器更换
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX14866UTM+ | Thin Quad Flatpack, No Leads | ||
| MAX14866UTM+T | Thin Quad Flatpack, No Leads | ||
| MAX14866UWZ+ | 110-WLCSP-N/A | ||
| MAX14866UWZ+T | 110-WLCSP-N/A |
