MAX104

±5V、1Gsps、8位ADC，带有片上2.2GHz采样/保持放大器

业内最佳性能的8位ADC，1Gsps时具有46.2dB SINAD

数据手册 (Rev. 2)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 1Gsps Conversion Rate
  • 2.2GHz Full-Power Analog Input Bandwidth
  • > 7.5 Effective Bits at fIN = 500MHz (Nyquist Frequency)
  • ±0.25 LSB INL and DNL
  • 50Ω Differential Analog Inputs
  • ±250mV Input Signal Range
  • On-Chip, +2.5V Precision Bandgap Voltage Reference
  • Latched, Differential PECL Digital Outputs
  • Low Error Rate: 10-16 Metastable States at 1Gsps
  • Selectable 8:16 Demultiplexer
  • Internal Demux Reset Input with Reset Output
  • 192-Contact ESBGA Package
MAX104
±5V、1Gsps、8位ADC，带有片上2.2GHz采样/保持放大器

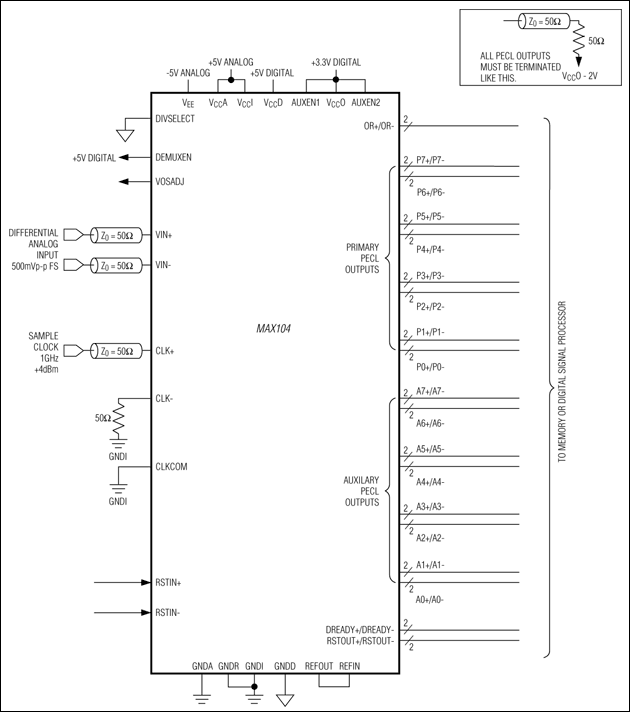

MAX104：典型工作电路
