LTC6905
量产采用电阻器设定 17MHz 至 170MHz 频率的 SOT-23 封装振荡器
- 产品模型
- 8
产品详情
- 采用一个外部电阻器来设定频率
- 快速启动时间：100us (典型值)
- 频率范围：17MHz 至 170MHz

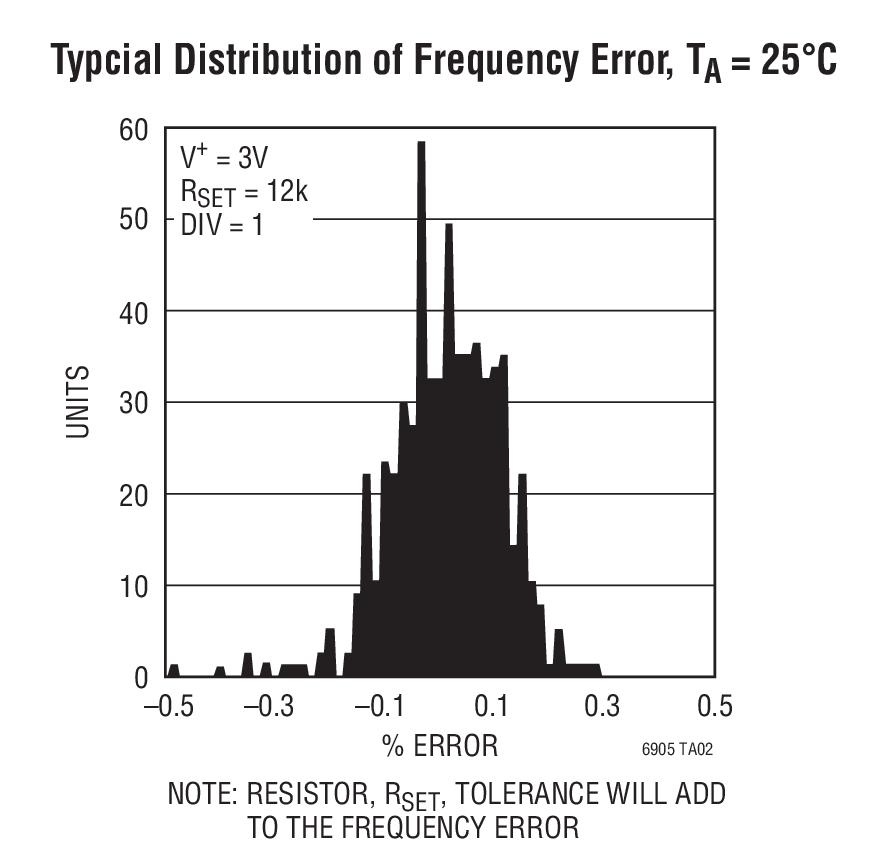

- 频率误差：典型值为 ±0.5% (17MHz 至 170MHz)
(TA = 0℃ 至 70℃，在所有的设定值条件下) - ±20ppm/℃ 温度稳定性
- 上升时间：0.5ns，CL = 5pF
- 定时抖动：7.2ps RMS (在 170MHz 频率条件下)
- 50% ±2.5% 占空比
- 6mA 典型电源电流，fOSC = 100MHz
- CMOS 输出驱动 500Ω 负载 (VS = 3V)
- 采用 2.7V 至 5.5V 单工作电源

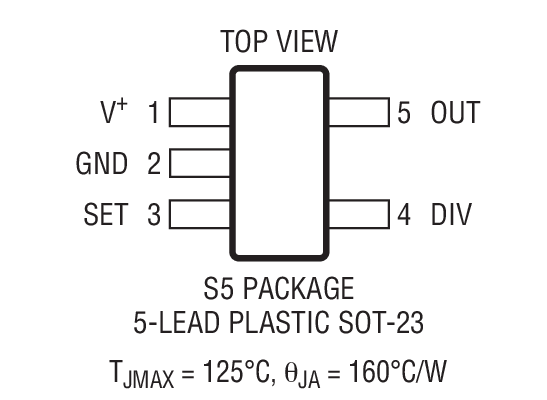

- 扁平 (高度仅 1mm) ThinSOT™ 封装
LTC®6905 精准、可编程硅振荡器易于使用，且占用的板级空间非常小。它只需单个电阻器便可在 17MHz 至 170MHz 的范围内设定输出频率，典型频率误差为 0.5% 或更小。
LTC6905 采用 2.7V 至 5.5V 单工作电源，并提供了一个轨至轨、50% 占空比的方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。工作原理很简单：采用一个阻值为 10k 至 25k 的电阻器 RSET 来设定频率，而且，一个内部三态分频器 (DIV 输入) 允许对主时钟进行 1、2 或 4 分频，从而为每个RSET 阻值提供了三种频率。
LTC6905 包括一个专有的反馈环路，该反馈环路用于对 RSET与频率之间的关系进行线性化处理，因而免除了采用表格来计算频率的需要。可采用概括如下的简单公式来轻松地设置振荡器的频率：
对于包括一个内部频率设定电阻器的较高准确度、固定频率器件版本，请参见 LTC6905-XXX 系列的数据表。
Applications
- 高频精准振荡器
- 高速数据总线时钟
- 替换固定频率晶体振荡器
- 替代陶瓷振荡器
参考资料
数据手册 1
可靠性数据 1
用户手册 2
应用笔记 1
技术文章 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6905CS5#TRMPBF | 5-Lead TSOT-23 | ||
| LTC6905CS5#TRPBF | 5-Lead TSOT-23 | ||
| LTC6905HS5#TRMPBF | 5-Lead TSOT-23 | ||
| LTC6905HS5#TRPBF | 5-Lead TSOT-23 | ||
| LTC6905IS5#TRMPBF | 5-Lead TSOT-23 | ||
| LTC6905IS5#TRPBF | 5-Lead TSOT-23 | ||
| LTC6905MPS5#TRMPBF | 5-Lead TSOT-23 | ||
| LTC6905MPS5#TRPBF | 5-Lead TSOT-23 |
