ltc3250

量产

高效率、低噪声、无电感、降压型 DC/DC 转换器

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 2.7V 至 5.5V 输入电压范围
  • 无电感器
  • 锂离子电池 (3.6V) 至 1.5V 转换具有 81% 的效率
  • 低噪声恒定频率操作
  • 输出电压：1.5V ±4%，1.2V ±4%
  • 输出电流：250mA
  • 停机模式把负载与 VIN 断接
  • 低工作电流：IQ = 35μA
  • 低停机电流：ISD < 1μA
  • 振荡频率 = 1.5MHz
  • 软启动可限制接通时的浪涌电流
  • 短路和过热保护
  • 外形扁平 (仅高 1mm) 的 SOT-23 封装
ltc3250
高效率、低噪声、无电感、降压型 DC/DC 转换器

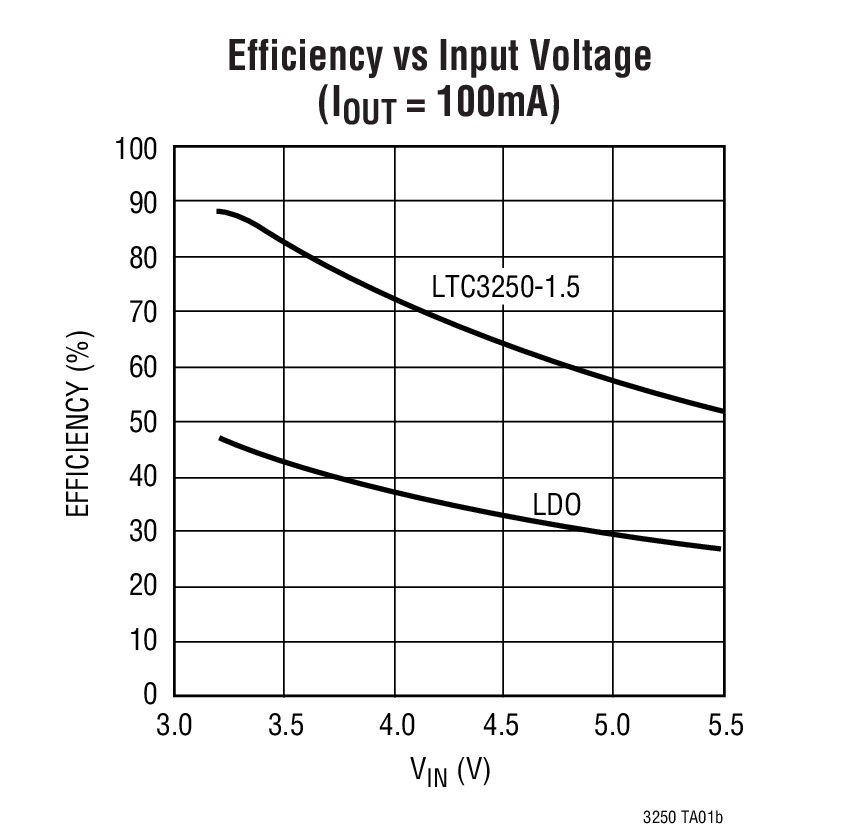

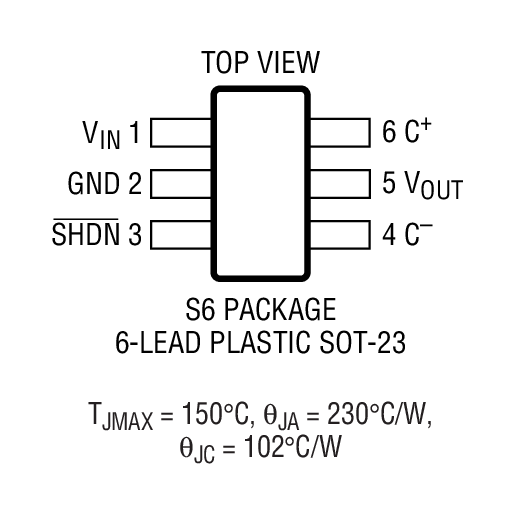

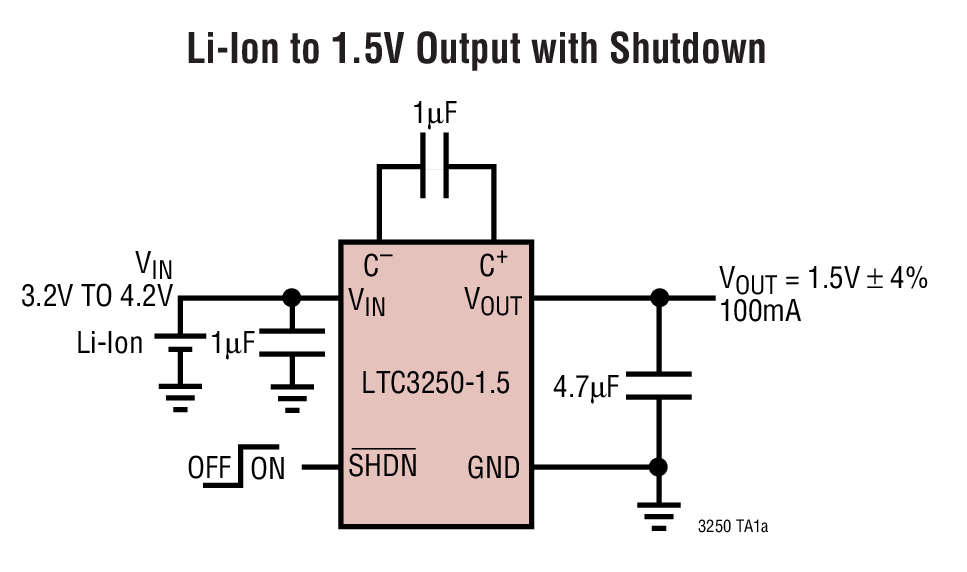

Li-Ion to 1.5V Output with Shutdown Efficiency vs Input Voltage (IOUT = 100mA) Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3250-1.2
  • LTC3250-1.5
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC488A

LTC3250ES6-1.5 Demo Board | Low Noise Regulated Step-Down Charge Pump, 3.1V ≤ VIN ≤ 5.5V, VOUT = 1.5V @ 250mA

立即购买 更多内容

产品详情

Demonstration circuit 488 is a high efficiency, inductorless step-down converter featuring the LTC3250-1.5. The circuit produces a fixed 1.5V output from a 3.1V to 5.5V input.
DC488A
LTC3250ES6-1.5 Demo Board | Low Noise Regulated Step-Down Charge Pump, 3.1V ≤ VIN ≤ 5.5V, VOUT = 1.5V @ 250mA

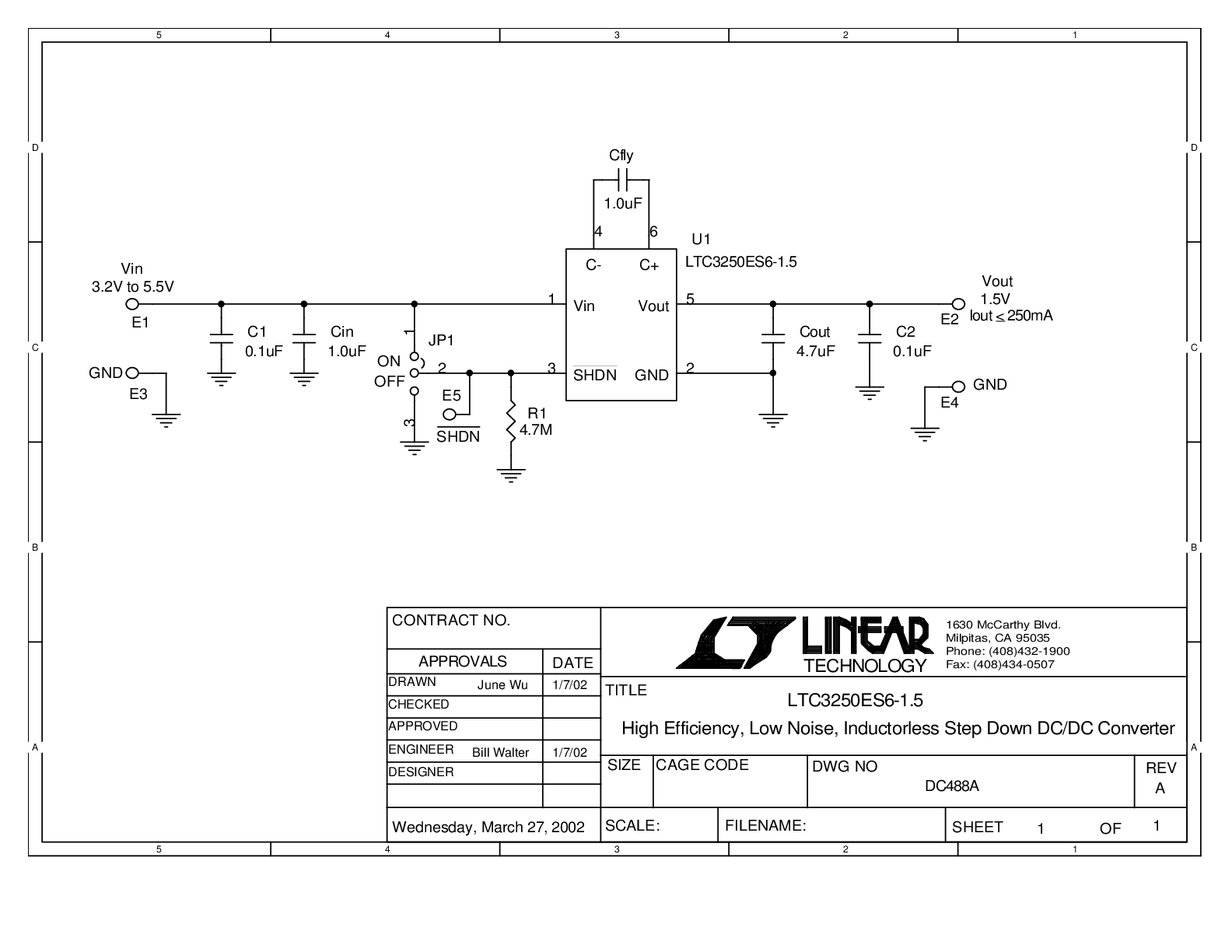

DC488A - Schematic
