LTC1960
量产具 SPI 接口的双电池充电器/选择器
- 产品模型
- 4
产品详情
- 完整的双电池充电器 / 选择器系统
- 串行 SPI 接口实现了外部微控制器 (μC) 控制和监视
- 同时双电池放电可使运行时间延长 10% (典型值)
- 同时双电池充电最多可将充电时间缩减 50%
- 可在 <10μs 的时间内完成的自动 PowerPath™ 切换能防止发生供电中断
- 电路断路器可提供针对过流故障的保护作用
- 准确度为 5% 的适配器电流限值较大限度地提高了充电速率
- 效率达 95% 的同步降压充电器
- 充电器具有 0.5V 的低压差电压
- 不会产生可听噪声，即使在采用陶瓷电容器时也不例外
- 11 位 VDAC 提供了 0.8% 的电压准确度
- 10 位 IDAC 提供了 5% 的电流准确度
- VIN 高达 32V；VBATT 高达 28V
- 采用 5mm x 7mm 38 引脚 QFN 封装和 36 引脚窄体 SSOP 封装

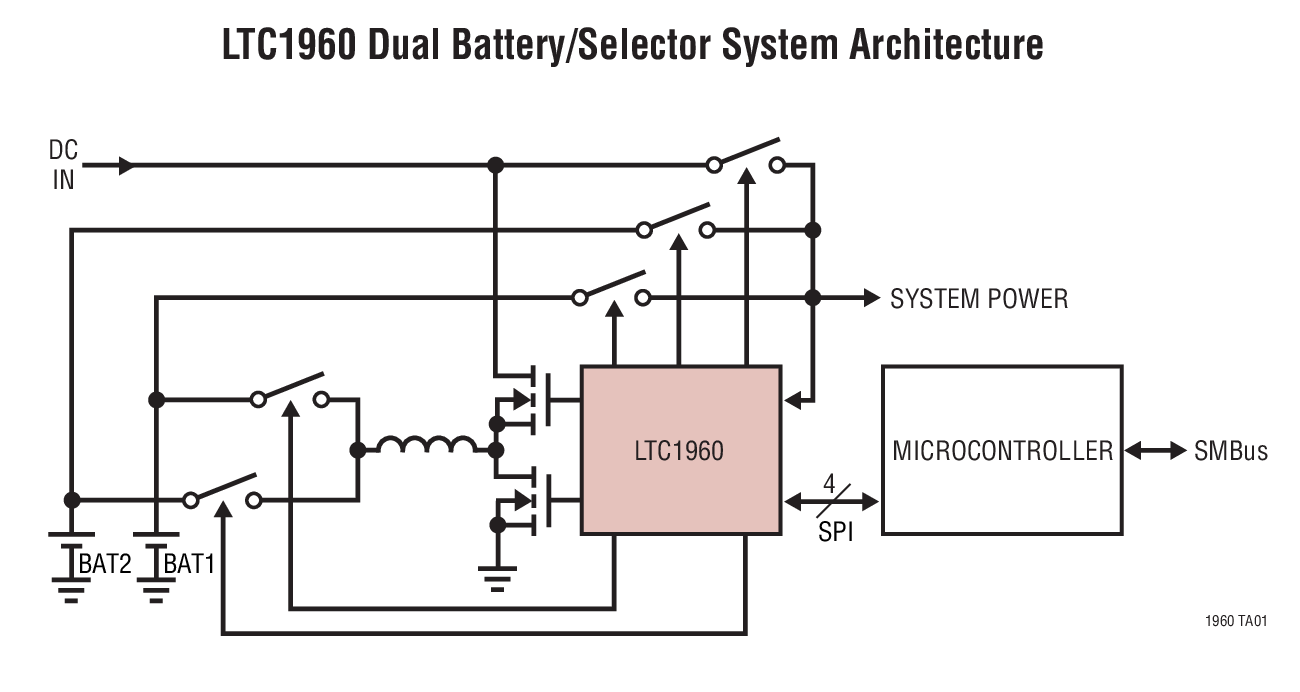

LTC®1960 是一款高度集成的电池充电器和选择器，面向采用双智能电池的便携式产品。串行 SPI 接口允许由一个外部微控制器来控制和监视两个电池的状态。

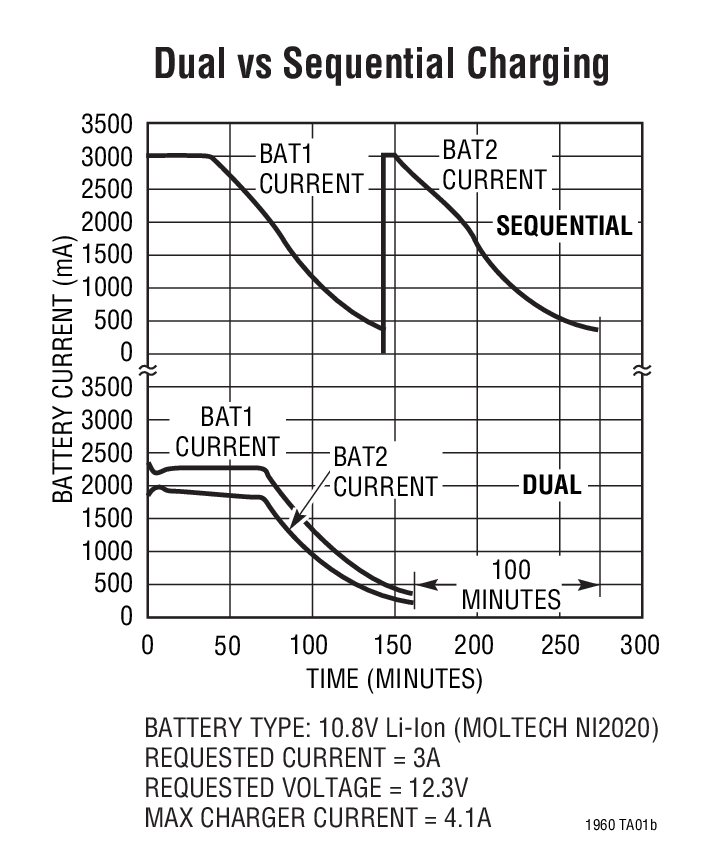

一种专有的 PowerPath 架构可支持两个电池的同时充电或放电。典型的电池工作时间延长了 10%，而充电时间则最多可缩短 50%。LTC1960 可在不到 10μs 的时间内完成电源之间的自动切换，以防止在拿掉电池或墙上适配器时发生供电中断。
同步降压型电池充电器提供了 95% 的效率和仅 0.5V 的压差电压，并可在所有的操作模式中防止产生可听噪声。具有 5% 准确度的专利输入限流技术能在尽可能短的时间里完成电池的充电，而不会导致墙上适配器过载。
LTC1960 的 5mm x 7mm 38 引脚 QFN 封装和 36 引脚窄体 SSOP 封装可构建符合 SBS 标准的完整双电池系统实现方案，且占用的 PCB 面积非常之小。
应用
- 便携式计算机
- 便携式仪器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 1
设计笔记 1
技术文章 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

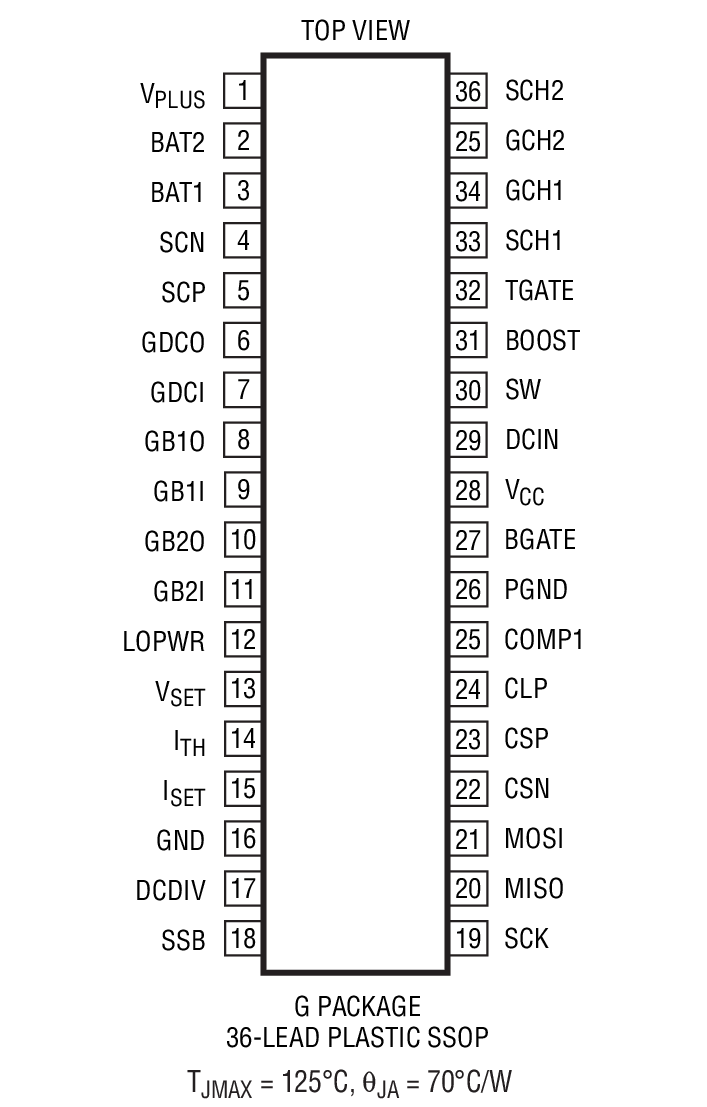

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1960CG#PBF | 36-Lead SSOP | ||
| LTC1960CG#TRPBF | 36-Lead SSOP | ||
| LTC1960CUHF#PBF | 38-Lead QFN (5mm x 7mm w/ EP) | ||
| LTC1960CUHF#TRPBF | 38-Lead QFN (5mm x 7mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC |
||
| LTC1960CG#PBF | 量产 | |
| LTC1960CG#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
评估套件

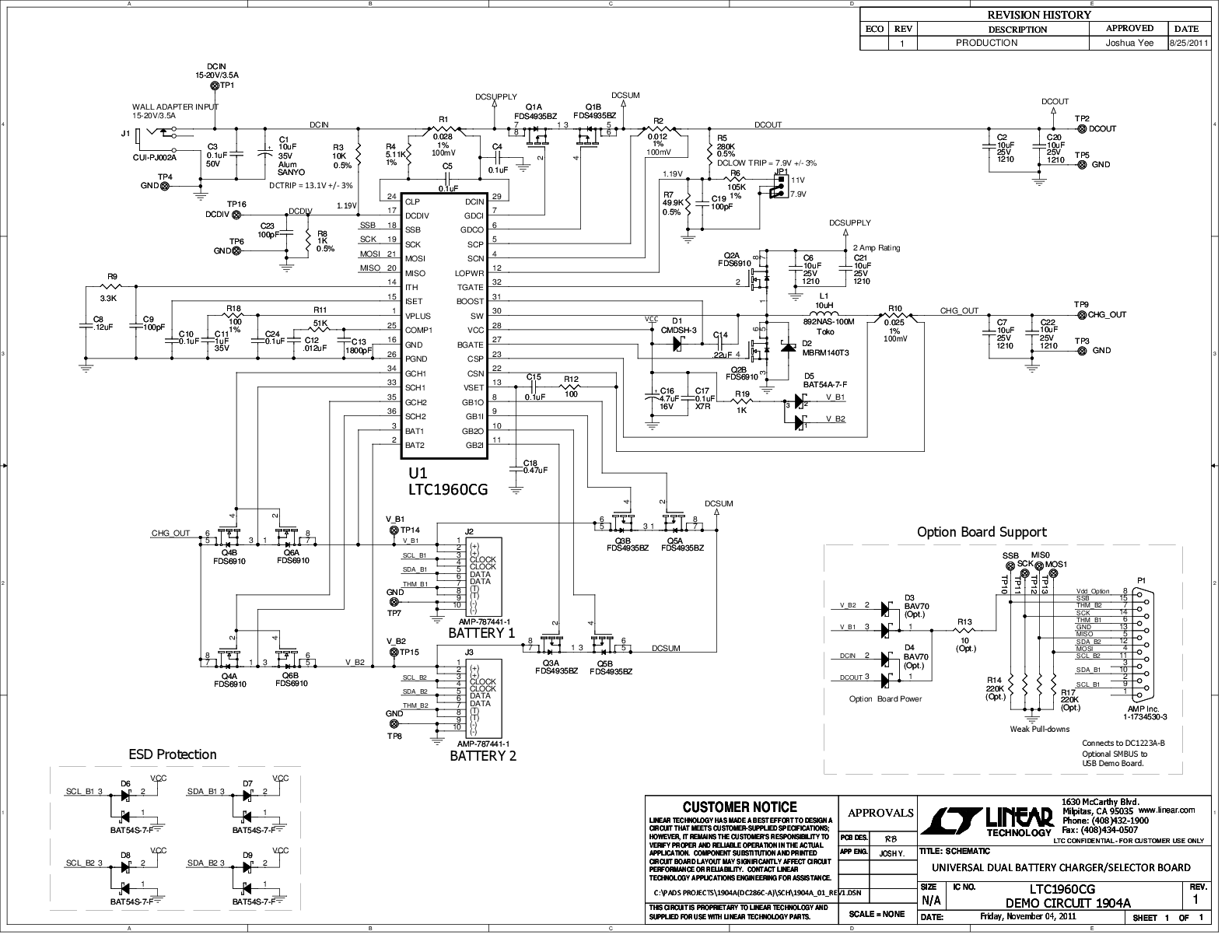

LTC1960CD Demo Board I Universal Dual-Battery Charger/Selector
