LTC1049
LTC1049
量产具内部电容器的低功率、零漂移运算放大器
- 产品模型
- 3
Viewing:
产品详情
- 低电源电流：200μA
- 无需外部组件
- 最大失调电压：10μV
- 最大失调电压漂移：0.1μV/°C
- 单电源操作：4.75V 至 16V
- 输入共模范围包括地电位
- 输出摆动至地电位
- 典型过载恢复时间：6ms

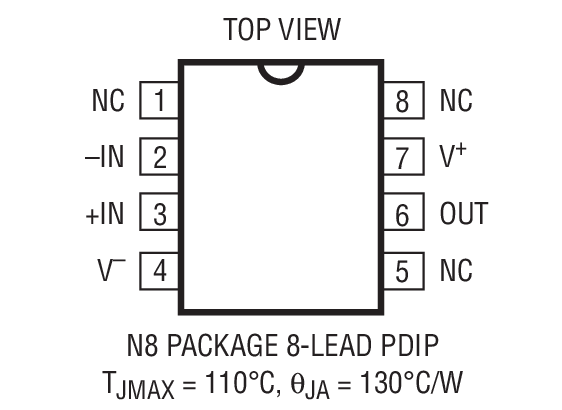

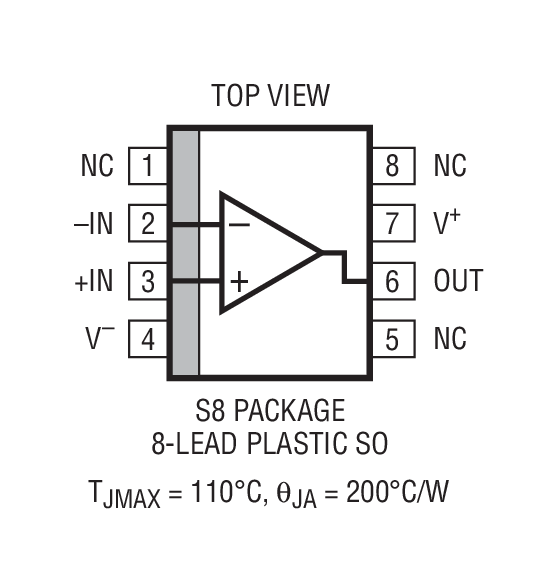

- 采用 8 引脚 SO 封装和 PDIP 封装
LTC®1049 是一款高性能、低功率零漂移运算放大器。其他斩波器稳定型放大器通常在外部需要的两个采样及保持电容器实现了片内集成。而且，LTC1049 还提供优越的 DC 和 AC 性能，标称电源电流仅为 200μA。
LTC1049 具有 2μV 的典型失调电压、0.02μV/°C 的漂移、3μVP-P 的 0.1Hz 至 10Hz 输入噪声电压、和 160dB 的典型电压增益。转换速率为 0.8V/μs，增益带宽乘积为 0.8MHz。
从饱和状态的过载恢复时间为 6ms，比采用外部电容器的斩波放大器有了显著的改善。
LTC1049 采用标准的 8 引脚塑料双列直插式封装以及 8 引脚 SO 封装。LTC1049 可以作为大多数标准运放的插入式替代产品，其拥有改善的 DC 性能和实质性的节能效果。
应用
- 4mA 至 20mA 电流环路

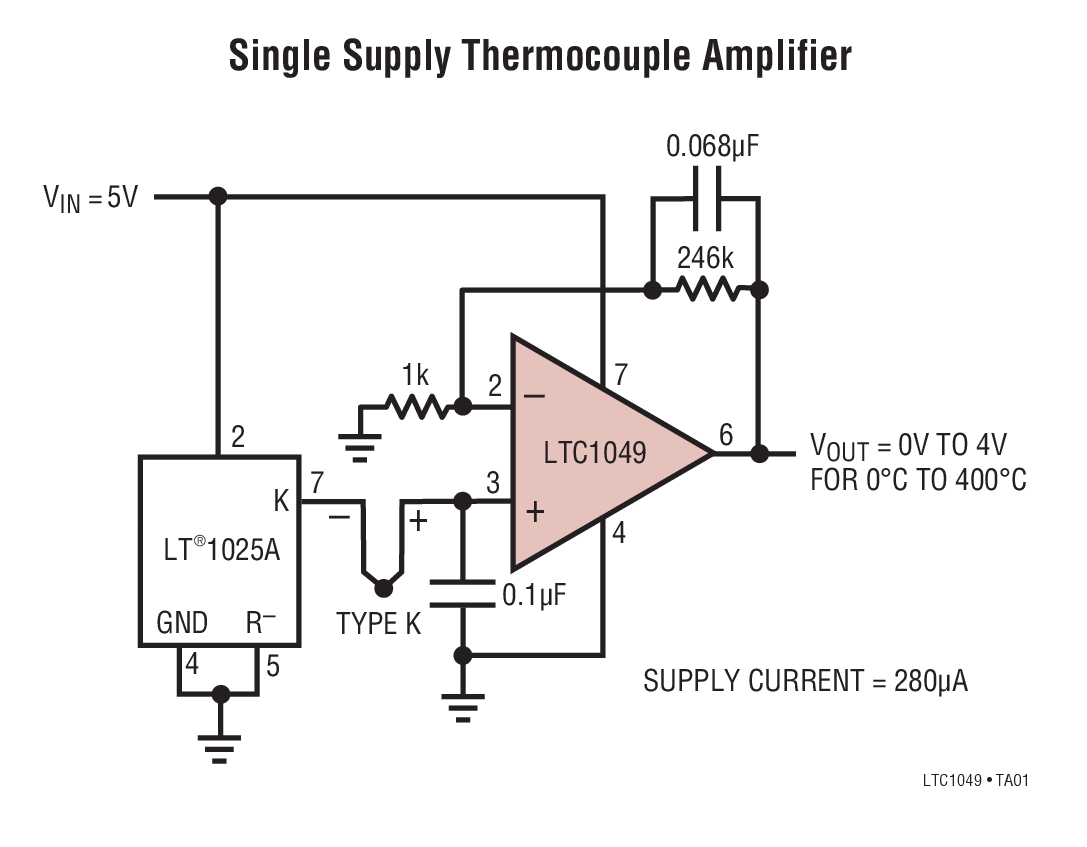

- 热电偶放大器
- 电子衡器
- 医疗仪表
- 应变仪放大器
- 高分辨率数据采集
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1049CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1049CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1049CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1049CN8#PBF | 量产 | |
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1049CN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1049CN8#PBF | 量产 | |
|
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LTC1049CS8#PBF | 量产 | |
| LTC1049CS8#TRPBF | 量产 | |
|
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LTC1049CS8#PBF | 量产 | |
| LTC1049CS8#TRPBF | 量产 | |
